卡特330錘閥改裝方法

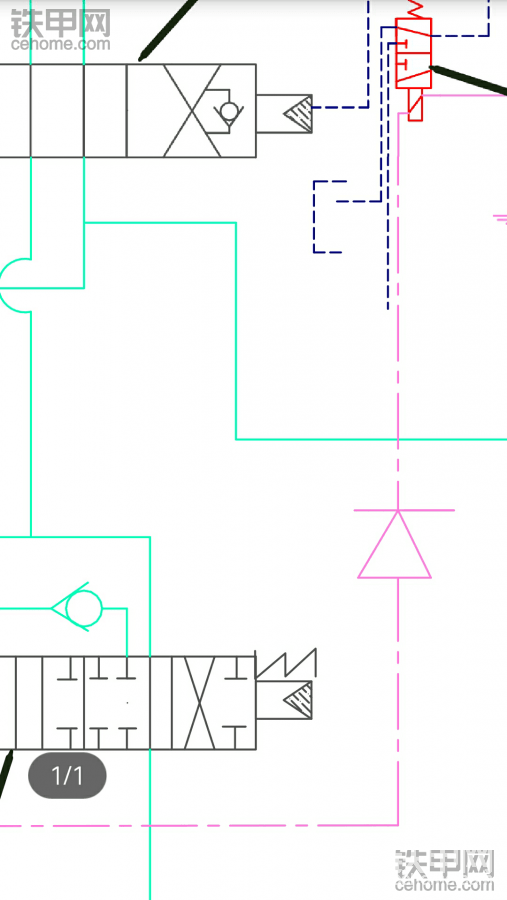

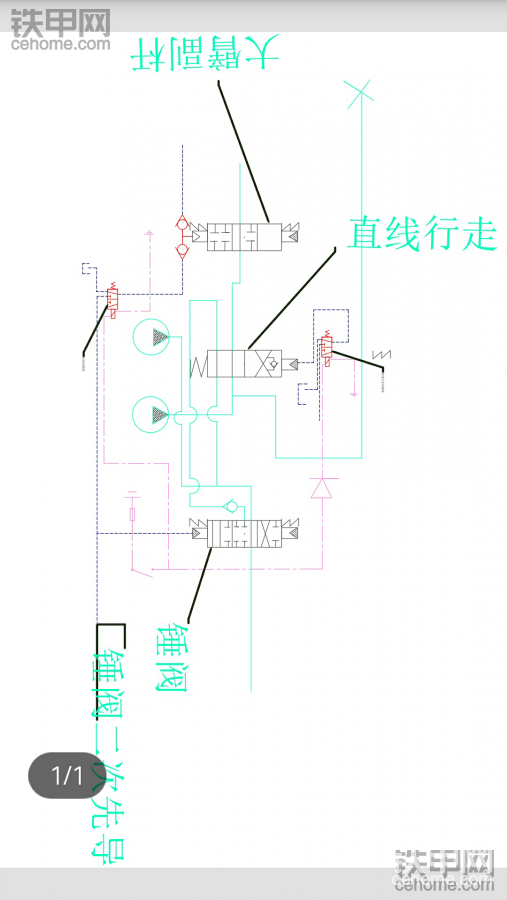

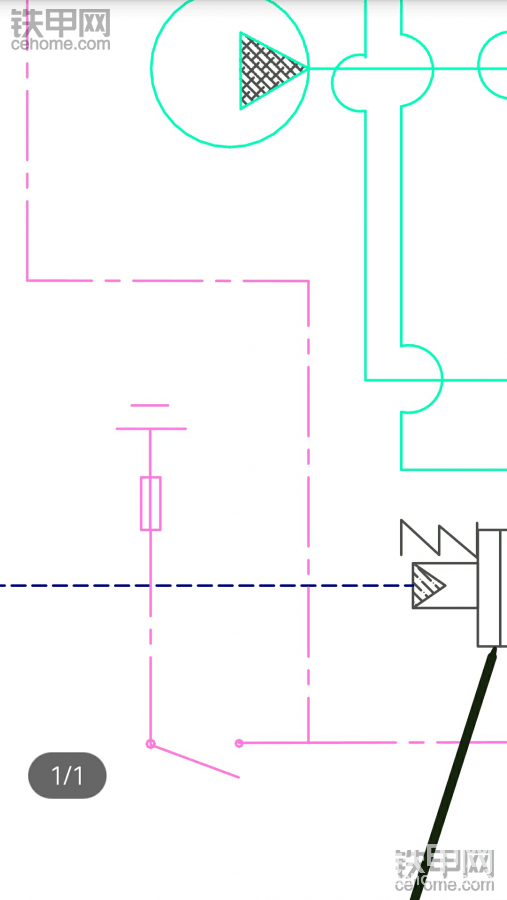

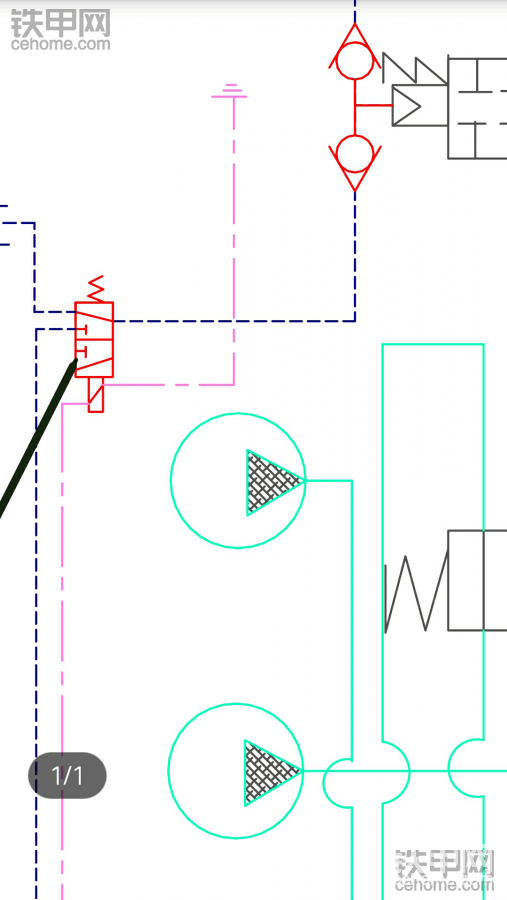

[i=s] 本帖最后由 0331星球 于 2017-10-11 12:20 編輯 由于回帖發不了文件，所以從發一個貼
圖片
-
manwang-
2017-10-12
原機設計的合流方式，在電腦上就決定了不會合流超載，不需要機手的操作經驗，而這簡易合流，對機手的操作要求高，不小心，就會超流量(超壓)爆管，還是不建議這樣改，不合理，還是原機的方式合理可靠。
回復（0）
-
manwang-
2017-10-12
原來設計的電控液壓泵，變成液控，增大了節流損失-如果不考慮費柴油，也罷。
回復（0）
-
0331星球
2017-10-12
首先說一下，直線行走閥，當做合流通道需要改動一下。 其次是流量控制問題， 副泵截止，由大臂副桿來完成，副泵的油通過直線行走(直線行走當做合流通道口）來實現合流，截止桿是由錘閥的二次先導壓力來控制的。 當錘閥的二次先導壓力從0-30kg/c㎡變化的過程中，就是一個流量的變化， 當腳踏閥行程越大, 截止桿和錘閥桿的行程越大，中心油路的開口越小，通往底部節流口的油越少，反饋壓力越小，反饋壓力越小泵的排量越大， 主泵和副泵的流量最終通過直線行走閥匯合在一起由錘閥開口大小來控制進入錘的流量大小，(副泵的供油方式是桿（錘閥桿）前進油）。 從圖可分析可得出來，通過控制先導壓力的大小來合理的控制流量的變化。 當打捶壓力'(高壓）發生變化時，通過恒功率控制，來改變不同壓力所對應的流量。 其次有主溢流閥，和二次溢流閥，對系統中的高壓一個限制，防止爆管。 互相交流回復（0）
-
0331星球
2017-10-12
首先說一下，直線行走閥，當做合流通道需要改動一下。 其次是流量控制問題， 副泵截止，由大臂副桿來完成，副泵的油通過直線行走(直線行走當做合流通道口）來實現合流，截止桿是由錘閥的二次先導壓力來控制的。 當錘閥的二次先導壓力從0-30kg/c㎡變化的過程中，就是一個流量的變化， 當腳踏閥行程越大, 截止桿和錘閥桿的行程越大，中心油路的開口越小，通往底部節流口的油越少，反饋壓力越小，反饋壓力越小泵的排量越大， 主泵和副泵的流量最終通過直線行走閥匯合在一起由錘閥開口大小來控制進入錘的流量大小，(副泵的供油方式是桿（錘閥桿）前進油）。 從圖可分析可得出來，通過控制先導壓力的大小來合理的控制流量的變化。 當打捶壓力'(高壓）發生變化時，通過恒功率控制，來改變不同壓力所對應的流量。 其次有主溢流閥，和二次溢流閥，對系統中的高壓一個限制，防止爆管。 ，互相交流，回復（0）
-
manwang-
2017-10-12
雙泵倒是合流了【人為地讓動臂II回路強制工作】，可是CAT原機設計的雙泵回路的流量控制，在這個簡易回路里無法得到調節--只能靠油門大??？沒個準??？流量過大，會造成系統壓力高，爆管路滴-- 在標準的CAT液壓錘安裝流程中，要測試好流量--不能過高，這個簡易回路，可用但不敢保險好用。
回復（0）
-
0331星球
2017-10-11
嗯嗯，
回復（0）
-
辛苦干活
2017-10-11
能不能給個接線接油管的圖
回復（0）
-
0331星球
2017-10-11
在電腦上下載，可以看具體
回復（0）
-
0331星球
2017-10-11
在電腦上能看見，
回復（0）
