鐵甲云盒安裝說明
一、云盒產品展示1.產品清單 打開產品包裝后，請確認所有設備是否完好，并對照下面圖示檢查配件是否齊全 攝像頭 x 1
4G盒子 x 1

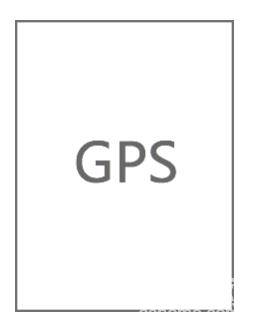

GPS x 1
降壓線 x 1

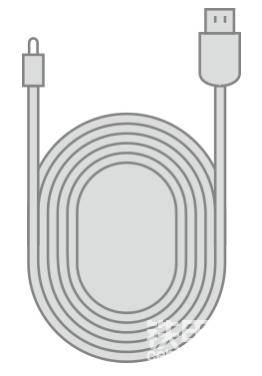

電源線 x 1

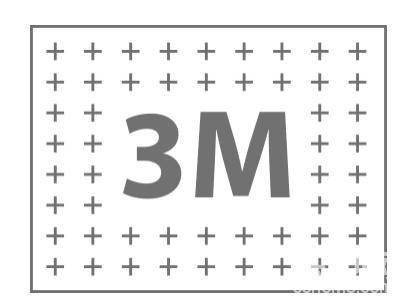

4G盒子雙面膠 x 1
GPS雙面膠 x 1
固線卡扣 x 10

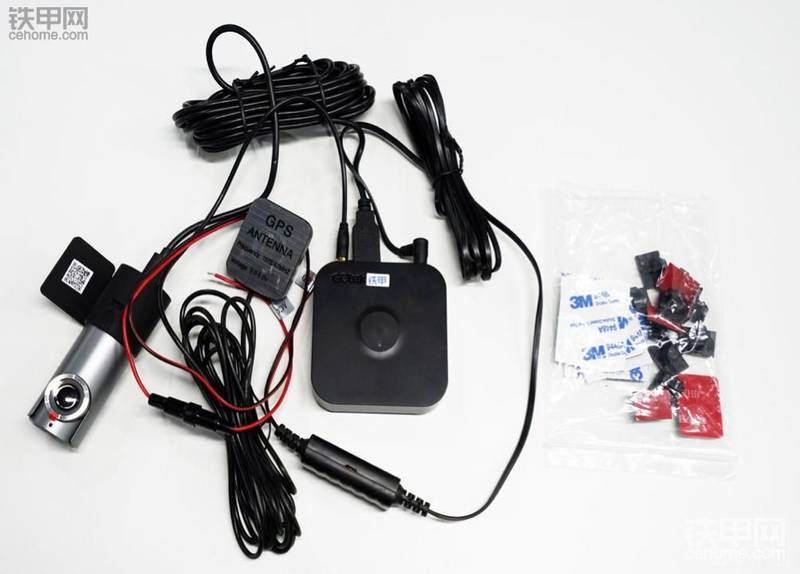

2.產品實物圖
降壓線示意圖
ACC正極線：接特種作業車ACC電源正極 GND地線：接特種作業車地線 寬電壓輸入：DC12V-30V/1.5A 二、云盒安裝步驟 注：所安裝的設備需要保持通電開啟狀態 第一步：找出駕駛室保險盒所在的位置
第二步：用電筆檢測，找出保險盒中的正極DC12V-24V供電處 （常供電處，設備熄火依然有電輸出）
第三步： （1） ACC正極電源線（紅線）連接設備的正極DC12V-24V供電處。 （2）GND地線（紅黑線）連接設備的負極搭鐵處。

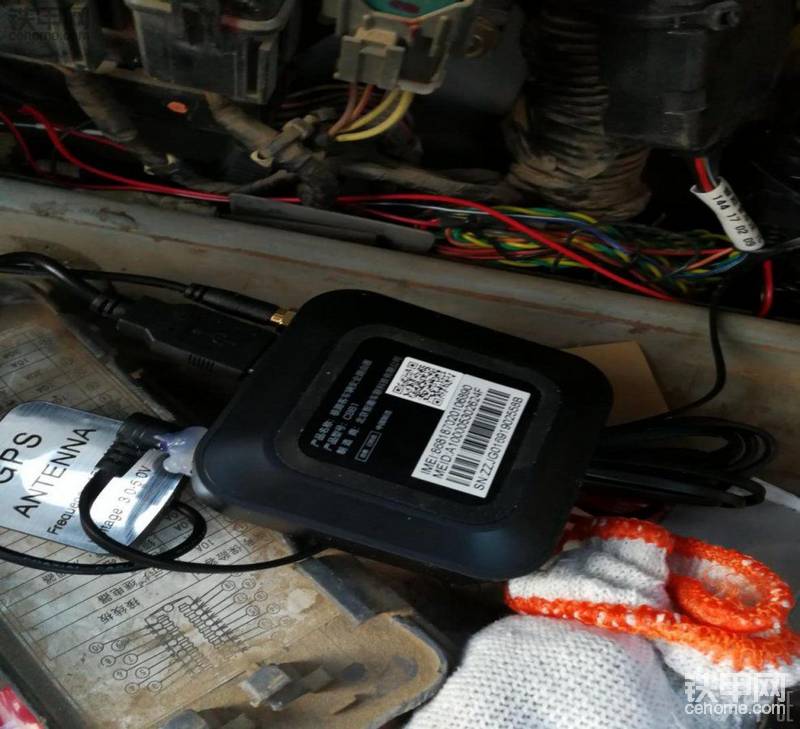

第四步：固定車輛安全路由器。此處貼上雙面膠，將車輛安全路由器雙面膠保護貼紙揭掉，粘貼于車輛安全路由器背面，然后將其固定粘貼于駕駛員座椅后方隱蔽處（或固定并藏在保險盒保護蓋中）。

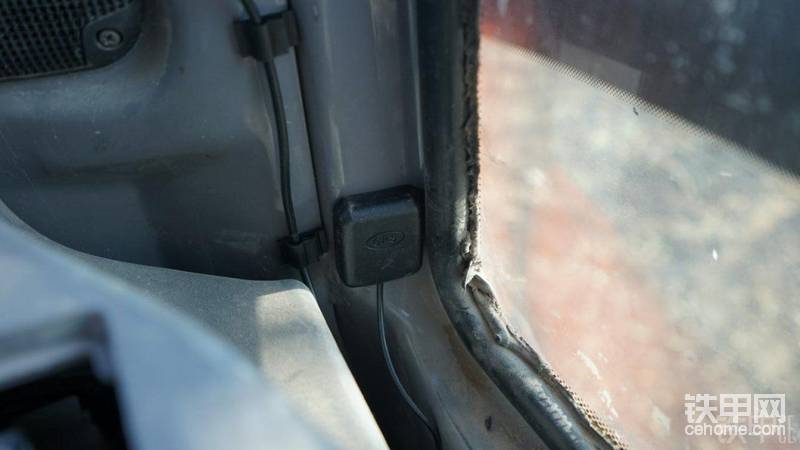

第五步：固定GPS 將GPS雙面膠保護貼紙揭掉，粘貼于GPS背面。 將GPS固定于駕駛員正后方的擋風玻璃上或無遮擋處（比較隱蔽的情況）
第六步：走線，沿著車窗邊走線，將電源線沿設備邊緣位置進行敷設，可使用卡扣固定。 作業設備啟動后，攝像頭自動開機，聽到提示音后表示開始工作。

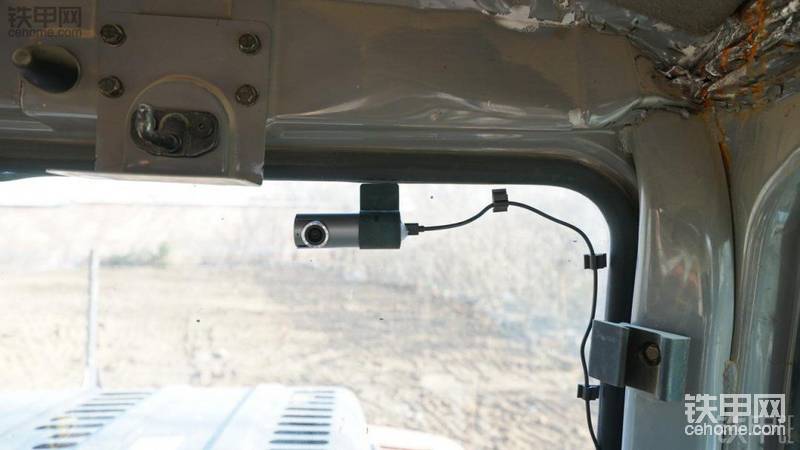

第七步：固定記錄儀，找到合適位置，如駕駛室正前方，將支架上的3M雙面膠保護貼紙和鏡頭保護膜撕掉，貼在前擋風玻璃上即可；亦可粘貼于駕駛員右后方玻璃處。（由于挖機前窗會掀開，建議貼在后方）
