買了4個攝像頭終于成功！小松130-8M0加裝后視攝像頭 加精貼…

前些日子自己琢磨研究給小松130-M0挖機裝了個攝像頭，前前后后買了四個攝像頭，才弄出來影像，這里想給甲友們分享一下，有也想自己給挖機裝攝像頭的甲友可以看一看，希望能給甲友們一點幫助，避免像我一樣浪費了四個攝像頭~

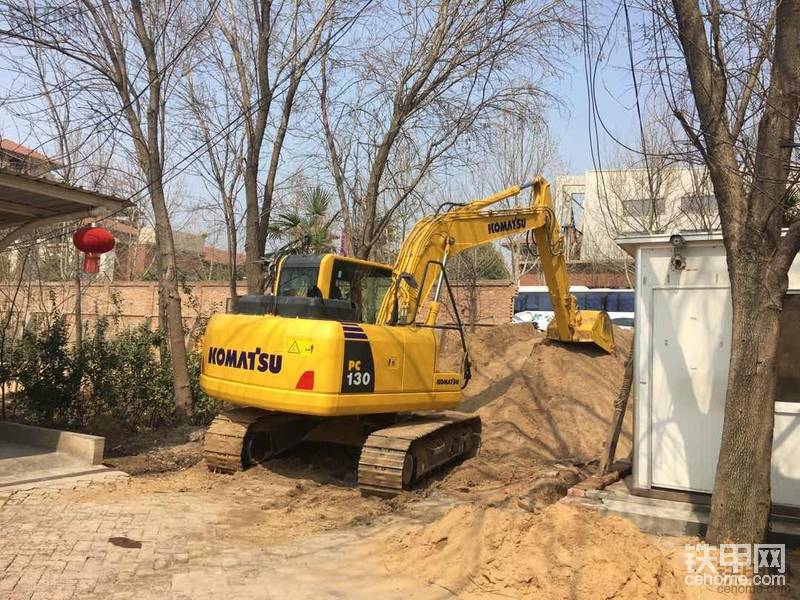

這個挖機是我們公司的，做的園林綠化比較多，需要有個攝像頭在工作中，作業、倒車都會好一些。雖然好像后視攝像頭是選配的，但是我們河南這邊基本上沒有什么人裝。

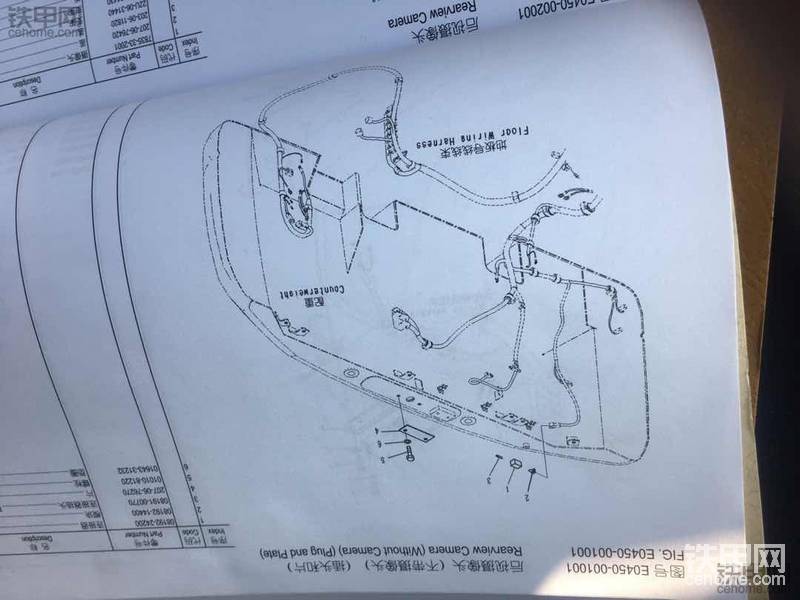

我之前看到論壇有甲友發帖分享過自己安裝攝像頭的帖子，他是小松-8的機子，所以我也想自己試試。按道理M0比-8要好裝多了。因?yàn)镸0的機子，在出廠的時候就布好了后視攝像頭的線路，就在配重上，理論上說直接買一個攝像頭直接接上就可以了。

問題是買什么樣的攝像頭，什么型號，電壓，是不是支持夜視，是正像的攝像頭 還是反向的，是買監控?cái)z像頭還是倒車攝像頭。如果是倒車攝像頭，都是反向的，如果是買監控?cái)z像頭要注意買反向的。

說說我這前后四個攝像頭都是怎么犧牲的。

今年年前買的第一個攝像頭，30多塊錢淘寶買的，當時也沒有太怎么研究，就抱著試試的心態買了。接線的過程非常簡單，直接把配重后面的插頭和攝像頭的插頭減掉，將線連到一起就可以了。第一個攝像頭裝好了，有圖像，但是是黑白的，跟漫畫一樣。

于是我開始研究買第二個攝像頭，攝像頭型號有兩種，CCD高清的，也有COMS的。第二個攝像頭我買的CCD高清的攝像頭，可能是我在接線的時候就接錯了，導致攝像頭直接燒壞了，這回圖像都沒有了。

第三個攝像頭買的COMS型號的，依舊沒有圖像。

已經吃過三次虧了，第四次！第四次沒有花錢！但是！我把自己車上行車記錄儀的攝像頭拆了下來試了試……還是不行

第五個攝像頭，這回我可是在網上查過一些資料了，但其實還是有點賭一把的感覺。

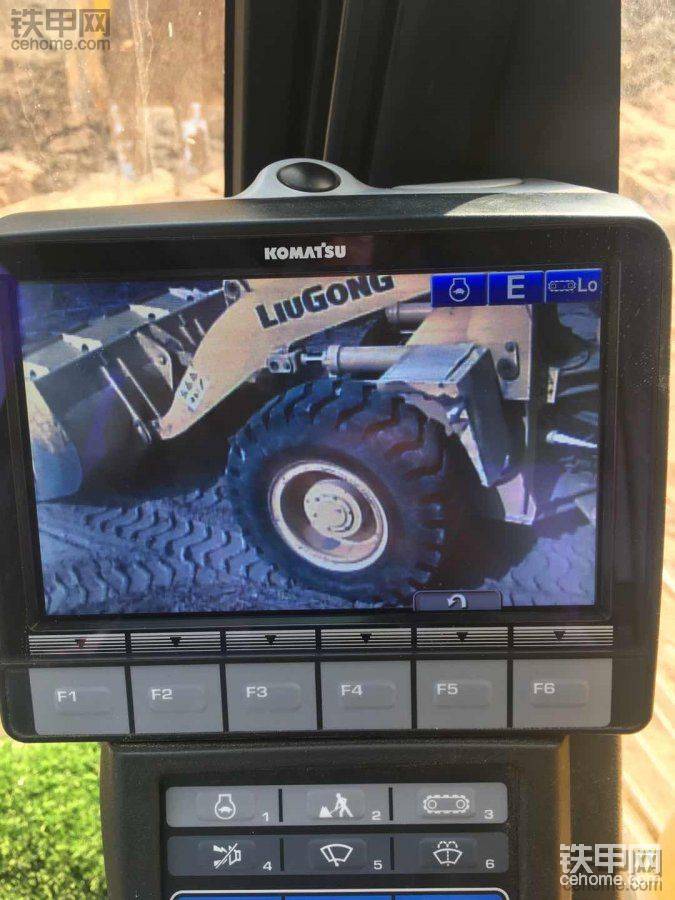

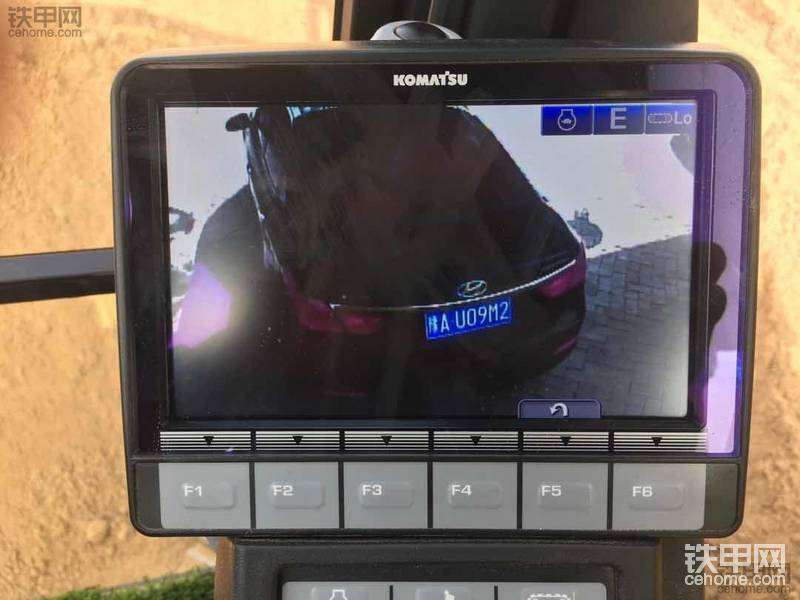

制式有PAl的，國內常規用的，市場上買到的監控?cái)z像頭，大多數都是P制。另外還有NTSC的日本韓國美國常規制式。然后我查到這個小松的挖機，只支持一種制式——N制，然后我在淘寶上買了個二手的監控用的攝像頭，還是正向的，不過帶紅外還挺好，這回終于成功了！

一般倒車用攝像頭都是反向的，我這個因?yàn)橘I的是監控用的，所以是正向的，所以可以說還沒有完全成功，但是已經摸清套路了，打算先用一段時間看看，效果不好的話再換也知道該買什么樣的了。

關于接線：
正極線、負極線、零線、視頻線
在M0挖機的上是一根紅的；兩根黑的，材質不一樣；一根白的視頻線。在攝像頭是蓮花頭的，兩個頭上各有兩根線，一根紅一根黑 ，一根零線一根黃色。然后把紅色正極線相連，黑色負極線相連，零線與零線相連，白色與黃色的視頻線相連就可以了。

總結：
首先把儀表盤隱藏的功能先調出來之后，去配重那塊找到監控?cái)z像頭的線，關鍵是攝像頭的制式，如果甲友你們也是-M0的挖機，那攝像頭的型號就要選擇N制倒車反向的攝像頭，帶紅外，廣角的，電壓12V這樣就可以了。
