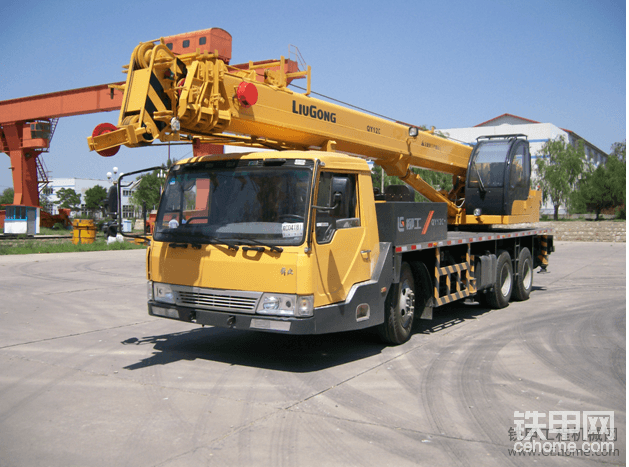

柳工汽車起重機QY12C

主參數及基本尺寸(見圖)1．最大起重量：12噸 (9.3米臂長，3.5米幅度，倍率6)。2．主臂最大起升高度：28.2米3．主臂加副臂最大起升高度：34.2米4．最大起重力矩：450千牛·米。5．整備質量：19.78噸。6．爬坡度：24%。 主要部件說明1. 起重臂結構型式：箱形伸縮式主臂、桁架式副臂 主臂架：主臂長度：  9.3～28.2米構成：      四節六邊形箱形結構主臂副臂架：副臂長度：  6.0米安裝角度：  0°構成：      一節桁架結構副臂2. 轉臺轉臺是起重機三大結構件之一，聯系上下車關鍵承載結構件，受力復雜，是安裝臂架、起升機構、變幅機構、回轉機構等的重要結構件。3. 車架車架是主要承載件之一，該件采用大箱形結構，具有良好的強度與抗扭剛度。4. 液壓系統采用二泵供油系統，動力元件為雙聯齒輪泵，卷揚馬達為斜軸式定量馬達，系統額定工作壓力20Mpa。液壓系統有三部分組成：主回路系統，控制系統及輔助系統，力求可靠、實用及低成本。為方便系統運行狀態監控和故障診斷，在液壓系統特征點設置測壓排氣接頭，提高產品的使用、維護、維修性能。5. 電氣系統保證力矩限制、高度限位、過放保護等功能的實現，確保起重機安全可靠地運行。6. 安全裝置稱重儀轉臺回轉鎖銷裝置起升高度限位裝置液壓系統的溢流閥、平衡閥、雙向液壓鎖等水平儀過放保護7. 發動機型號：                         錫柴CA6DF3-18E3最大功率：                     143千瓦/2300 rpm最大扭矩：                     680牛·米/1400rpm8. 起升機構：起升機構的作用是完成所起吊重物的上、下運動，它們由液壓馬達、制動器、減速器、卷筒、鋼絲繩及壓繩器等組成。9. 回轉機構回轉機構是由液壓馬達、行星減速器、制動器、輸出軸小齒輪等組成。整個機構固定安裝在轉臺上，其輸出軸小齒輪與固定在下車車架上的回轉支承內齒圈嚙合。10. 回轉支承型號：HSN1020.32，單排球式回轉支承，它的外圈與轉臺連接，內圈與底架連接。11. 變幅機構設有平衡閥、二次溢流閥，使變幅下降時平穩或可靠停住。12. 操縱室采用我廠統型操縱室。13.風扇上、下車風扇。
