防盜神器鐵甲云盒“智慧眼”安裝篇

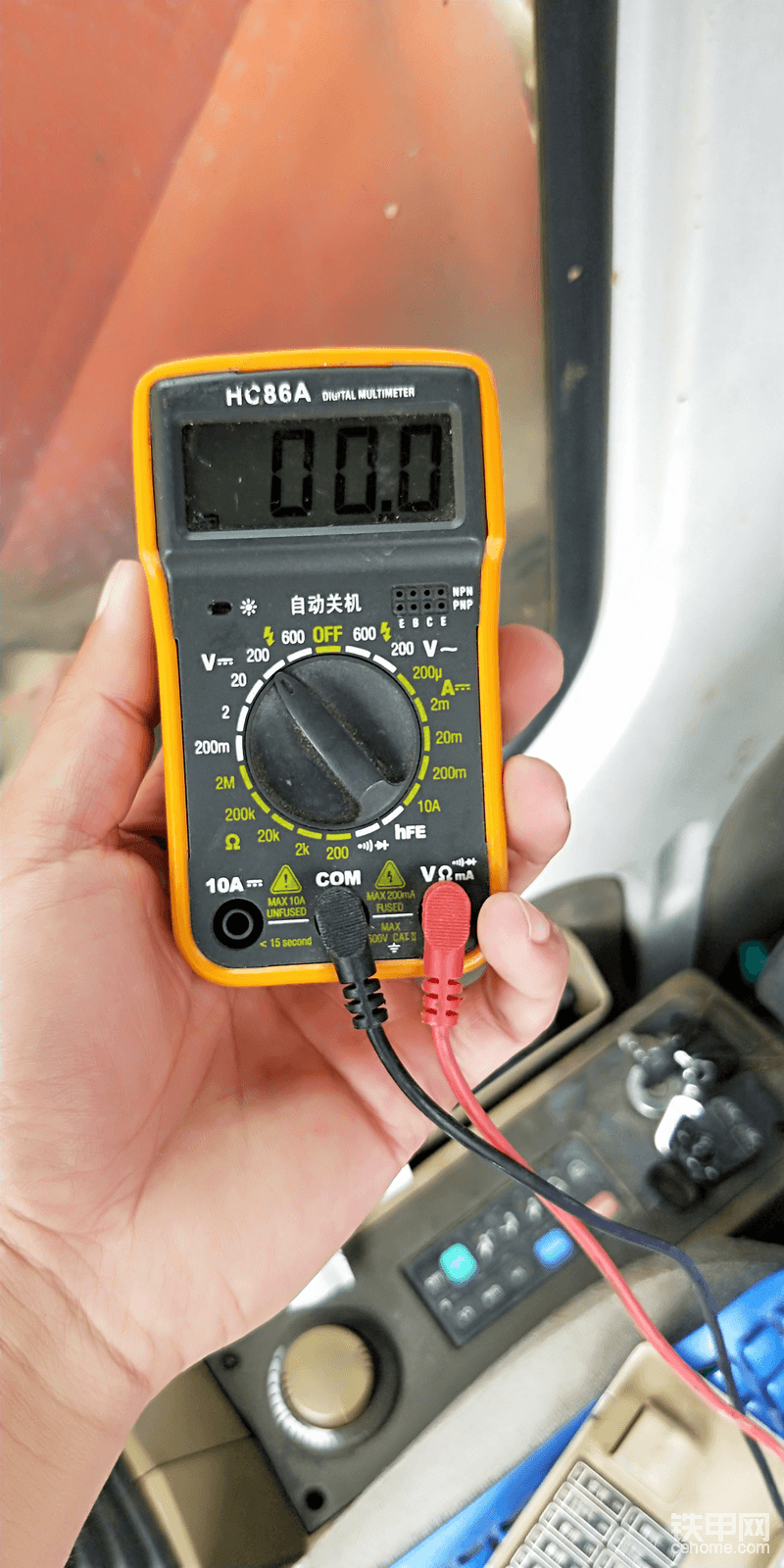

首先拿出我的隨身攜帶的安裝工具測電表，交流，直流電都可以使用，我們的汽車以及工程機械都是直流電，所以得調至直流測試檔

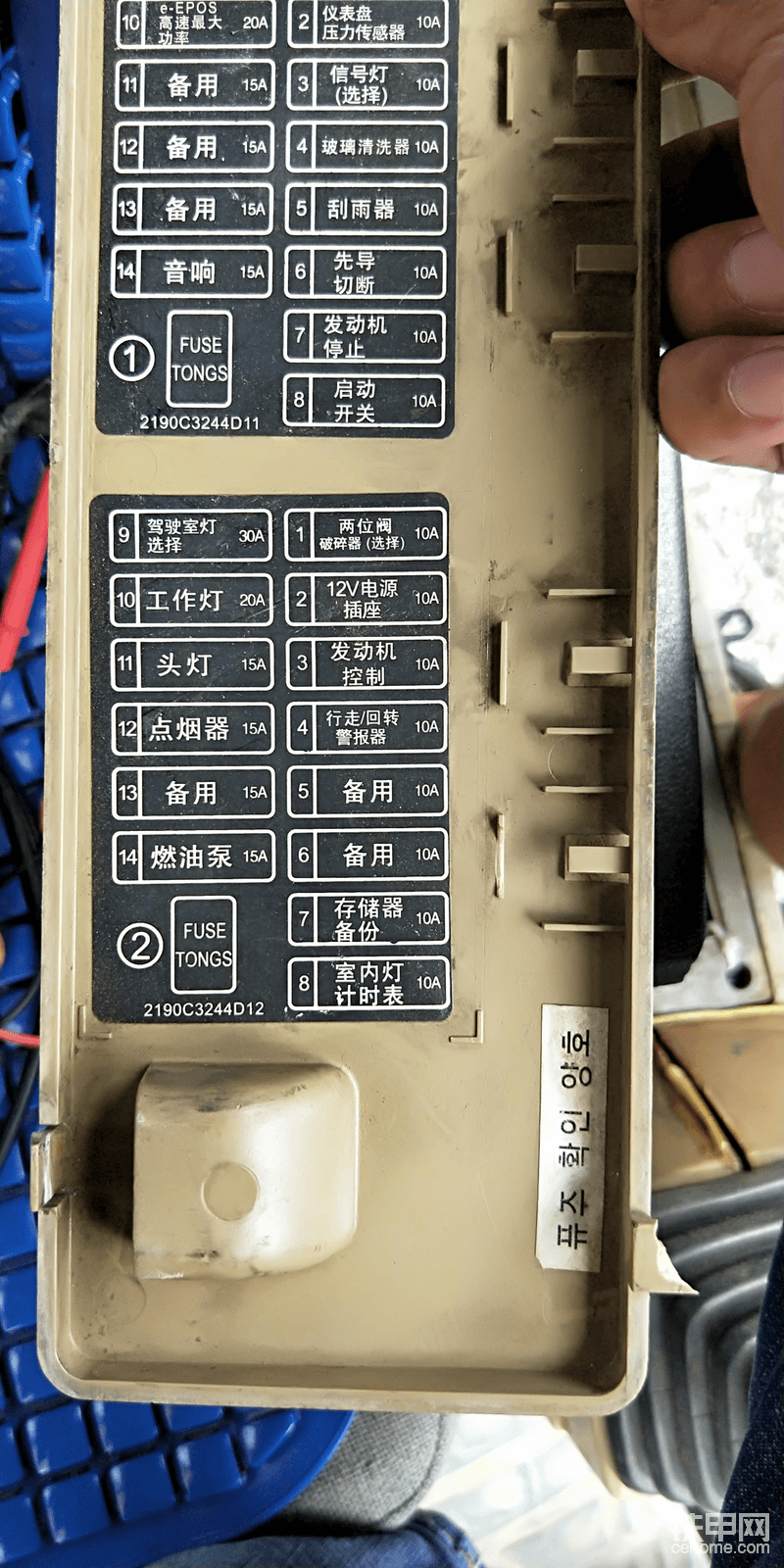

首先打開保險絲盒子，保險絲盒的蓋板上標注了每一個保險絲的用途，一目了然就能看懂，這里面的常電第8個保險絲就是了

為了安全起見還是先用測電表測測比較放心，沒錯，這就是常電，常電的意思就是不擰鑰匙的情況下都通電，相當于和電瓶直接連接，這個保險絲它是管駕駛室內燈。

這是一些小配件，線路筘子，有了這個以后線路不再到處摩擦搖擺了，廠家想的很周到

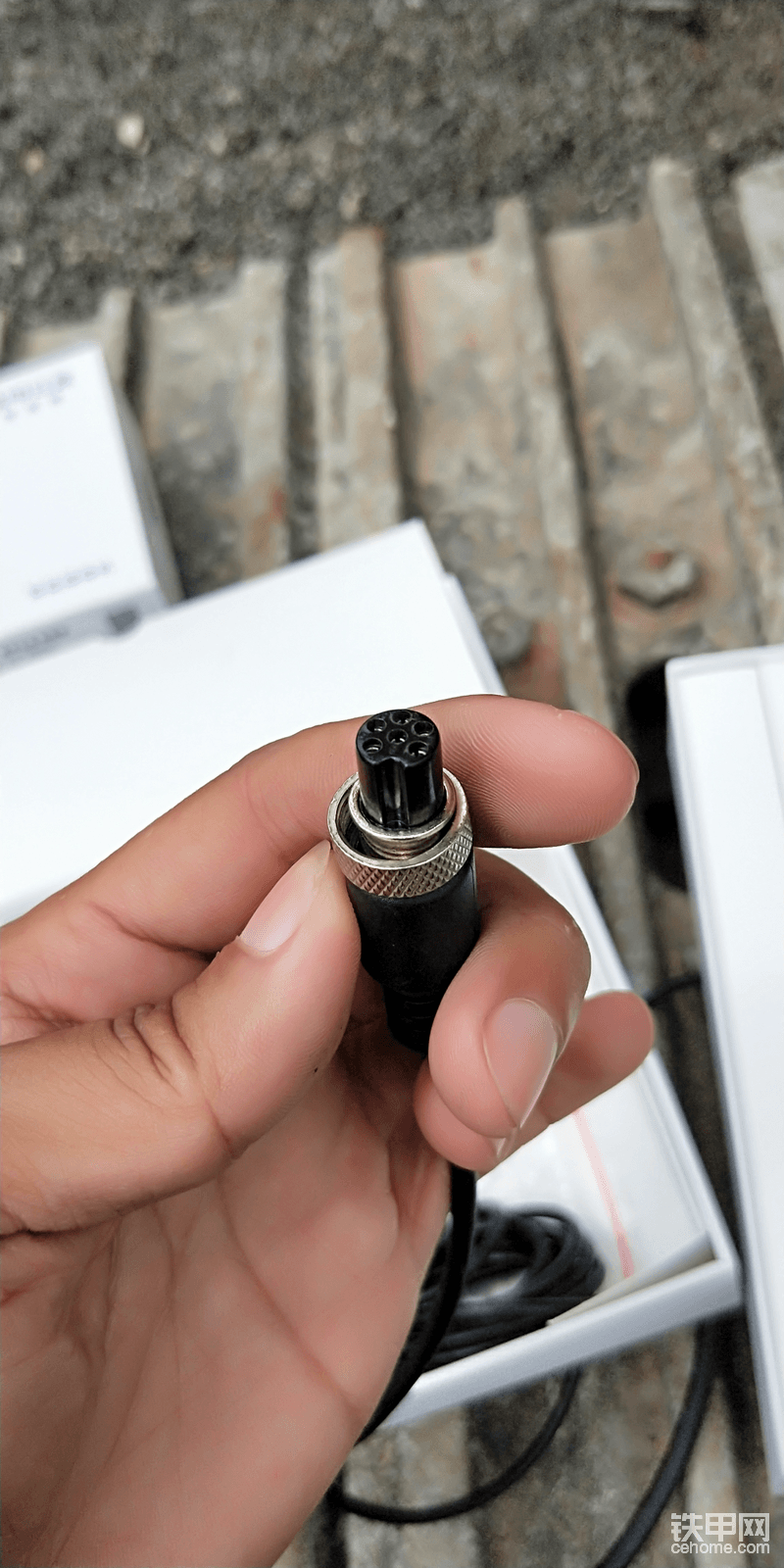

這個插頭和以往的不一樣，它是五路的航空插頭，插上去不容易松。

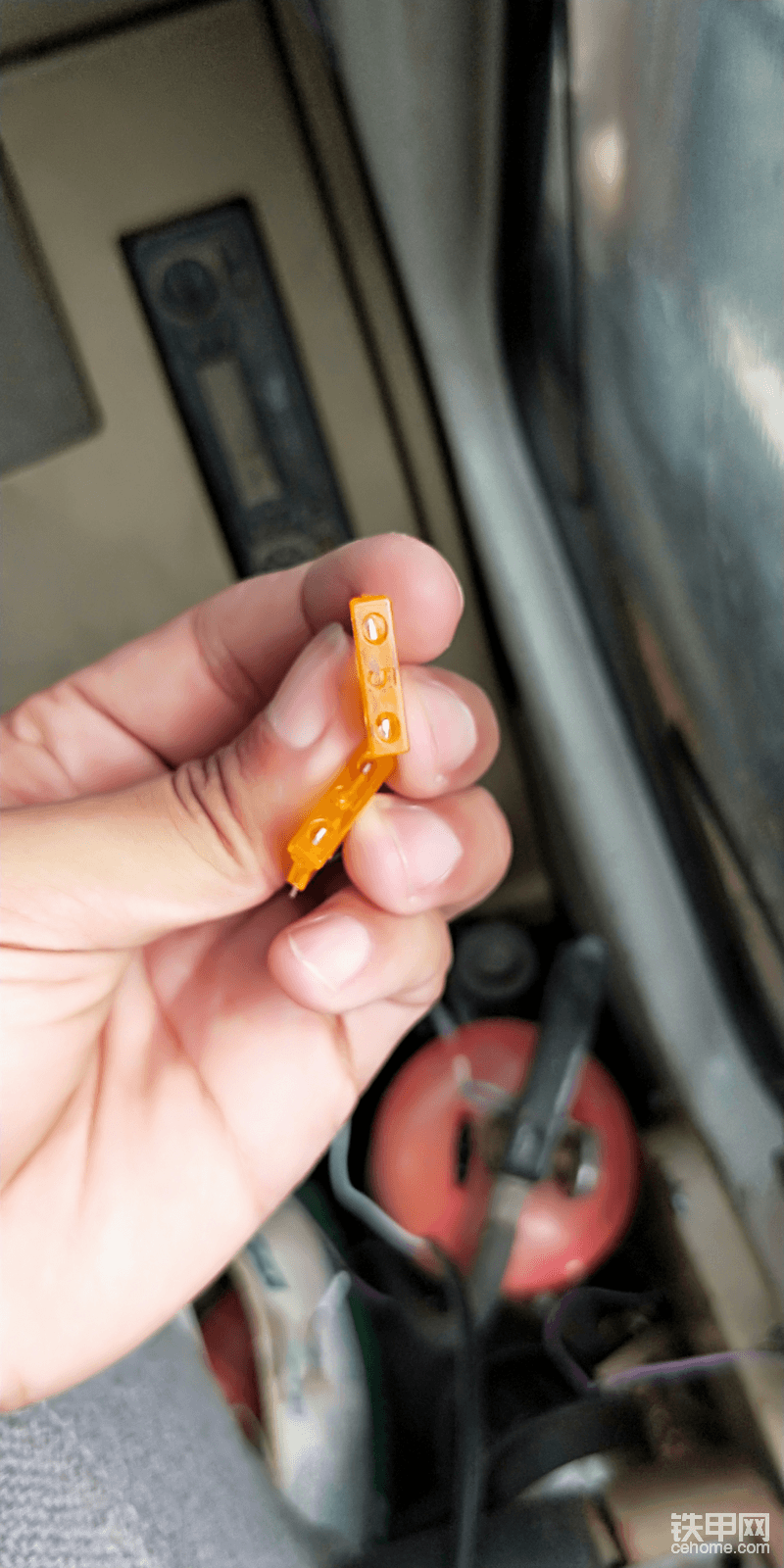

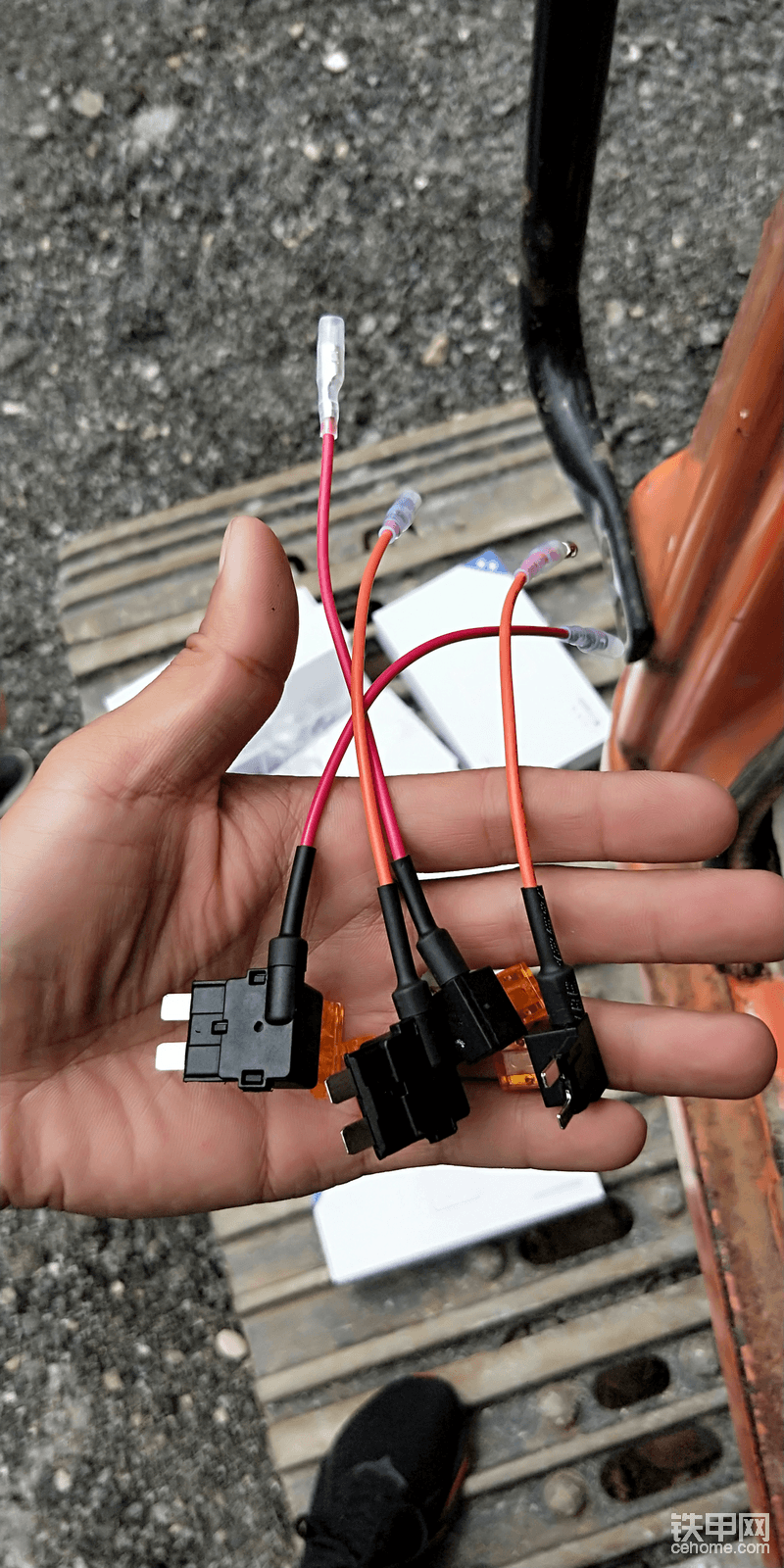

這是插在保險絲上的取電插頭，使用起來很方便，安裝的時候不用破原車線路，根據車上的保險絲大小廠家都配備了兩種規格的插頭，很人性化，（這里跟大家注明一下，要是這個插頭不通電可以在這個頭子上的兩個插口調換一下）

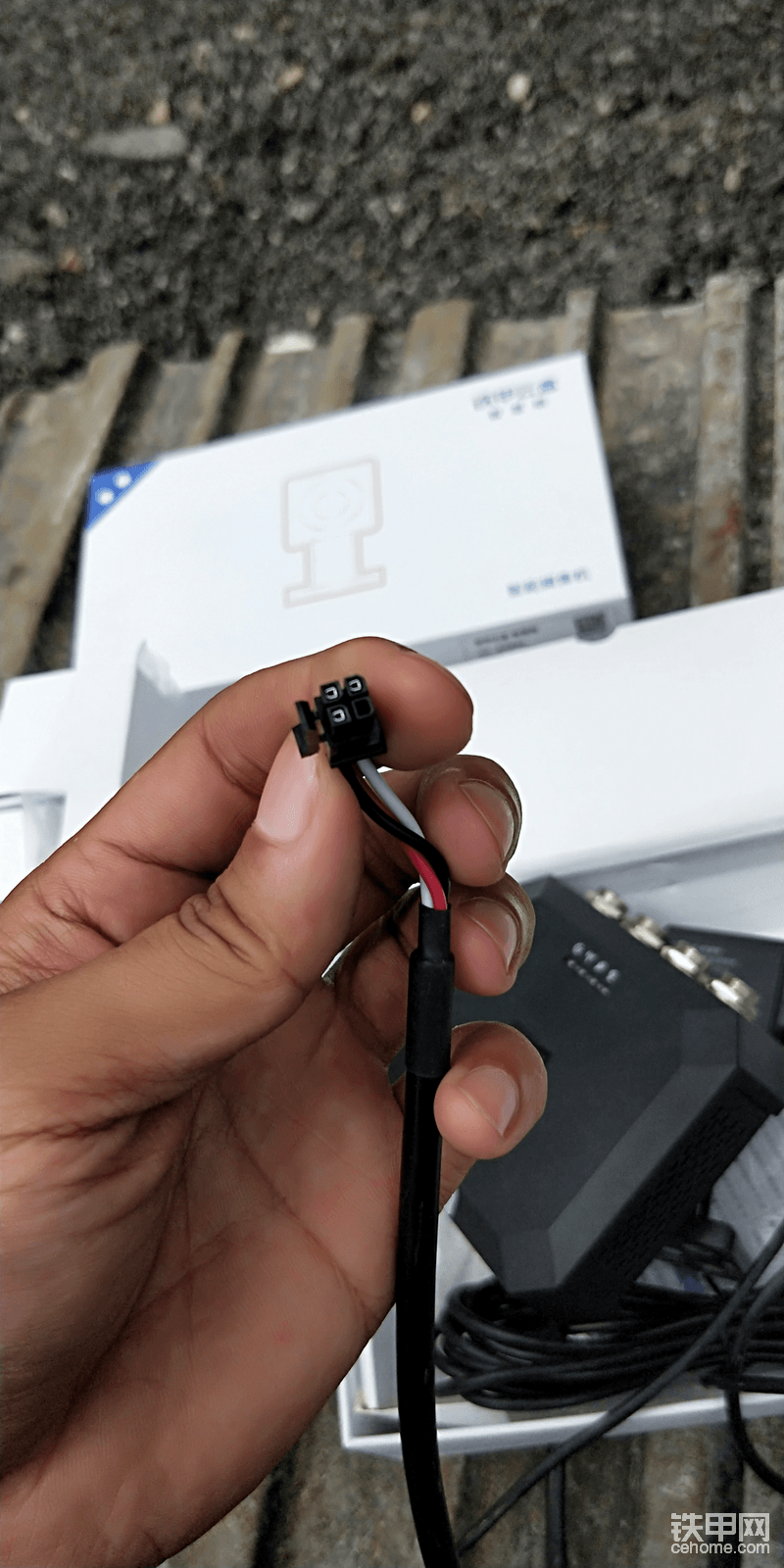

這是連接主機的三路插頭，紅色的是常電，白色是acc線，黑色是搭鐵線，不能接反了哦！

這就是防盜三劍客，云盒主機，人體偵測傳感器和攝像機??

主機的這個面要接的是左邊第一個插頭的電源線，后面的那些插口備用，比如vga可以連接顯示器

仔細研究了這個攝像機，它無死角能手動調節你需要的角度，底座下面幾個強力吸鐵也是省到很多心思，你可以任意擺放你想要的位置

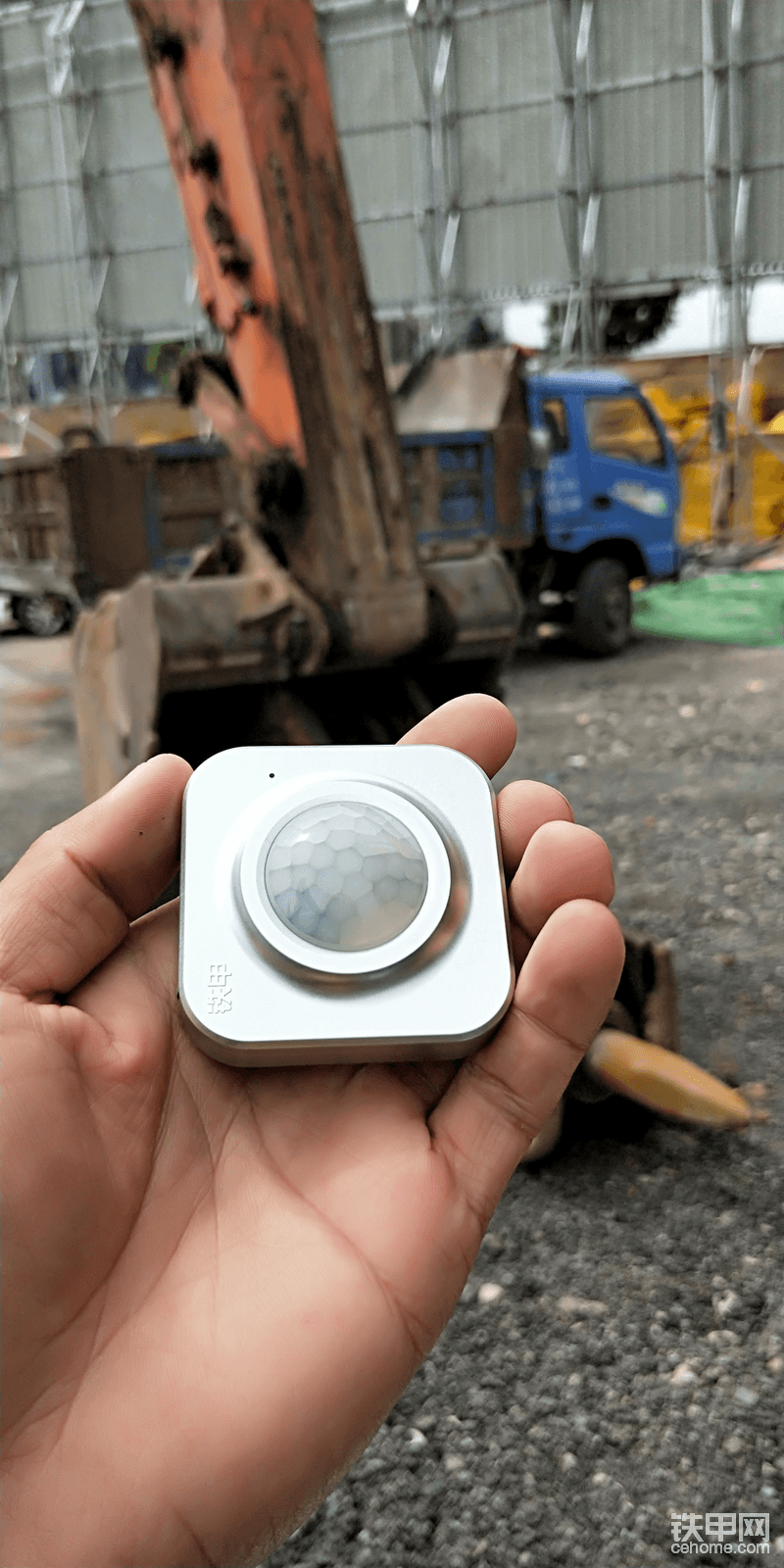

人體偵測傳感器，聽它的名字就跟高科技，背后一個小開關，打開以后和主機連接往你想要擺放的位置一黏貼妥妥的，十米之內自動感應啟動攝像機抓拍。

常電插在駕駛室內燈取電，acc接在12v電源插座上

云盒自帶的是5a的保險絲，現在合并用的東西多了怕熔斷保險絲所以把5a的替換下來還是用原車上的10a保險絲

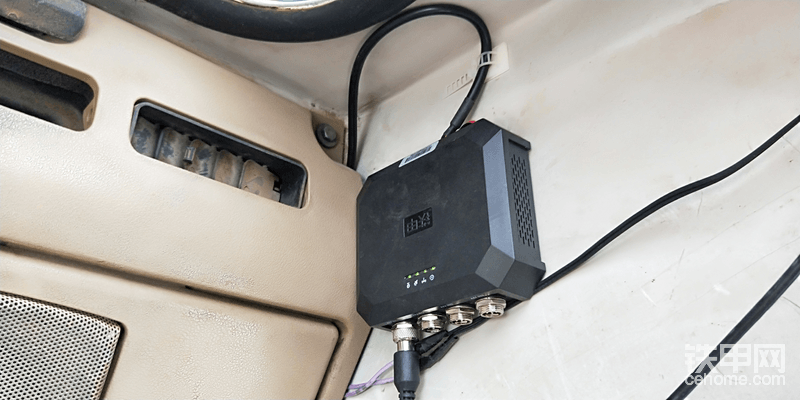

隱藏式走線，主機用雙面膠黏貼在駕駛室的后玻璃底下，（主機不要安裝的太隱蔽，不然接收信號會差很多）

攝像機安裝的位置和角度很重要，試用選擇攝像機安裝的位置，因為配備的是一個攝像機，主機可以同時連接4個攝像機，那樣就更完美了

最終選好攝像機的安裝位置就把線路布好了，看著是不是很完美

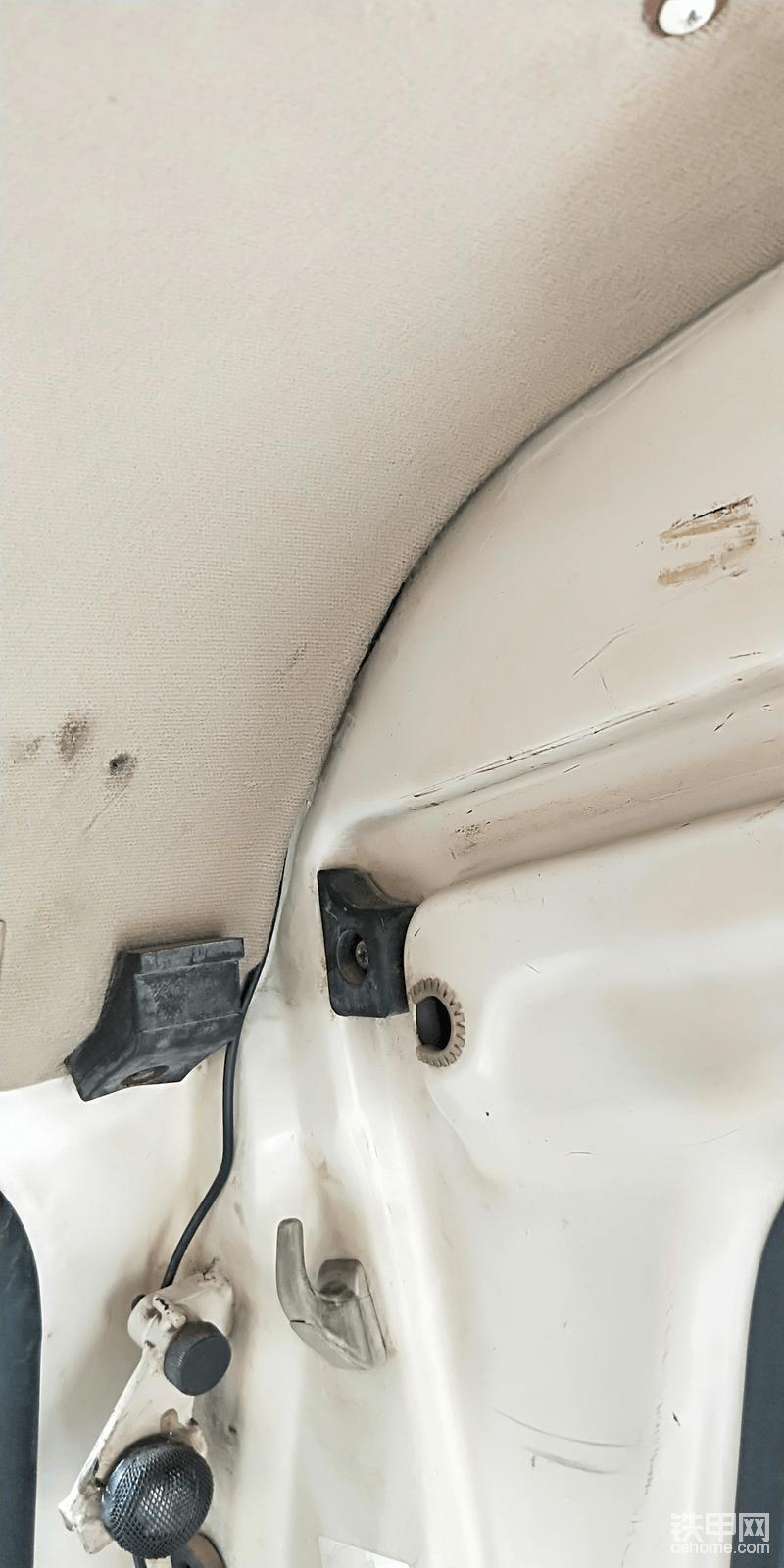

隱藏式走線，更美觀

找攝像機的安裝位置

還是選擇了這個位置安裝攝像機，以后再添加一個攝像機照油箱工具箱那邊。

人體偵測傳感器我選擇安裝在大臂玻璃這里，這樣更直觀。

安裝好以后的角度怎么樣？攝像機高清無碼，接下來我會測試新款云盒智慧眼的全部功能，往后我會再次發帖說說我對鐵甲云盒智慧眼的使用感受。
