挖掘機喇叭不響的故障排除

由于在工作中，我們使用頻率最高的就是喇叭。所以喇叭以及相關線路在工作中損壞的程度也是最高的。喇叭主要由圖一所示。喇叭的工作原理是電源經過保險盒到達喇叭繼電器的30號引腳和86號引腳。這個線路30號和86號腳，是一個共用一個24伏的電源。繼電器的87號腳是輸出到喇叭的電源。繼電器的85號引腳輸入的從喇叭開關輸入的負極信號。
如果喇叭不響的情況下，我們首先要檢查的是保險絲盒里面的喇叭保險片是否正常。保險片在英文中的名稱是HORN。如果保險片是正常的，我們?nèi)缓笤僬业讲僮魇直械睦劝粹o開關。在喇叭故障中，有90%的問題都是喇叭按鈕開關的線路以及開關問題。喇叭按鈕開關都是兩個線的。我們找到喇叭按鈕開關的位置。把兩個線找出來，然后用開關的兩根線對接的方式測試看看喇叭是否正常，在喇叭按鈕開關后面的兩根線對接的時候一定要離距離喇叭按鈕開關有50公分的地方。喇叭按鈕開關的線路一般在按鈕開關30厘米之內的地方容易斷路或者短路。如果不響的情況下，我們要先聽一下喇叭繼電器是否有啪嗒啪嗒的動靜？如果在短接按鈕開關的線路時。聽到啪嗒啪嗒的動靜就說明繼電器和輸入電源線路是正常的。這樣可以判斷繼電器是否工作，如果喇叭繼電器工作正常，就繼續檢查繼電器的輸出到喇叭的相關線路就可以了。
        以上這種喇叭繼電器的控制方式是負觸發的控制方式。還有一種繼電器的控制方式是正觸發的控制方式。什么是正觸發呢？就是繼電器的控制信號是電源正極。通俗的講就是喇叭按鈕開關的輸入是24伏而不是通常的負極信號。在一般的情況下，喇叭繼電器控制信號，大多數都是負觸發的控制信號。請看圖二小松的喇叭繼電器控制信號就是正觸發。
在線路中繼電器的正觸發控制信號和負觸發控制信號工作原理基本都是一樣的。所謂的負觸發信號就是輸入的控制信號是負極。反之則是正極。
          喜歡自己動手解決小故障的朋友們，可以自行在網上買一個小型的萬用表就可以了，價格在六七十元左右。或者買一個汽車電筆也可以。這樣在工作過程中一些小的故障可以自行解決。

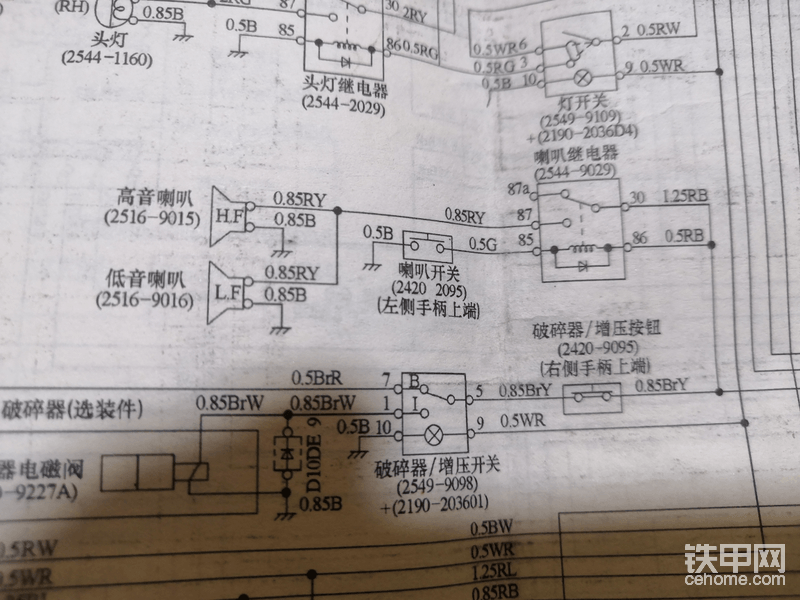

這是大宇挖掘機的喇叭繼電器線路圖

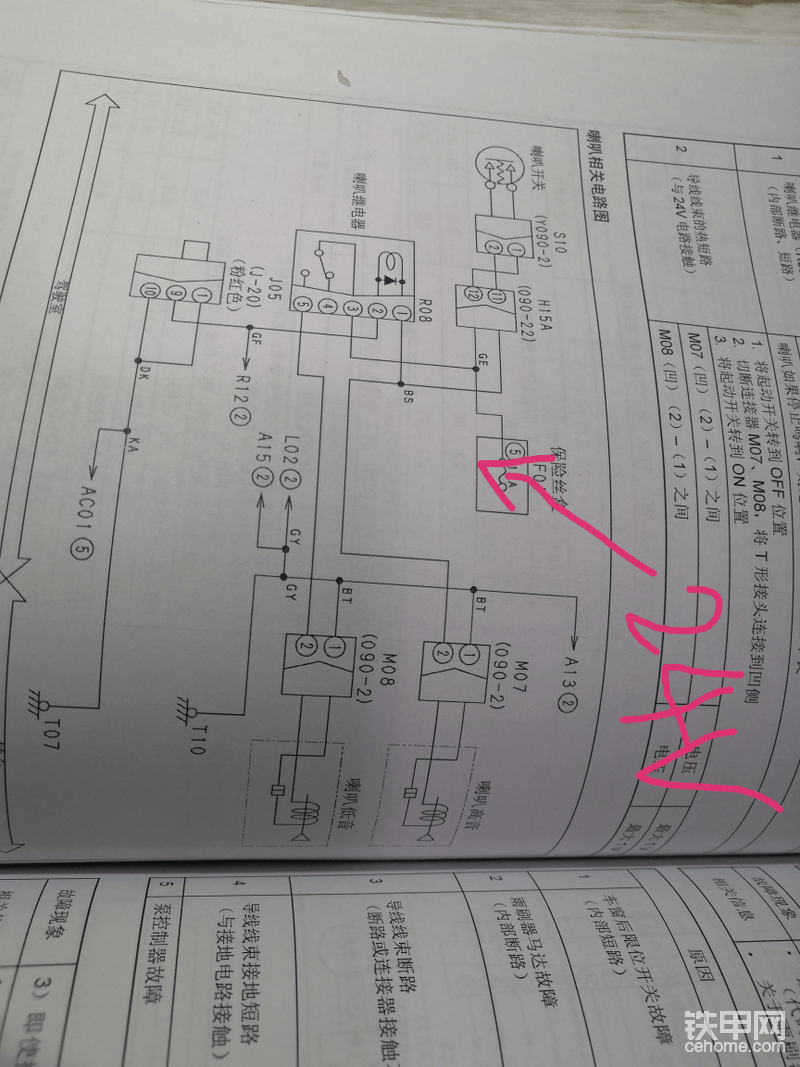

小松挖掘機的喇叭繼電器以及相關的線圖。

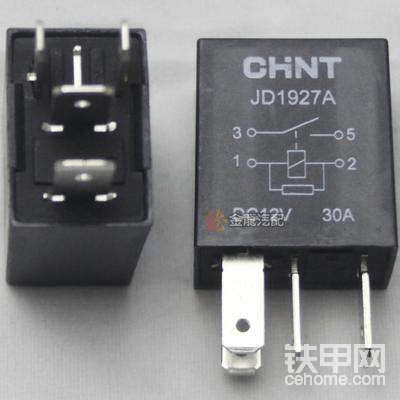

這也是喇叭繼電器，只是外觀不一樣工作原理都是一樣的。

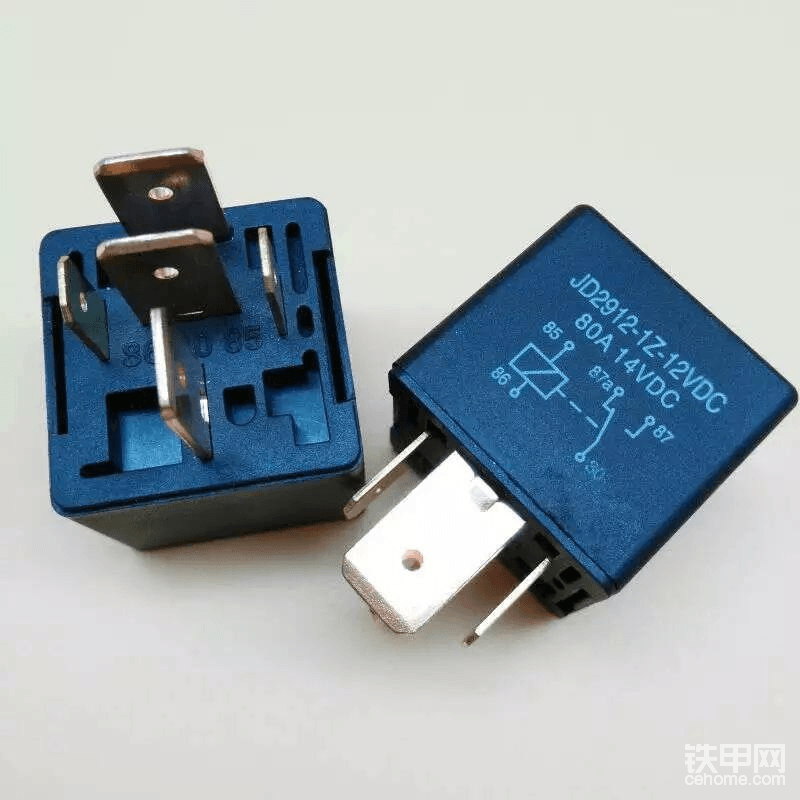

這是普通的喇叭繼電器。
