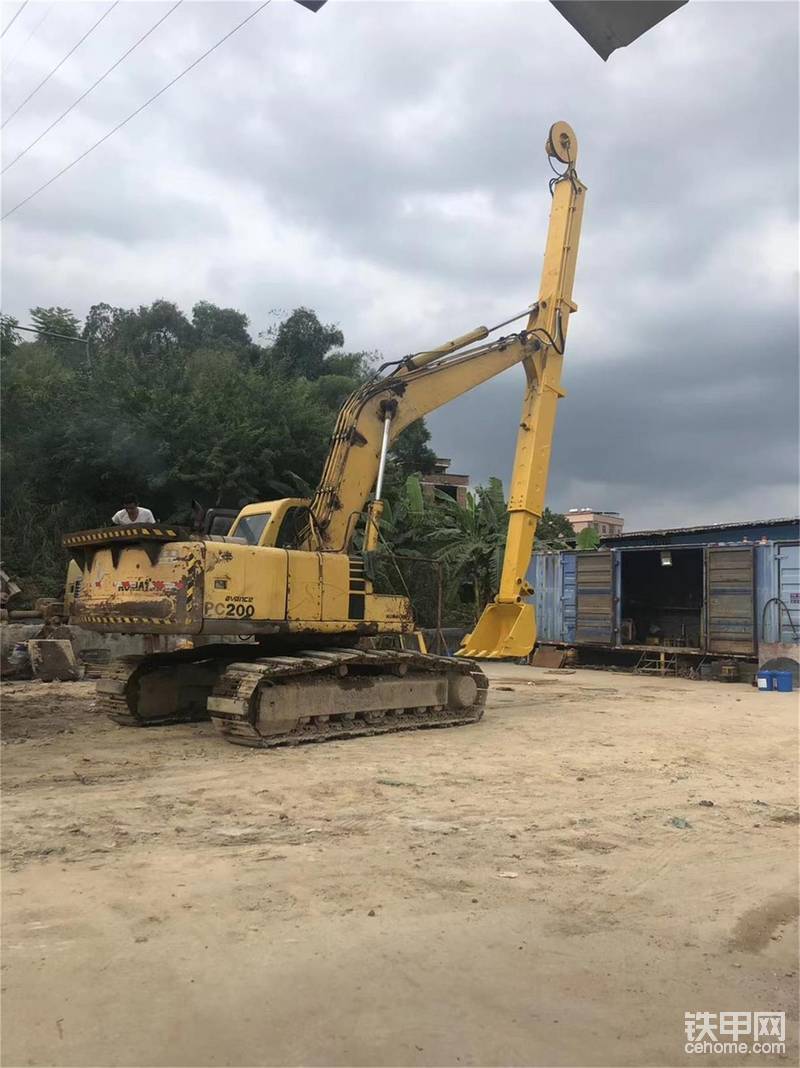

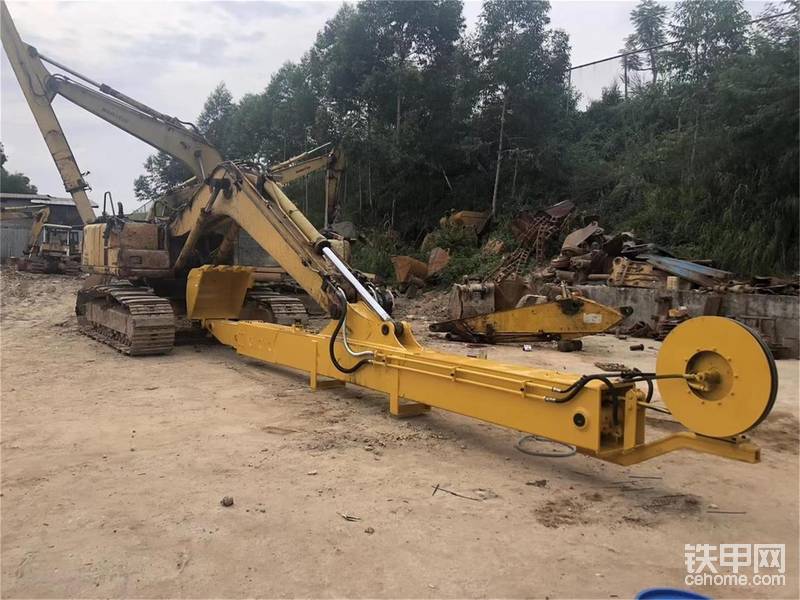

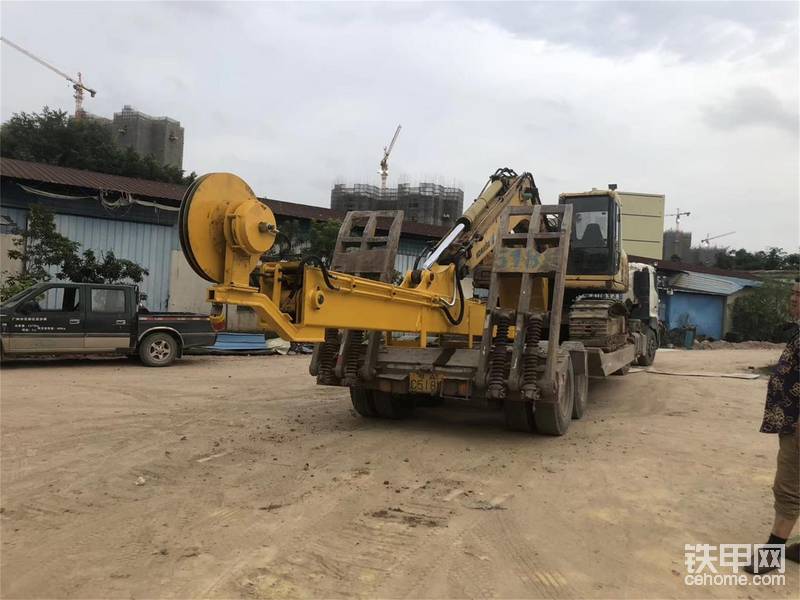

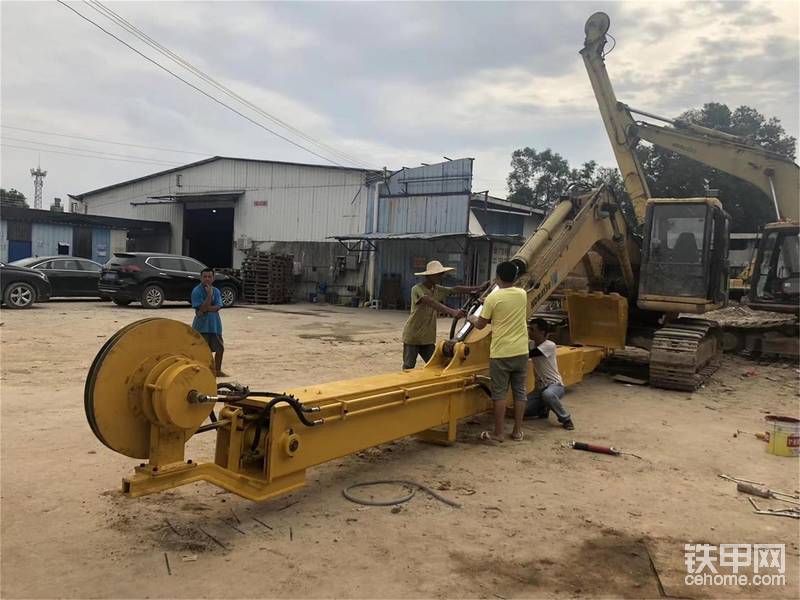

小松pc200改15米伸縮臂

挖機八臂哪吒372 2020-07-18

3611 5

挖掘機的一種工作裝置，它是由固定體與移動體通過伸縮缸的作用使移動體伸出及縮回，從而達到
更大的挖掘半徑和合理的裝車高度，這種形式的工作裝置叫作伸縮手臂。

滑移式伸縮臂

通過伸縮缸及滑塊的作用使移動體在固定體上“滑移”，所以這種稱作滑移式伸縮臂。其主要部件有：固定體、移動體、滑塊、伸縮缸等。這種形式的伸縮臂有受力大、結構簡單、生產成本低等優點，但其行程較小，一般其行程在4米內，且一般也只能設計成二段式的，一般都用在深坑作業的挖掘機上。

套筒伸縮臂

其結構是第一段為固定體，其余的都是移動體，所有的移動體都裝在固定體內，其原理是一段接二段、

二段接三段......再通過行程油缸來使其伸出或縮回的形式，只有一個固定體，二個或以上個移動體，行程油缸條數是所有的移動體減去一。這種形式的伸縮臂有更大的作業半徑，但其結構較復雜、生產成本較高，一般都可以設計成三段以上，一般用在基坑挖掘，地鐵挖掘這些工況上面。

伸縮臂的設計背景及優點

伸縮臂裝置隨著建筑安裝工程和國防等工業的發展，伸縮臂結構在工程實踐中得到了廣泛的運用。其優點在于：它在小幅度時具有較大的承載能力，在允許 的荷載情況下又具有較長的作業距離和較高的作業高度。伸縮臂結構多用于工程車輛或其他運輸工具上。伸縮臂挖掘機主要針對挖掘機受其固有結構的影響，普遍存在動臂或斗桿伸縮性受限，導致其挖掘深度相應受到影響到，難以滿足施工現場的要求而開發的。

伸縮臂的特點：

1，有效作業距離大，作業高度高。通過伸縮臂結構可以達到目的較遠的距離，通過臂的變幅可以達到較高 的作業高度，這是傳統挖掘機不能比擬的。

2，能越過部分障礙直接裝卸貨物。采用伸縮臂裝置可以跨越小溝，臺階，門窗孔進行裝卸作業；由于具有負的變幅角度，也可對停機面的溝渠進行了清溝或修破，平整等作業，因而更加適合在野外條件下使用。

3，具有較好的作業安全性能。伸縮臂挖掘機具有負載伸縮功能，在不平路面進行堆高作業時，可在遠離堆垛點的位置停車，打開穩定支腿，運用伸縮，變幅動作完成對貨物的裝卸作業；在煉鋼車間進行爐膛的清理拆卸作業也很方便。

4，易更換多種屬具，擴大作業范圍。

圖片

全部評論

機械小票友 2020-08-06
```
不如原版PC200SC-6的20米，但改裝得很不錯
```
回復（2）
1. 機械小票友 2020-08-24

  唔，沒錯，這臺車是在日本東京千代田看到的，國內只見過一次，是一臺ZX330 CTA 25米，其他的大都是改裝。我還見過一個老松，臂跟你做的一樣！不過沒有照片……

  回復
2. 挖機八臂哪吒372 2020-08-06

  原版也好，但不是每臺挖機都是加長出產的

  回復
挖機鎮三山130 2020-07-23
```
多少米的？我200-6改14米不用加配重..
```
回復（1）
1. 挖機八臂哪吒372 2020-07-23

  15米的

  回復
夢想挖掘 2020-07-18
```
這玩意多少錢一個班？
```
回復（1）
1. 挖機八臂哪吒372 2020-07-18

  每個地方不一樣，我們這邊一個班3千多

  回復
赤子之心 2020-07-18
```
現在這貨才好苦錢
```
回復（3）
1. 挖機八臂哪吒372 回復赤子之心 2020-07-18

  那肯定的，工作范圍廣闊了，不然也不會花錢改臂

  回復
2. 赤子之心 2020-07-18

  掙錢

  回復
3. 挖機八臂哪吒372 2020-07-18

  苦錢？

  回復
壹斗闖天涯 2020-07-18
```
厲害了
```
回復（1）
1. 挖機八臂哪吒372 2020-07-18

  專業的

  回復
