沃爾沃D16E發動機內部排氣再循環（EGR）結構與原理

A.進氣階段，進氣門開啟

B.EGR啟用 — 進氣階段，進氣門和排氣門打開

C.排氣階段，排氣門打開

EGR閥

EGR閥
棕色 – 發動機機油
1.電磁閥，
      EGR控制閥位于閥罩下方的氣缸蓋上，與搖臂軸相連接。EGR閥通過發動機機油主油道充滿油壓（約4 bar ）。有關潤滑系統的更多信息，請參閱潤滑系統，說明。
     EGR閥可用于控制搖臂機構的油壓，其由ECM通過電磁閥控制。啟用時，EGR閥將全部油壓輸送至搖臂軸并啟用EGR。停用時，搖臂軸內油壓降至約 1 bar。這樣也足以潤滑凸輪軸軸承和搖臂機構。
啟用廢氣再循環時，啟用進氣階段排氣門打開限制，這樣可將部分廢氣吸回汽缸。
      再循環的廢氣缺氧，其與進氣混合時，會降低燃燒溫度，從而減少NOx含量。

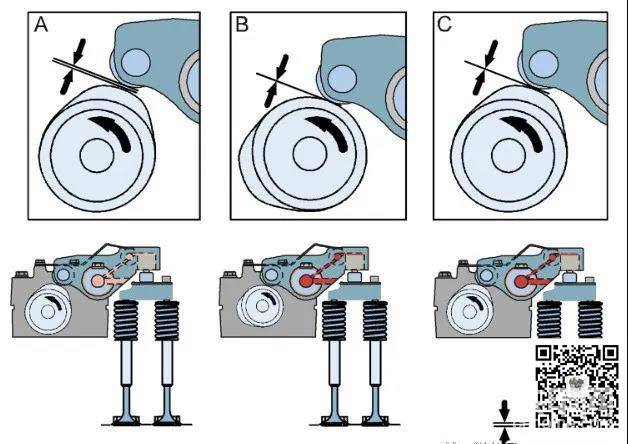

排氣門開度原理 – 內部EGR

各油缸凸輪軸配有四個凸輪，分別用于進氣搖臂、噴油器、排氣搖臂和EGR搖臂。

         A.未啟用EGR時，搖臂軸內油壓低且無壓力作用于液壓活塞。由于彈簧調整片可固定與閥軛接觸的搖臂，因此，搖臂滾輪可始終位于EGR凸輪凸角上方。這樣EGR凸輪凸角便不會影響任何氣門打開。

          B.此時EGR處于啟用狀態。油壓強制下壓液壓活塞并減小氣門間隙。搖臂滾輪此時與EGR凸輪凸角接觸，并通過EGR搖臂第二次開啟排氣門。

         C.圖示為EGR凸輪凸角推動搖臂滾輪。此時凸角可在進氣階段短時打開排氣門。

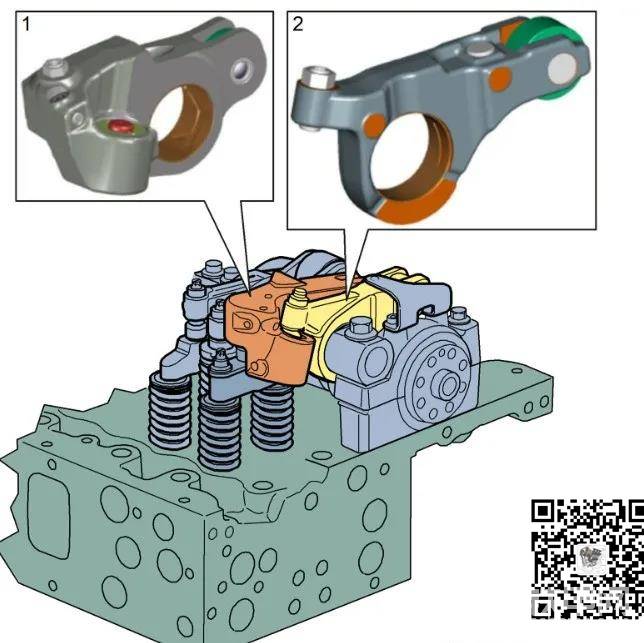

排氣搖臂

搖臂，排氣

1.搖臂，排氣

2.搖臂，EGR

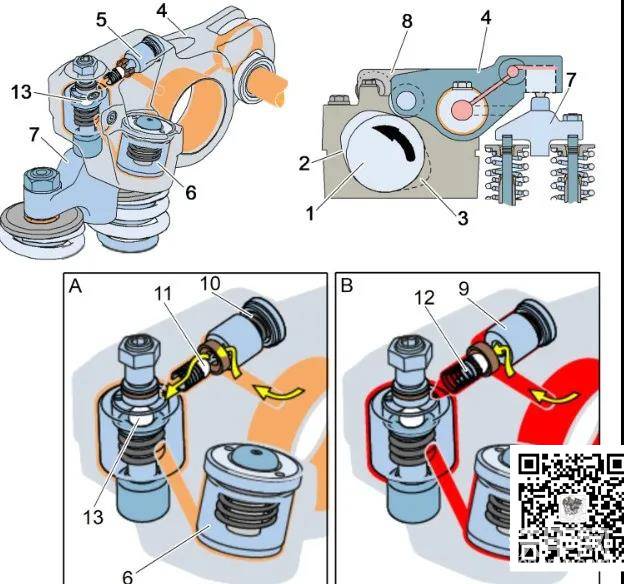

EGR搖臂

A.正常駕駛

B.EGR已啟用（EGR搖臂按壓泵活塞時）

1.凸輪軸

2.排氣凸輪

3.EGR凸輪凸角

4.排氣搖臂

5.單向閥

6.泵活塞

7.軛

8.EGR搖臂

9.活塞

10.彈簧

11.球體

12.彈簧

13.動力活塞



概要

部分廢氣會進行再循環，這樣將降低燃燒溫度，從而減少廢氣中氮氧化物 (NOx)的含量。通過在進氣階段二次打開排氣門，EGR閥可打開或關閉EGR系統，然后由凸輪軸對其進行控制。
