國產鉆車我最牛?。?！

唐山東方液壓機電研究所

唐山東方液壓機電研究所

唐山東方液壓機電研究所

唐山東方液壓機電研究所

唐山東方液壓機電研究所

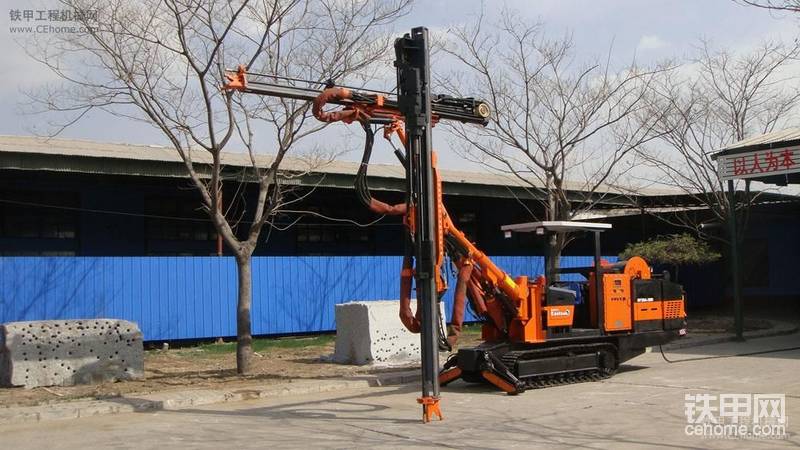

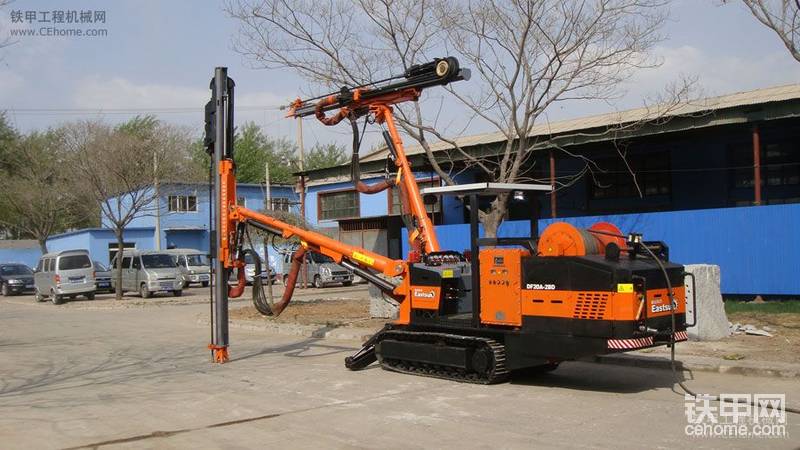

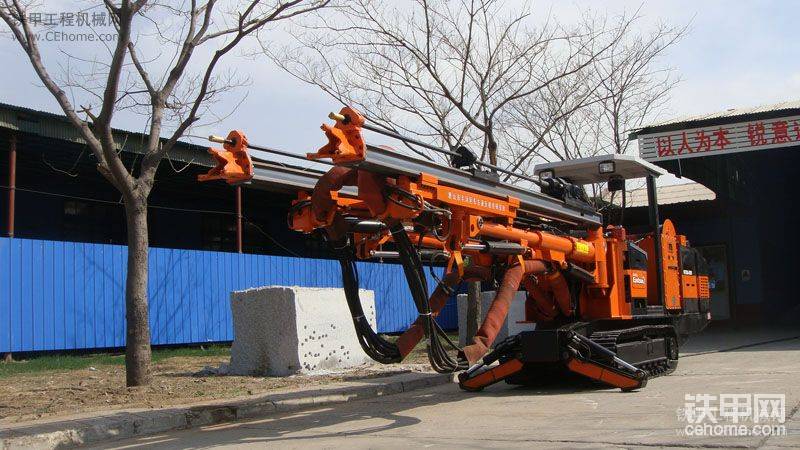

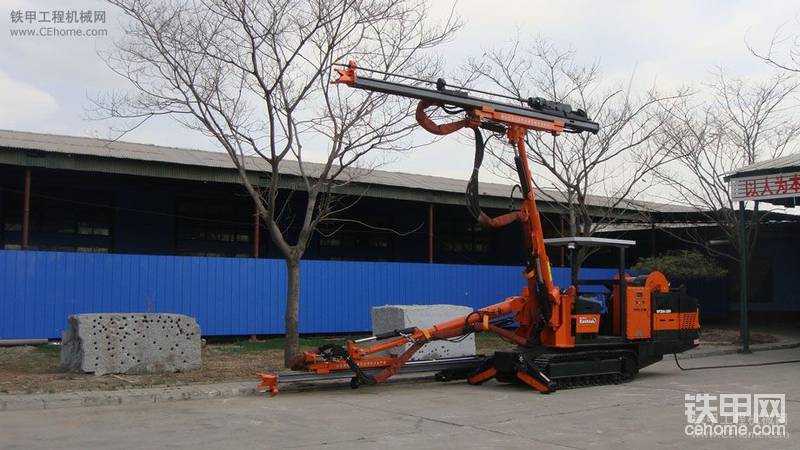

主要適用于礦山、冶金、水電、鐵路、公路等領域的巷道、隧道、涵洞的開挖、掘進工程。該機采用全液壓驅動雙臂鑿巖，鑿巖速度可達 0.8-2米/分。系統設有終點自動停止沖擊、自動防卡釬、感應水排渣、獨立風清孔及電纜自動收放等功能，操作方便，安全可靠。該機車身小、結構緊湊、重心低、機動靈活，采用履帶行走方式，工作穩定，爬坡能力強。靈活的液壓鑿巖機構對巷道的工作面、頂板、側幫、底板均能鑿巖作業。該機不僅能鉆鑿掘進炮孔，根據斷面大小情況，裝上本所專利推進器后，還能很方便地鉆鑿錨桿孔。整機能耗小，噪音低，可大幅度改善工作環境，提高施工效率和質量。根據用戶需要，還可以加裝柴油機驅動行走，解決長距離轉場的問題。[table]
[tr][td=4,1,568]DF20*-2BD全液壓鑿巖臺車主要技術參數[/td][/tr]
[tr][td=2,1,284] [/td][td=2,1,284]臺車型號[/td][/tr]
[tr][td=1,9,91]    整機[/td][td=193] [/td][td=142]DF20-2BD[/td][td=142]DF20A-2BD[/td][/tr]
[tr][td=193]外形尺寸（長×寬×高)m[/td][td=142]7.35×1.35×1.6[/td][td=142]7.95×1.35×1.6[/td][/tr]
[tr][td=193]鉆孔直徑mm[/td][td=142]27-45[/td][td=142]27-45[/td][/tr]
[tr][td=193]釬桿長度m[/td][td=142]2.475（標準）[/td][td=142]3.05（標準）[/td][/tr]
[tr][td=193]鉆孔深度m[/td][td=142]2.1[/td][td=142]2.7[/td][/tr]
[tr][td=193]鉆孔速度m/min[/td][td=142]0.8-2[/td][td=142]0.8-2[/td][/tr]
[tr][td=193]適應斷面(寬×高)m[/td][td=142]2×2-5.2×3.8[/td][td=142]2.5×2.5-5.5×4.5[/td][/tr]
[tr][td=193]總功率kw[/td][td=142]55[/td][td=142]55[/td][/tr]
[tr][td=193]總重kg[/td][td=142]9600[/td][td=142]9800[/td][/tr]
[tr][td=1,2,91] 底盤[/td][td=193]行走速度km/h[/td][td=142]3[/td][td=142]3[/td][/tr]
[tr][td=193]爬坡能力%[/td][td=142]25[/td][td=142]25[/td][/tr]
[tr][td=1,4,91]  鉆臂[/td][td=193]升/降 (度）[/td][td=142]55/16[/td][td=142]55/16[/td][/tr]
[tr][td=193]擺臂 內/外（度）[/td][td=142]14/47[/td][td=142]14/47[/td][/tr]
[tr][td=193]補償行程mm[/td][td=142]1500[/td][td=142]1500[/td][/tr]
[tr][td=193]回轉 正/反(度）[/td][td=142]180/180[/td][td=142]180/180[/td][/tr]
[tr][td=1,5,91]  推進器[/td][td=193]俯仰 俯/仰(度）[/td][td=142]105/15[/td][td=142]105/15[/td][/tr]
[tr][td=193]擺角 左/右（度）[/td][td=142]45/45[/td][td=142]45/45[/td][/tr]
[tr][td=193]數量型號[/td][td=142]2×TJ2.1[/td][td=142]2×TJ2.7[/td][/tr]
[tr][td=193]孔深mm[/td][td=142]2100[/td][td=142]2100[/td][/tr]
[tr][td=193]最大推進力N[/td][td=142]9000[/td][td=142]9000[/td][/tr]
[tr][td=1,9,91]    液壓鑿巖機[/td][td=193]數量型號[/td][td=142]2×HYD200[/td][td=142]2×HYD200[/td][/tr]
[tr][td=193]沖擊油壓Mpa[/td][td=142]14-16[/td][td=142]14-16[/td][/tr]
[tr][td=193]沖擊流量l/min[/td][td=142]30-45[/td][td=142]30-45[/td][/tr]
[tr][td=193]扭矩N.m[/td][td=142]60-260[/td][td=142]60-260[/td][/tr]
[tr][td=193]沖擊能J[/td][td=142]100-200[/td][td=142]100-200[/td][/tr]
[tr][td=193]沖擊頻率Hz[/td][td=142]34-67[/td][td=142]34-67[/td][/tr]
[tr][td=193]轉速r/min[/td][td=142]200-400[/td][td=142]200-400[/td][/tr]
[tr][td=193]鉆孔直徑mm[/td][td=142]27-45[/td][td=142]27-45[/td][/tr]
[tr][td=193]機重kg[/td][td=142]115[/td][td=142]115[/td][/tr]
[tr][td=1,7,91]   液壓系統[/td][td=193]鑿巖沖擊回路壓力Mpa[/td][td=142]16[/td][td=142]16[/td][/tr]
[tr][td=193]釬桿旋轉回路壓力Mpa[/td][td=142]15[/td][td=142]15[/td][/tr]
[tr][td=193]行程補償回路壓力Mpa[/td][td=142]10[/td][td=142]10[/td][/tr]
[tr][td=193]鉆臂回路壓力Mpa[/td][td=142]20[/td][td=142]20[/td][/tr]
[tr][td=193]推進回路壓力Mpa[/td][td=142]11[/td][td=142]11[/td][/tr]
[tr][td=193]支腿伸縮回路壓力Mpa[/td][td=142]21[/td][td=142]21[/td][/tr]
[tr][td=193]行走回路壓力Mpa[/td][td=142]20[/td][td=142]20[/td][/tr]
[tr][td=1,3,91] 供氣系統[/td][td=193]吹空氣壓Mpa[/td][td=142]0.7[/td][td=142]0.7[/td][/tr]
[tr][td=193]油箱氣壓Mpa[/td][td=142]0.03-0.035[/td][td=142]0.03-0.035[/td][/tr]
[tr][td=193]鑿巖機氣壓Mpa[/td][td=142]0.3-0.4[/td][td=142]0.3-0.4[/td][/tr]
[tr][td=1,2,91] 供水系統[/td][td=193]鑿巖機供水壓力（≥）Mpa[/td][td=142]1.2[/td][td=142]1.2[/td][/tr]
[tr][td=193]冷卻器入口水壓(≤)Mpa[/td][td=142]0.6[/td][td=142]0.6[/td][/tr]
[tr][td=1,4,91]  電氣系統[/td][td=193]電機容量KW[/td][td=142]45[/td][td=142]45[/td][/tr]
[tr][td=193]使用電壓V[/td][td=142]380/660[/td][td=142]380/660[/td][/tr]
[tr][td=193]電機轉速r/min[/td][td=142]1470[/td][td=142]1470[/td][/tr]
[tr][td=193] 開關箱形式[/td][td=142]礦用隔爆兼本質安全型[/td][td=142]礦用隔爆兼本質安全型[/td][/tr]
[/table]根據用戶需要，還可以加裝柴油機驅動行走，解決長距離轉場的問題。
