很黃很暴力：純手工打造鐵甲第一全液壓模型！

網頁鏈接' target='_blank'>網頁鏈接

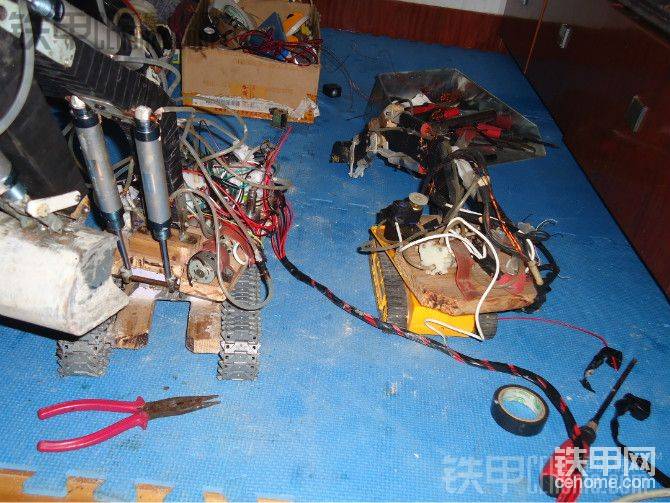

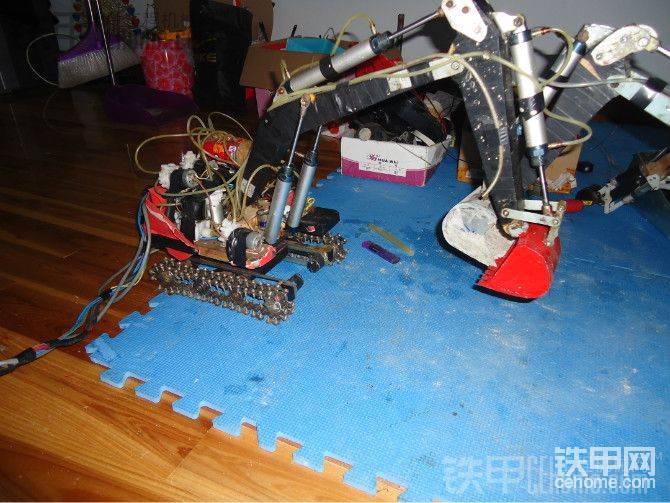

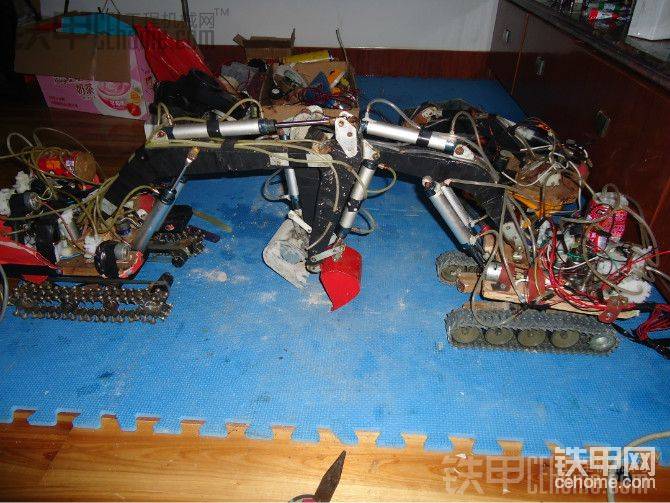

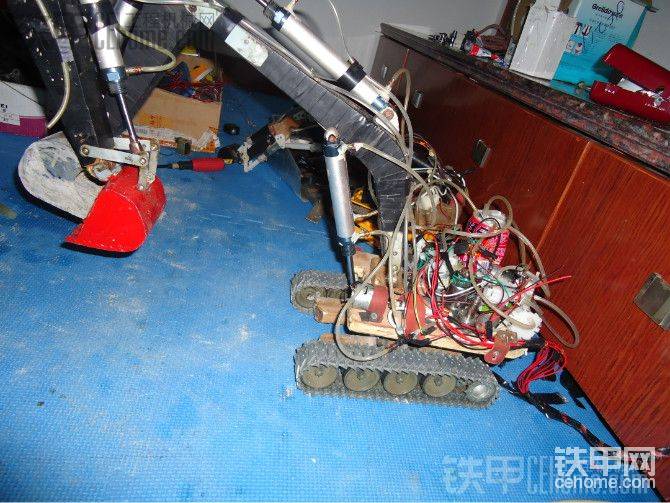

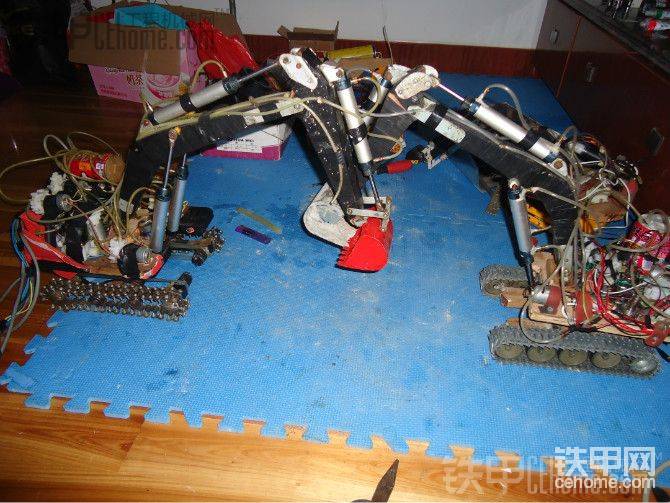

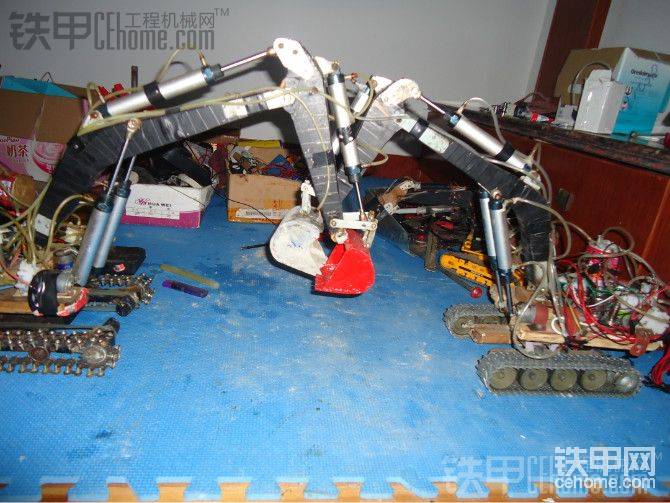

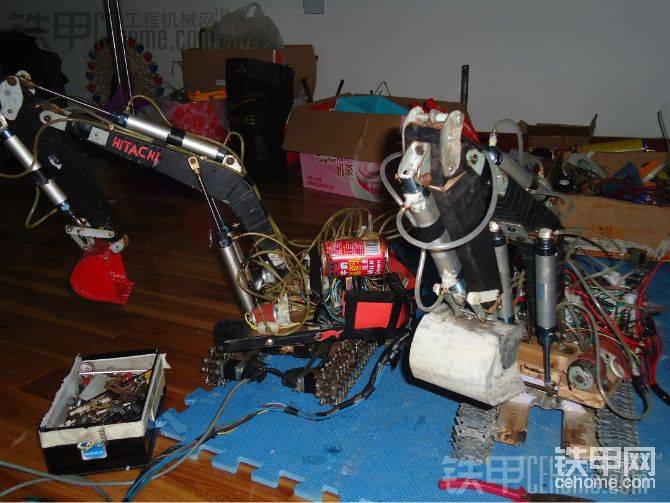

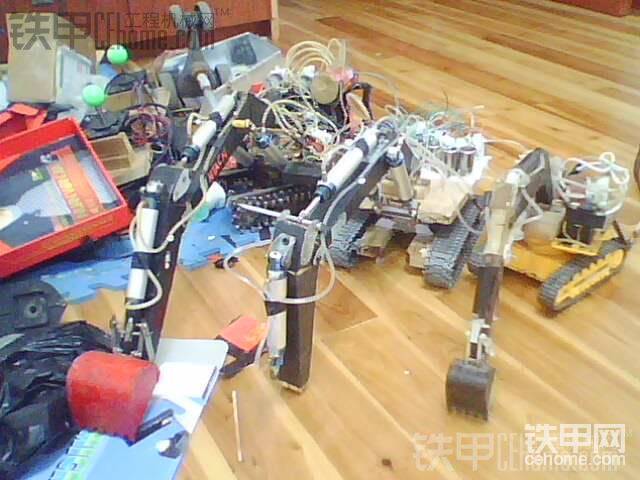

全液壓的，但是整車還是靠電力控制液壓，有電磁閥，共6個電磁閥，6個供水馬達，4個行走減速高動力馬達，一個旋轉馬達。220V電壓轉換成24V。整車大概800元。如有疑問QQ120044404 留言，必答。

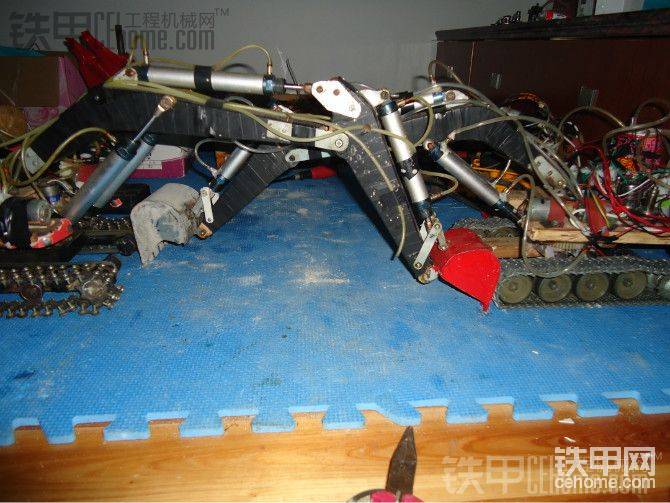

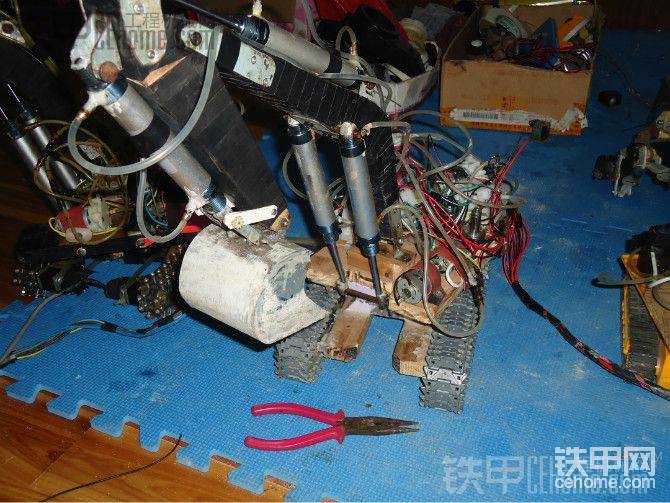

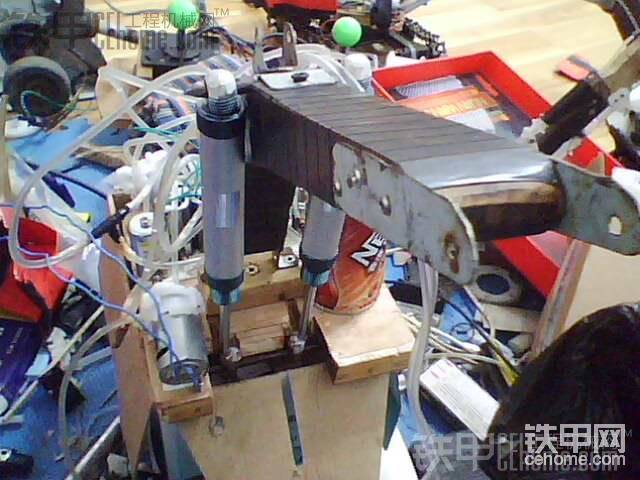

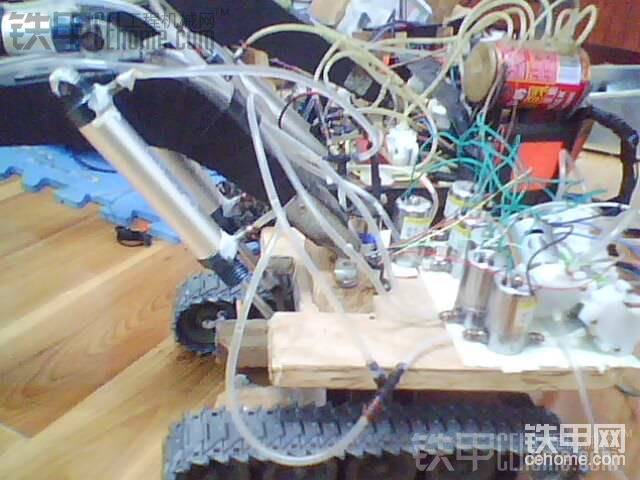

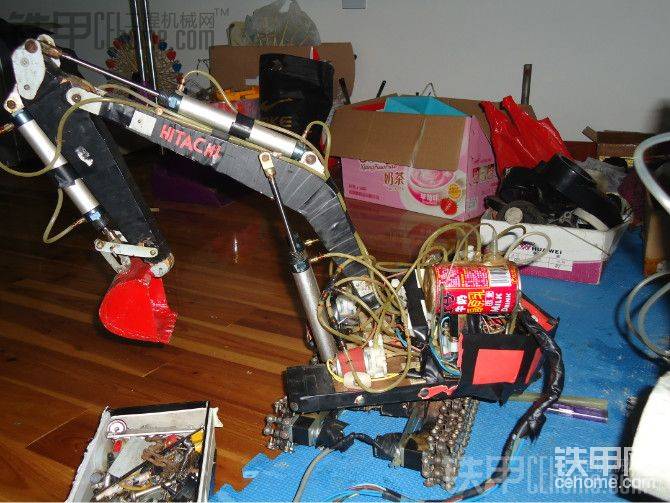

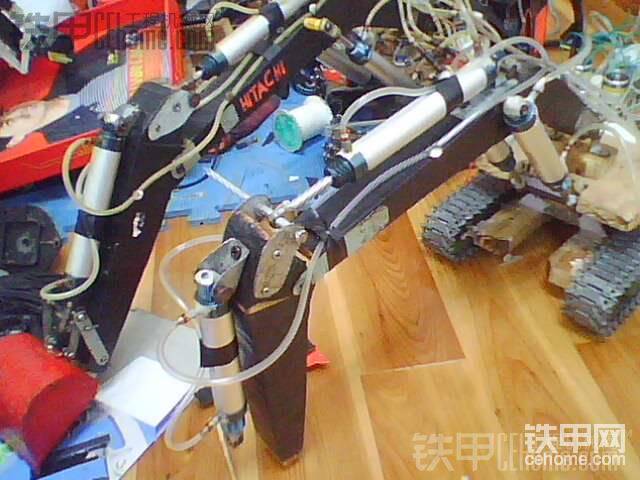

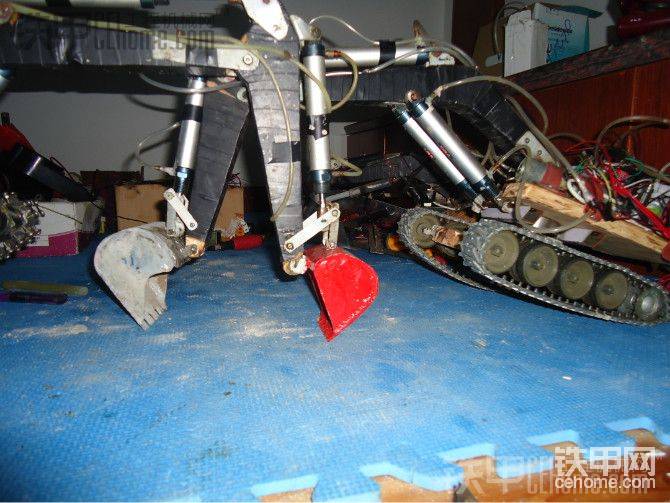

其實原理很簡單，就是電路方便比較復雜，非要畫電路圖出來才好制作，動力方便很不錯。手柄就是游戲機搖桿，操作和挖機一模一樣。下面我介紹液壓部分的制作，有一個供水馬達，加上一個電磁閥就是一個油缸的單個動作。

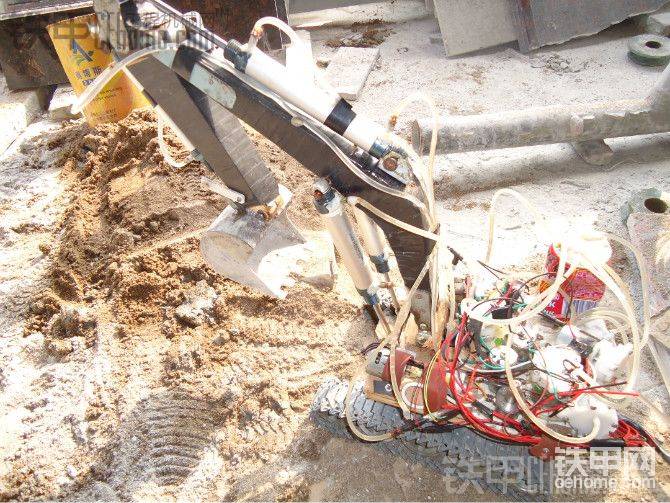

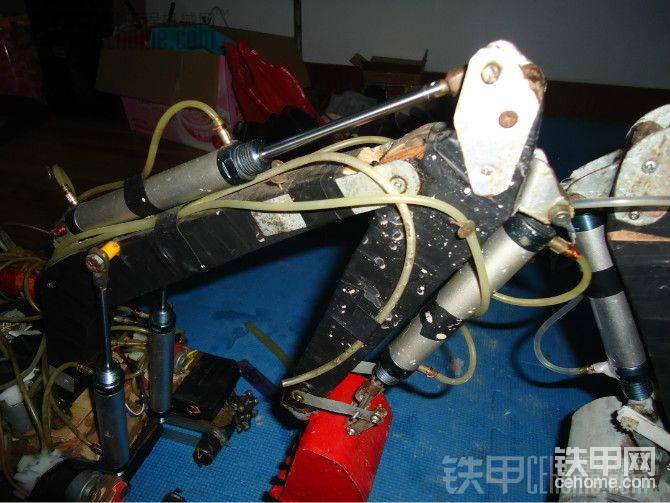

也就是說一個油缸必須是兩個供水馬達分別起到，收和伸的動作，電池閥的作用就是控制水流倒流，例如土的時候本來大臂不動的，但沒有電池閥的話，水會倒流，小臂一受壓大臂支不住了，就起到這個作用。

關于水泵的原理就不用說了，通電供水。一個水泵控制一個動作，最后的開關都會接到手柄上面。全液壓的，但是整車還是靠電力控制液壓，有電磁閥，共6個電磁閥，6個供水馬達，4個行走減速高動力馬達，一個旋轉馬達。

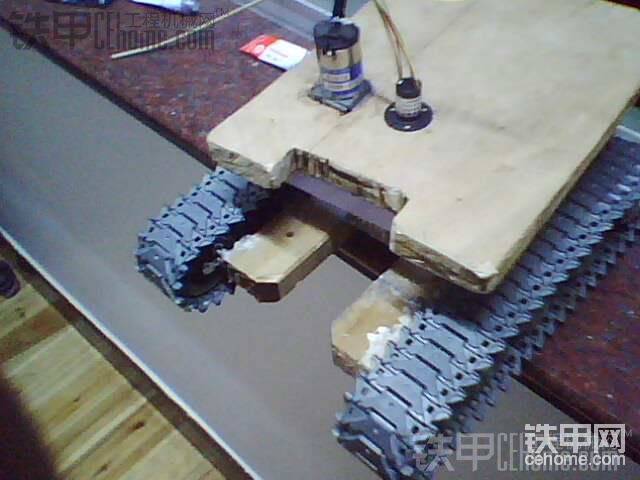

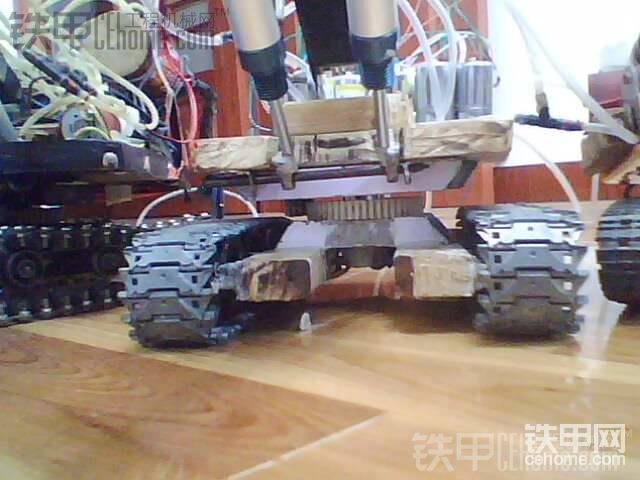

行走部分也一樣的用的是減速馬達，減速馬達的好處是減掉高速，轉換成低速高動力來運轉。行走部分就是履帶板不好弄，沒有很好的材料、

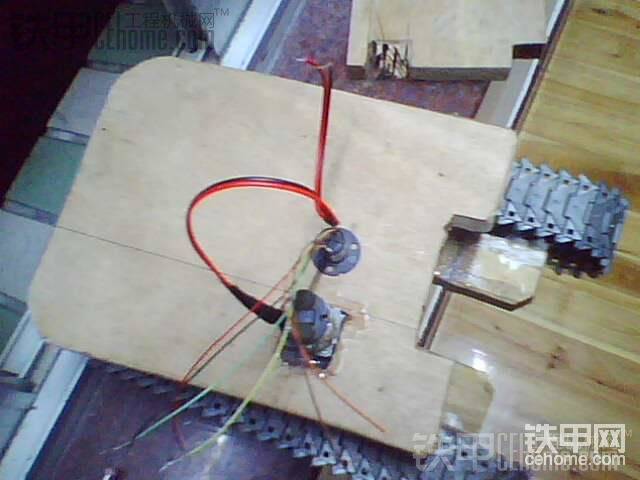

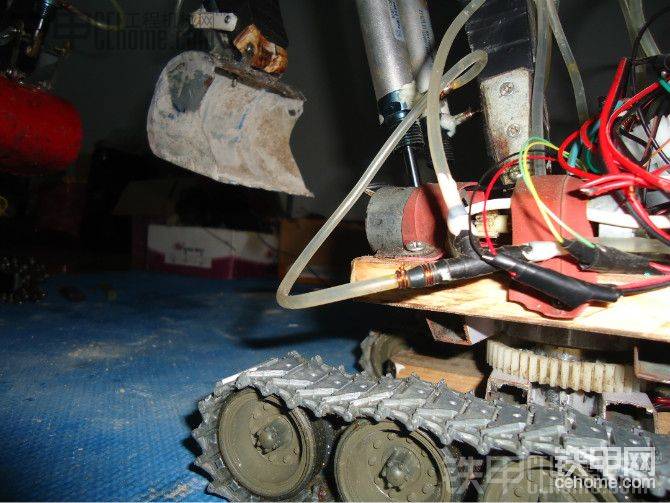

旋轉部分就很簡單了，和真挖機一樣的，只不過齒輪是外。真挖機的旋轉馬達小齒輪在轉盤內側走動。這個是外側，這個馬達不是一般的馬達是搞扭矩馬達。可以從視頻中看出來。
所有的材料都是在淘寶上購買的，只是有主架和履帶是自己做的。如有需要的，可以找我要淘寶鏈接。謝謝。

覺得有意思就頂起，支持我，你們的支持將是我最大的動力。謝謝




補充內容 (2012-2-9 14:52):
不懂加QQ120044404必答

補充內容 (2012-2-16 15:10):
警告：堅決拒絕以討賬口氣加QQ，我很有誠心的成為你們的朋友，但是有的年紀輕的加上QQ直接一句話“東西發來”----直接拉黑。
