明白了，謝謝樓主耐心解答。

這個起重量是3200，這是單式的（一半），復試的是6400噸。原理和咱們建筑用的塔吊有點類似，只不過那個是單體式的，這個是門式的；那個頂升標準節的時候是從上面，這個頂升的時候是從下面就可以，免去了高空作業的危險，以達到加高的目的。
頂升的時候使用的是八個液壓缸，大概步驟和咱們塔吊一樣，我就不多說了。
提升系統，主梁上面有八個液壓千斤頂，每個千斤頂穿了24根17.5的鋼絞線，用來提升，總共就是192根。液壓千斤頂有兩個裝置，一個是提升裝置，一個是夾持裝置，提升的時候，夾持裝置松開，提示裝置夾住鋼絞線，依靠液壓力量往上提重物，當?shù)竭_(dá)它行程的頂端，夾持裝置夾住鋼絞線，然后提升裝置松開，在下來，準備下一次的提升，就這樣周而復始，像咱們從井里往上提水一樣，兩只手輪流提升。

頭回見到?。。。。?/pre>





有點看不懂哦:)

真是超重量級的家伙..

恭喜發財  新年多發財頂頂頂

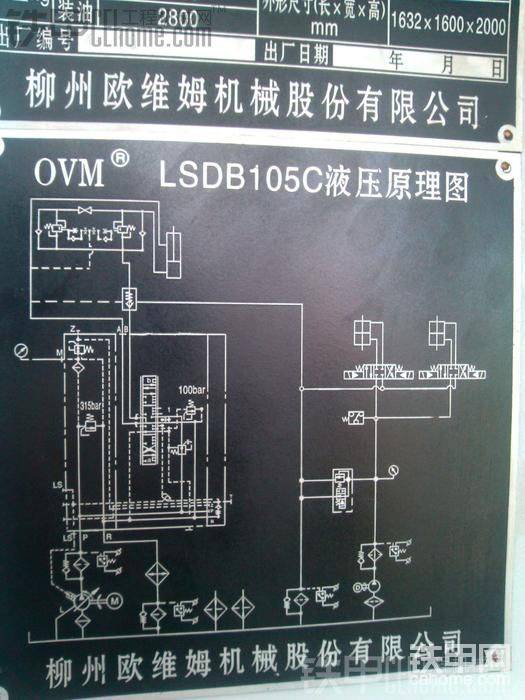

千斤頂液壓原理圖

這是從網上抄的一點千斤頂?shù)闹R(shí)：
LSD系列液壓提升系統是一種新型大型構件起重設備，主要由提升千斤頂、液壓泵站、控制系統組成。其原理是將預應力錨具錨固技術與液壓千斤頂技術進行融合，通過錨具錨固鋼絞線，再利用計算機集中控制液壓泵站輸出的流量和油壓，驅動提升千斤頂活塞伸、縮，帶動鋼絞線與構件升、降，實現大型構件的整體同步提升與下降。
技術指標: 單臺提升千斤頂?shù)募夹g(shù)指標如下表，根據配置不同的液壓泵站所組成的液壓提升設備，可實現提升速度0～25米/小時，系統控制采用PLC，提升與下降同步精度±10mmm。以上為常規配置，可根據用戶的要求進行修改。
功能:  大型構件吊裝，倒裝法施工構件提升
特點：
（1）、提升設備體積小，自重輕，承載能力大，安裝方便靈活，特別適宜于狹小空間或室內大噸位構件提升；
（2）、通過提升設備擴展組合，提升重量、跨度、面積不受限制；
（3）、采用低松馳鋼絞線，只要有合理的承重吊點，提升高度不受限制；
（4）、提升千斤頂錨具具有逆向運動自鎖性，使提升過程十分安全，并且構件可在提升過程中的任意位置長
期可靠鎖定；
（5）、設備自動化程度高，操作方便靈活，具有自動作業、半自動作業、單點調整、手動作業等多種操作方式。顯示有液晶顯示，觸摸屏顯示非常直觀。并且控制系統設有自我糾錯保護程序，既使誤操作也不會引起安全事故。
（6）、用本設備施工，工期短、成本低、經濟效益好
適用范圍：大型建筑構件、機庫屋架、橋梁、電站設備、海上石油平臺的吊裝，也可用于其
它行業特大笨重件的吊裝。

東西上個月28號已經試吊成功了，由于工作關系，我慢慢的給大家解說這個玩意，今天先說地錨，攬風繩。
這是整體圖，用布子蓋的黃色部分就是所說的液壓千斤頂（后面我會說這個。）

這是千斤頂框架與地錨連接處。

這是液壓泵站，主要是給千斤頂提供動力，里面一個液壓油箱，兩個電機帶動液壓泵，還有些電磁閥，換向閥，配電柜什么的。

這是攬風繩，用了6六根鋼絞線。

這是今早又拍的兩張整體圖手機，拍的，不太清可能！
