求精??！實拍裝載機安裝倒車影像全程！求精??！

在家閑的蛋疼！{:soso_e151:}忽然發現一個問題！小車都有倒車?yán)走_(dá)，影像啥的！裝載機那么大，后面視線非常不好，怎么就不能裝個倒車影像呢？？？？？于是乎我在淘寶上發現了給大客車裝的監控設備！改在裝載機上應該沒問題！拍下回來裝裝！   {:soso_e185:}


順風就是快！2天就到！{:soso_e142:}開箱檢驗！


{:soso_e144:}顯示器，7寸的 ！



 {:soso_e128:} 貨單，大家應該能看清吧？哈哈，價錢我想應該是最低的了，我找了好多家！

                                                                                                  {:soso_e129:} 配線，這條是顯示器的S端口轉AV的那邊！


   {:soso_e130:} 這套是后面攝像頭到顯示器的線，說有10米，我也沒量，因?yàn)槲铱从?米就差不多??！

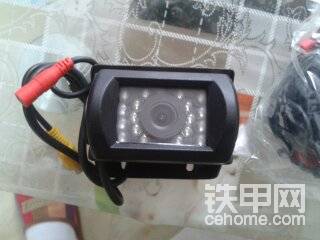

{:soso_e154:} 攝像頭，說是夜明的，我還沒試過呢！

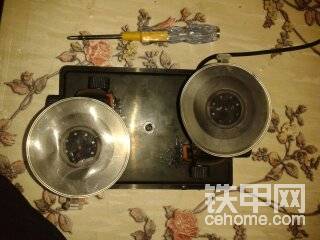

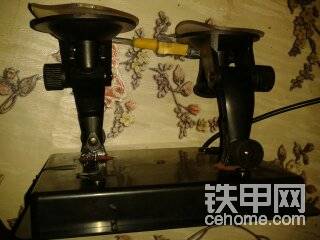

然后需要兩個吸盤，我怕一個力量不夠！把吸盤固定在顯示器筐上，這個很容易！{:soso_e113:}如圖?。∪缓箝_(kāi)拆，往上裝！

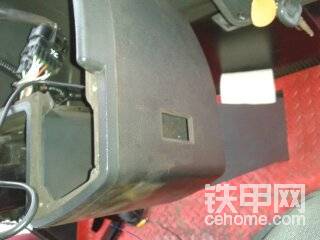

儀表盤拆下來，

右邊的方口原來是出廠時預留的開關口，現在我們把它利用上！做顯示器跟攝像頭的開關！

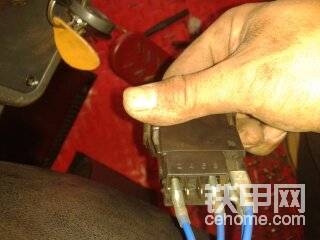

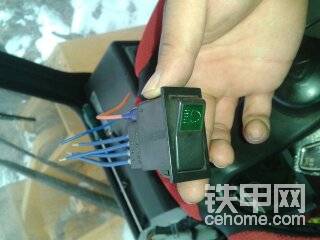

開關在此，線接上，把夜行燈的線也找到，然后晚上開小燈的時候開關就是亮的哦！

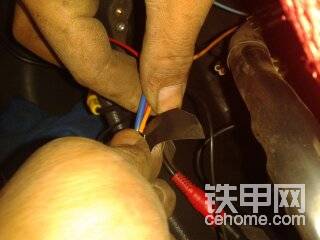

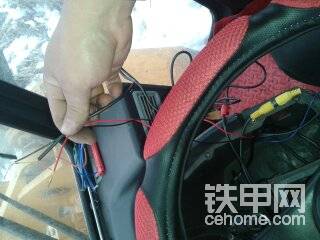

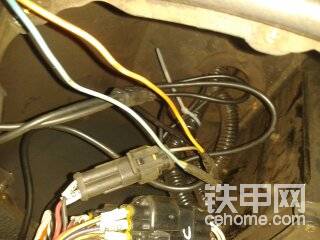

找到顯示器跟攝像頭的線，把它接在儀表盤的正負極上！下圖就是！然后一定包好，混電了，就拉登了，，，，，，，，， {:soso_e136:}{:soso_e136:}{:soso_e136:}

找到一個開關上的小燈，正負極就接在我們后裝的開關小燈上

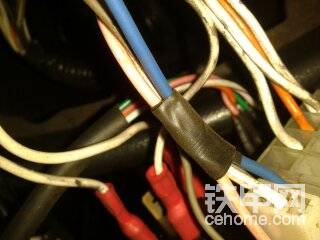

                                                                                                接好！包好！就怕混電啊，，，{:soso_e136:}{:soso_e136:}{:soso_e136:}

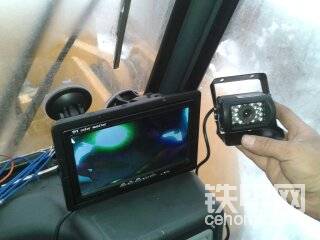

把AV線接上，試試！看看效果怎么樣！哈哈



還不錯！哈哈！成功一半了！哈哈！      開始順線?。。。。。。?！{:soso_e182:}

然后把10米線順到后面！

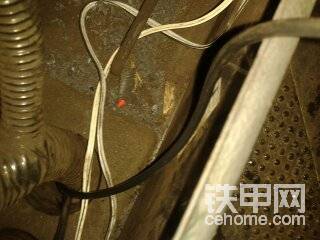

走機艙上面，用扎帶扎好！

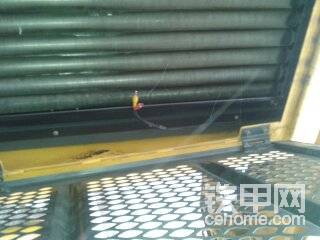

甩到后面散熱器蓋子里面！


做一個鐵片，用于固定攝像頭！

固定好了！來個特寫！ ！

還外了。。。。。。。。。。。。。{:soso_e127:}{:soso_e127:}

累了一天了回家睡覺，也被老婆拍下來了！哈哈{:soso_e140:}{:soso_e140:}
希望大家喜歡，不喜勿噴！我覺的還是管用的！至少死角，還有突然來的行人什么的就不怕看不見了！{:soso_e174:}這個也不怕了??！{:soso_e189:}
