裝載機全液壓制動系統解析

目前對于裝載機的制動系統而言，主要有兩種制動形式，氣推油制動系統和全液壓制動系統。第一種氣推油的制動形式，目前應用最廣，也是廣大甲友十分熟悉的系統樣式，其主要特點是發動機自帶打氣泵為制動系統提供氣源，由于氣體壓力不能達到制動的壓力要求，所以采用加力器來實現增壓，通過腳制動閥來控制制動，其主要優點是便于維護，當進行維修時，由于該系統在加力器之前是氣體介質，維護時不會弄得到處是油，比較環保。另外該系統技術比較成熟，成本比較低，容易被國內用戶所接受。但是，由于該制動系統采用氣、液兩種介質，需要兩套管路，裝載機排氣時，噪聲比較大，還有就是容易產生氣阻，導致制動失靈，容易造成危險，需要單獨加制動液，所以在國內的裝載機上，基本在6噸以下的裝載機上使用該系統，大噸位的裝載機由于需要的制動壓力較高，這是氣推油制動系統所不能滿足的。
隨著卡特等知名廠商對制動系統的更新?lián)Q代，另一種制動形式應運而生，就是全液壓制動系統。其主要有腳制動閥、充液閥、蓄能器等液壓元件組成，下面將就全液壓制動系統的構成及工作原理給廣大甲友做一個簡單的分析和介紹，以便大家比較并選擇。

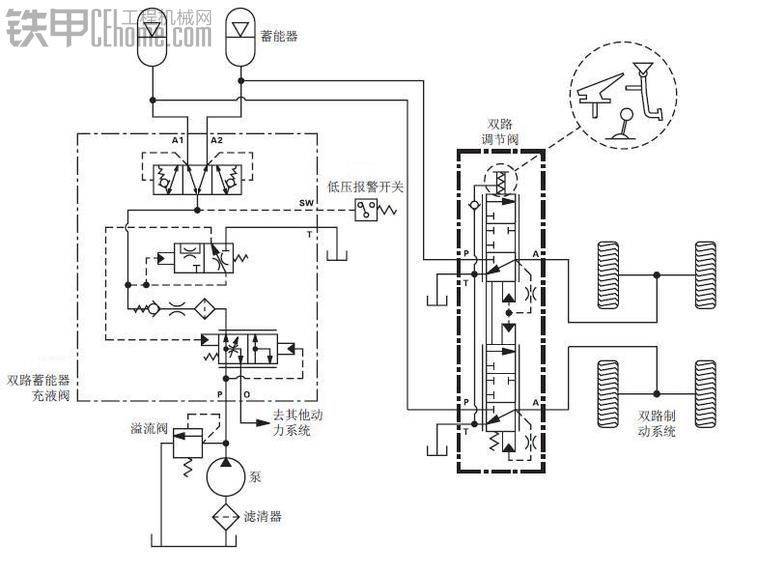

首先看一下雙回路全液壓制動的原理圖。

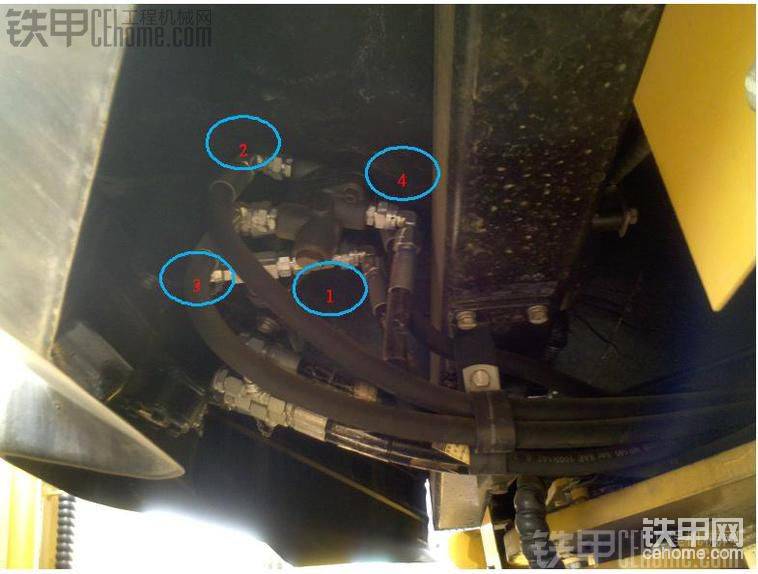

上圖中紅色圓圈部分為雙回路的腳制動閥，這種腳制動閥有兩個相對獨立的輸出口，能夠在制動系統的一回路出現問題時，另一回路可以繼續正常工作。

上圖中1口接制動泵出口，也就是制動閥的進口；2口接前橋制動；3口接后橋制動；4口接制動閥回油。

上圖中管路連接的元件就是充液閥，這個閥的作用是根據實際的需要從回路中為蓄能器充液。并且這個充液過程是在預先設定的充液速度下完成的，在預先設定的壓力范圍內是相對恒定的。

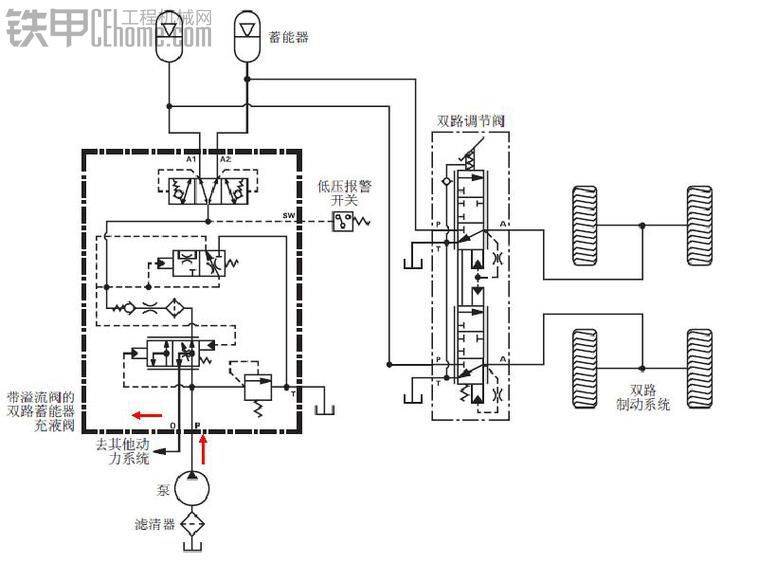

蓄能器充液進行過程：充液閥的兩個閥芯工作在上圖中紅色圓圈的位置，從制動泵出來的油液通過充液閥充液閥芯進入到蓄能器，給蓄能器充液，此時由于蓄能器內部壓力比較低，所以兩個閥芯才工作在此位置。

蓄能器充液完成過程：當蓄能器內部的壓力達到設定壓力，充液閥的兩個閥芯工作在上圖中紅色圓圈的位置，表明充液完成。制動泵輸出的油液進入到其他動力系統，主要為先導閥提供動力源。

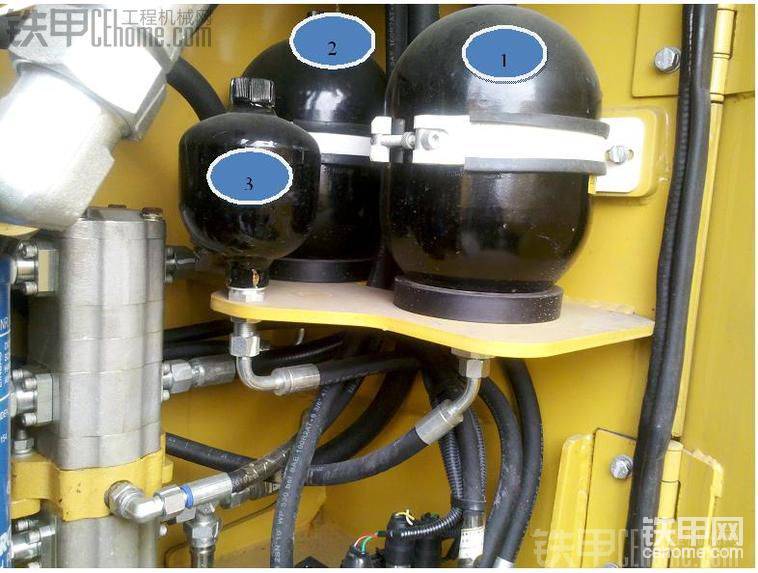

上圖中的三個蓄能器分別為：1為前橋制動蓄能器；2為后橋制動蓄能器；3為停車制動蓄能器。前兩個為行車制動蓄能器，其大小由制動器排量所定，滿足連續六次制動后，制動系統壓力不能低于設定的最低制動壓力。

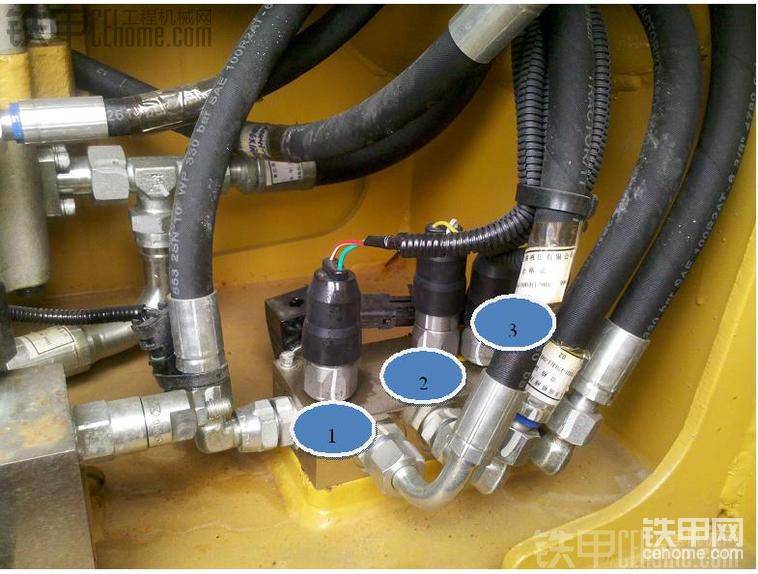

上圖中的閥塊為停車制動電磁閥塊，實際上就是一個二位三通的電磁閥，當電磁閥給電時，小蓄能器中的油液進入到停止制動器，實現停車制動；當電磁閥失電時，制動器中的油液流出到油箱，解除制動。上圖中序號1為停車制動低壓報警開關，2和3為行車制動低壓報警開關，當制動壓力低時，進行聲、光報警，提醒駕駛員注意安全。

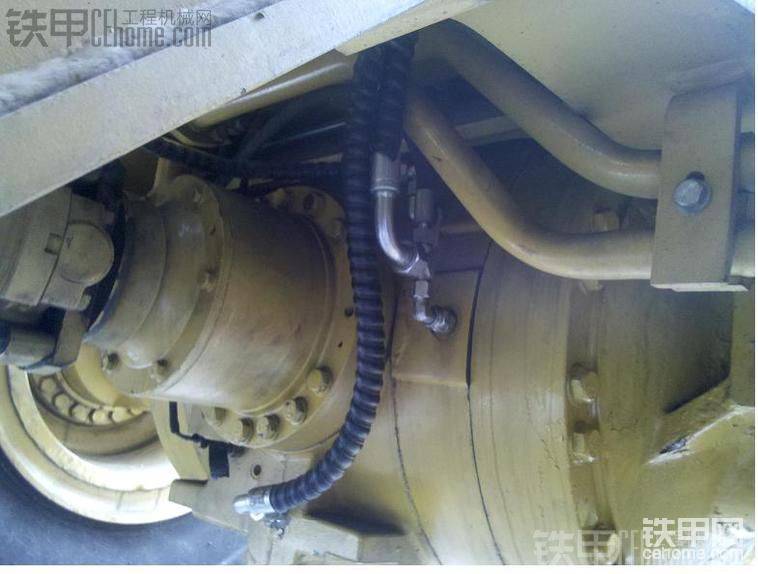

從腳制動閥的油液進入到橋制動器，推動摩擦片，實現制動。

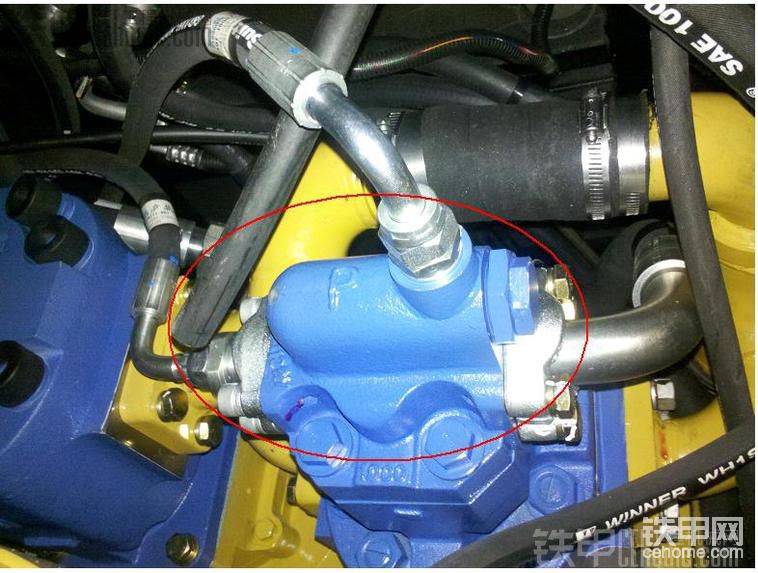

上圖就是為制動系統提供動力源的制動泵，多余的油液從充液閥流出提供給先導系統，所以上面的泵也叫制動先導泵。
對于全液壓制動系統來說，由于其使用的制動介質為與液壓系統相同的液壓油，所以與液壓系統共用一個油箱，便于散熱，從而保證制動效果。
從長期的發展來說，全液壓制動由于其便于維護，制動可靠等優點，必將成為工程機械制動的首選系統，對于大噸位的裝載機來說，全液壓制動是不可避免，今天給各位甲友介紹了全液壓系統，就是希望大家能夠了解行業的發展趨勢，各位可以看看你的機子是不是全液壓制動，卡特的肯定是，呵呵。
