下面說一說主要部件

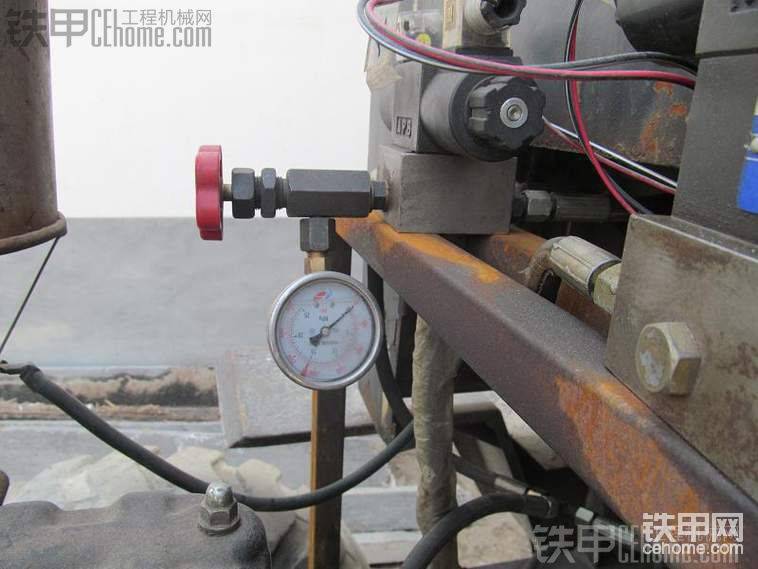

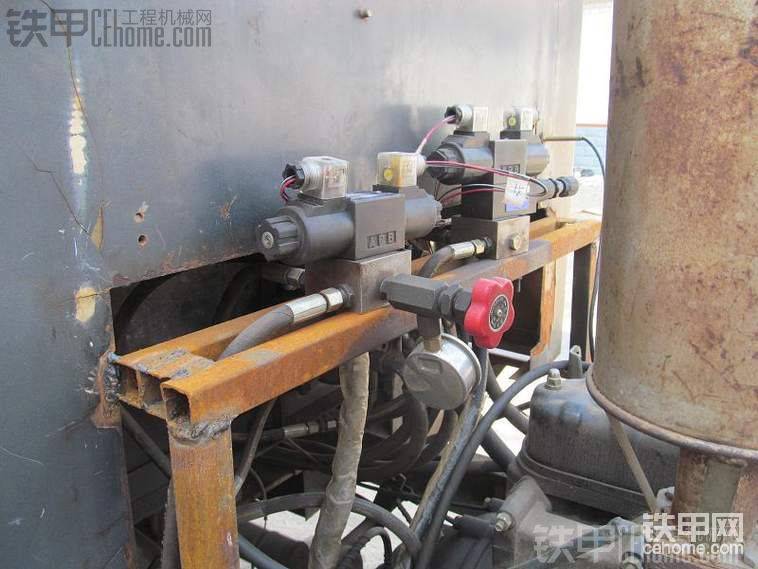

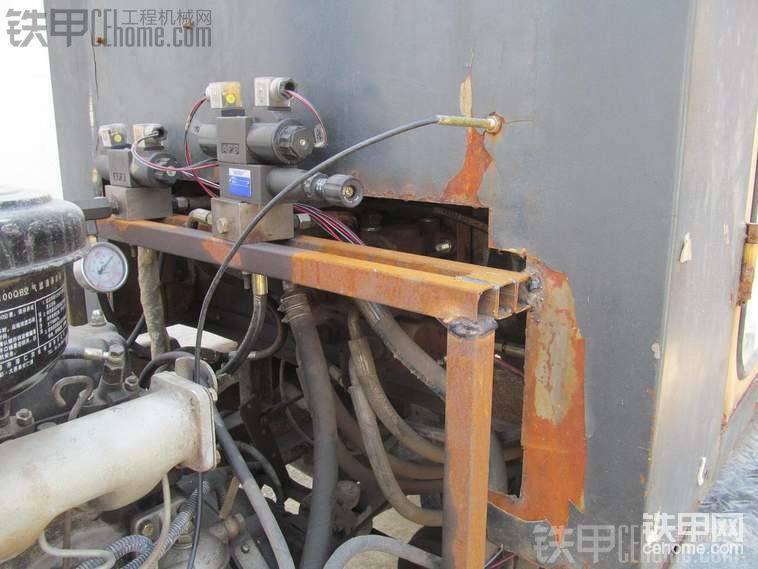

液壓壓力表，電磁閥，可調壓溢流閥，閥塊，自己焊的支架（丑死了），當時按尺寸下好料，結果拆原來的多路閥時，駕駛樓礙事，我把他給割了，割完后尺寸就不夠了。剩余的材料又不夠了，只能當支腿用了
工作壓力4.5P昨天出了點小意外今天繼續。

這就是主控器，還沒有固定，里面所有的零件都是自己買來一點一點焊接起來的，大部分兩件事網上購買的，甲友們注意了！！主控器上還預留了一個插頭，那是為了另一個設計預留的準備以后有合適的二手變矩器我要把變速箱換了（在我們這，那東西也不貴，嘿嘿。），具體的什么我先賣個關子

這是我的工作臺，旁邊還有兩大箱子零件，電子元件。我以前學過單片機，加上同學的幫助，做這個控制器不是太困難，從做的第一個到最后定型，我共制作了8臺，才覺滿意。

[table]
[tr][td][table]
[tr][td][img=758,0]http://img4.cehome.com/forum/201303/22/082936313m3p3o9upp5214.jpg[/img]
介紹一下這里，上面一個黑色的是發動機熄火開關，在座子旁邊的是主控器的電源開關，我加到這里是因為我自己用起來方便，中間的方孔，大家應該都知道，那是原裝多路閥安裝孔，多路閥拆去了，在這先罵句山寨的廠家，整個車的設計太扯淡了，拆不好拆，修就更不好修了，開起來還累得要命?。?！
[img=758,0]http://img4.cehome.com/forum/201303/22/083614e8eu8aduc3tel2te.jpg[/img]
[img=758,0]http://img4.cehome.com/forum/201303/22/083631994k30nblejginzq.jpg[/img]
[img=758,0]http://img4.cehome.com/forum/201303/22/083638sgprzqsliyl6iszy.jpg[/img]
這是控制手柄，很粗糙吧，方盒是自己焊的，鄰居幫的忙，也不用謝他，整天跟我借車，幫讓他做我豈不虧大了。上面塑料部件，那是我買了一個新的飛行游戲控制手柄拆的，花了98元淘寶上買的，他們說我老敗家了，上面3，4，5按鍵都是使用的。
3鍵是一鍵放平功能，任何位置。
4鍵是一鍵舉升功能，任何位置。
5鍵是緊急停止開關。
至于手柄固定嘛，使用強力磁鐵吸到上面的，邊上焊了4根細鋼筋，防止它位移的。焊的不怎么樣，自做的。
這里說一下用磁鐵固定，也是為了另一點，手柄可以拖車車外，人在地面上使用。維修的時候還省事
[/td][/tr]
[/table]




[/td][/tr]
[tr][td]這是視頻，一開始是演示手動操控升降大臂，收放料斗。
第二是演示一鍵放平，一鍵舉升，其中有一段時，當料斗卸料超過了放平位置時，自動收起料斗
第三是演示緊急停止，任何位置 舉升 放平
料斗停止工作和大臂開始工作，中間轉換的時候，停頓挺大，那是因為當初選先導分配器的時候，匹配的大了，是30裝載機上用的......
[/td][/tr]
[tr][td]
[/td][td]

[/td][/tr]
[/table]

后加裝的，副液壓油泵，雙泵分流，三角帶傳動

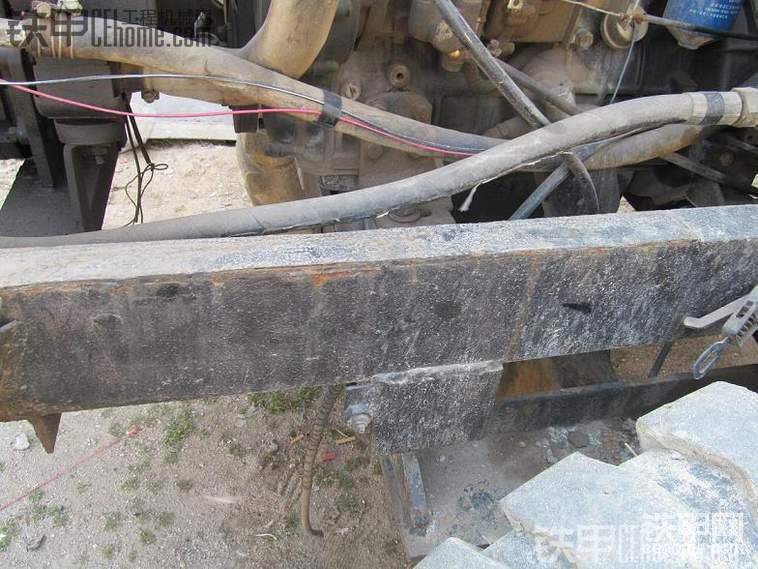

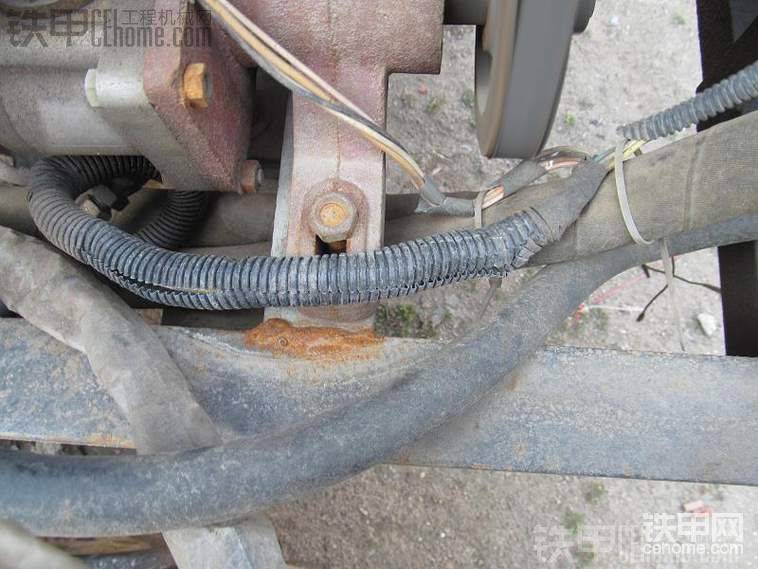

這里焊到了車架上，也是無奈之舉，實在沒地方安裝了。當時這種車輛沒有發動機減震，工作起來發動機不顫抖，所以選擇焊到這上面。

槽鋼車身，現在可沒有了....

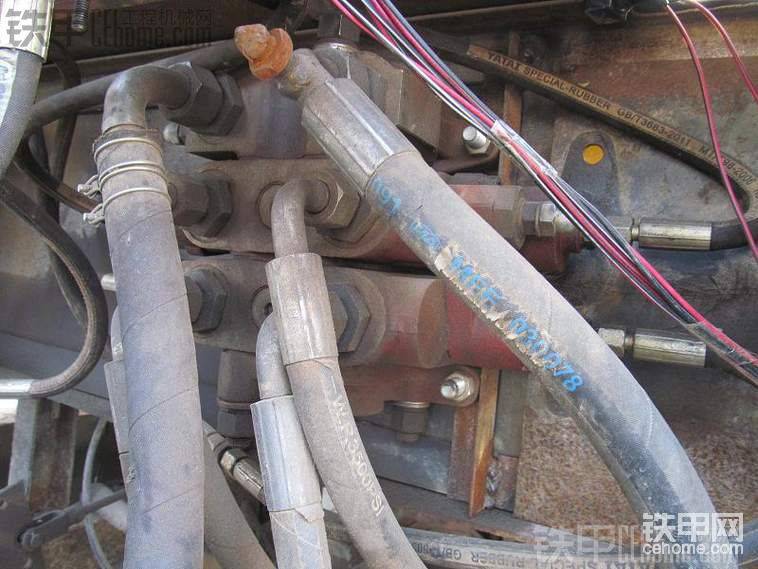

先導多路閥，青州產的。液壓管上有一個焊上的對絲，當時不懂液壓原理焊上去的，后來找的老師傅指點了一下，這也是眾多彎路之一
