終于忍不住了，個人改裝山寨小型裝載機，轉向變速集成控制系統

做出來好長時間了，一直沒有時間上傳，經過一段時間的實驗，今天跟大家分享一下。

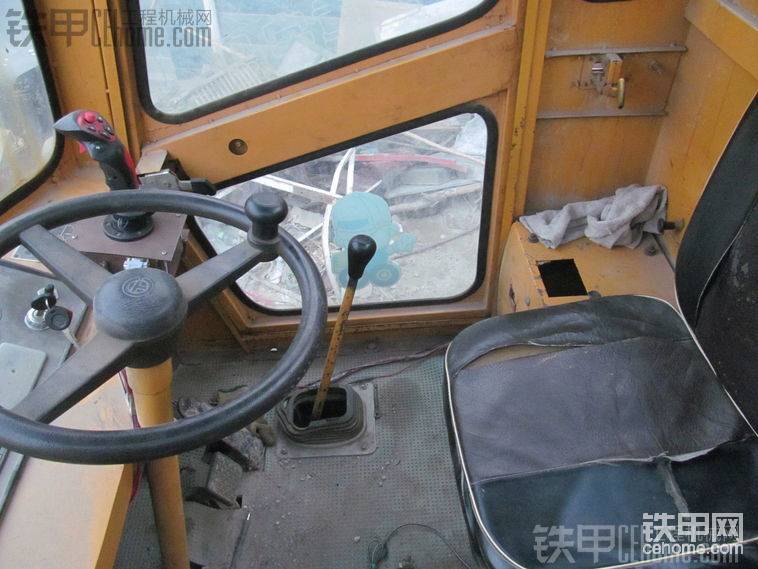

先看一下這是沒改裝之前的。

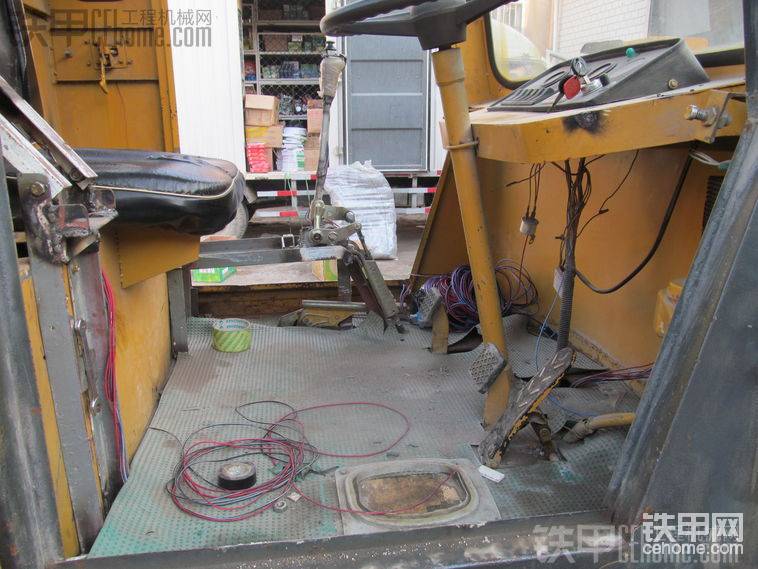

原來的檔桿拆除了，用了一塊木板蓋住了?，F(xiàn)在檔桿移到了左邊，而且連控制手柄也換地方了。改裝的時候可費勁啦。

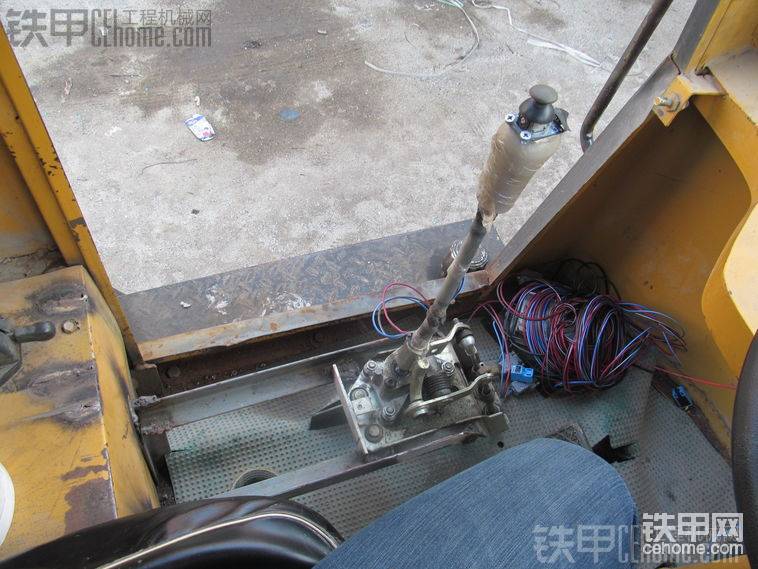

來張近照，自己焊的底座，下面的機構是買的福田汽車換擋桿，與變速箱連接使用的是軟軸，連球頭也是福田的，上面的就是轉向控制手柄。

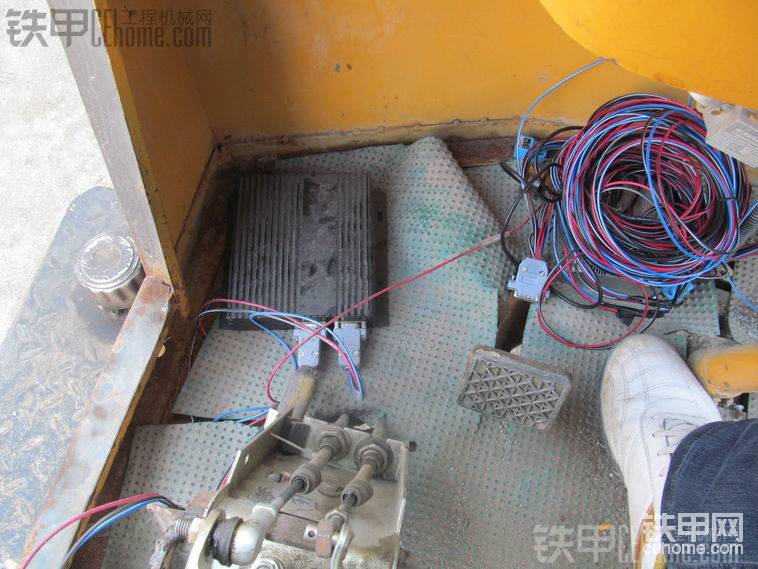

這就是中央處理器了，一直沒時間，還沒固定呢.......

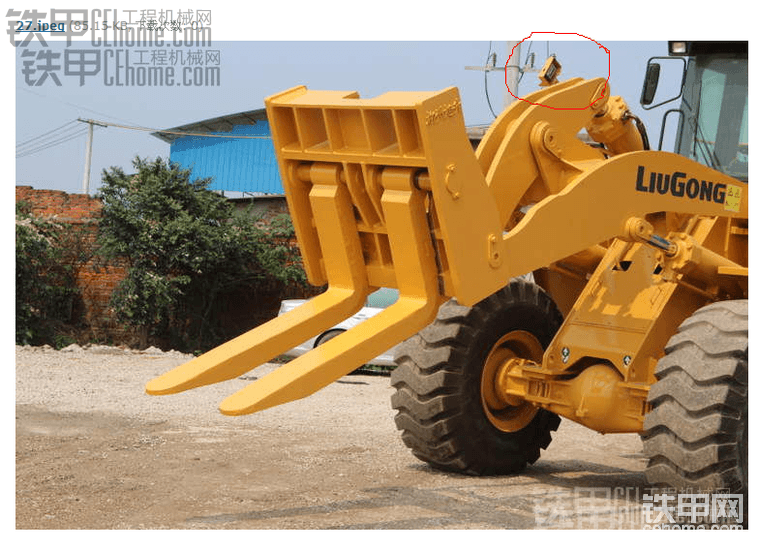

旁邊的是剛制作的仿照柳工高配裝載機制作的，料斗自動放平輔助設備。就是還沒試驗?zāi)兀羞@個想法還得感謝在我們論壇發帖的237416011甲友 發的  改裝CLG862裝卸叉組建  帖子

跟大家說明一下，我改的這臺車現在是  方向盤轉向與  手柄轉向系統兩用的，兩種功能的切換只要
按下開關就可以改變。

這是轉向電磁閥。

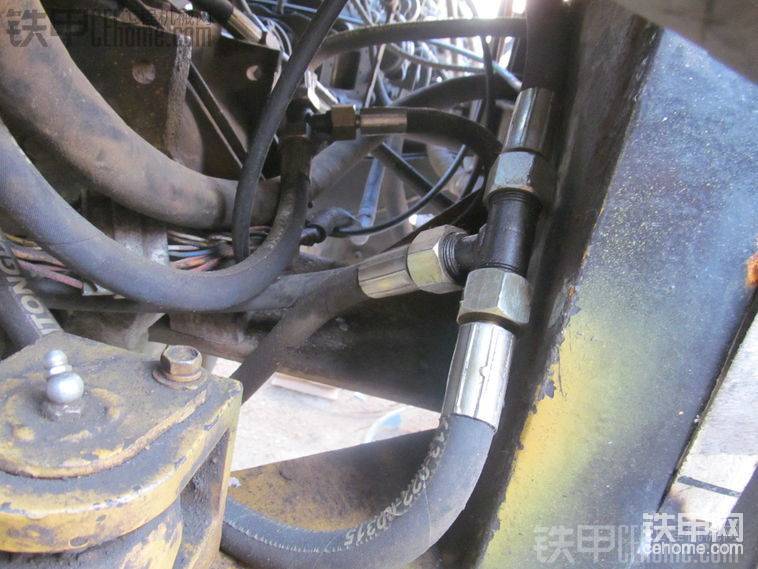

三通，因?yàn)槭莾煞N功能的，用三通在轉向油缸前，進行分路。

車子被我改的，油路好亂啊。

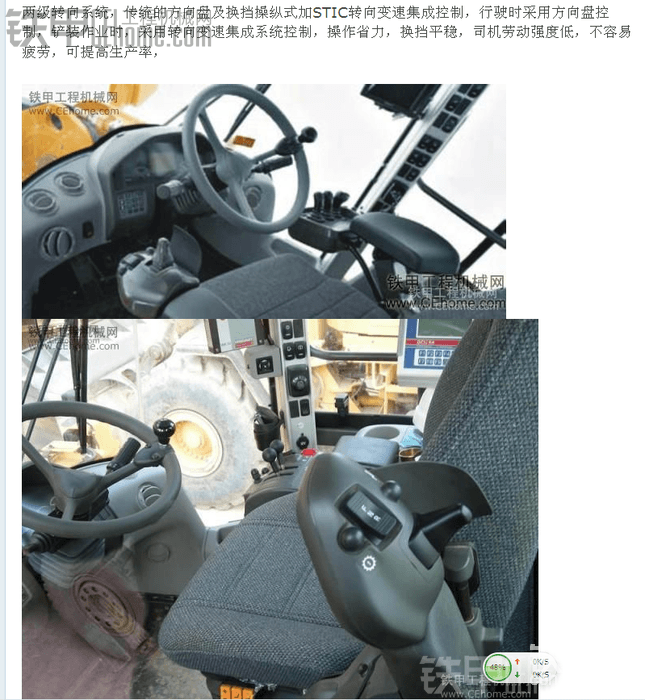

這張圖是，甲友  木魚  發表的     最先進的裝載機轉向系統     帖子中 的截圖，大家有時間進去看看，好帖子不能沉...
明天上 視頻，審核中。
