大型礦山大孔徑牙輪鉆機的空壓機如何配置

本公司生產牙輪鉆頭13862163466

回復  Atlas


    阿特拉斯科普柯DMH,DMH2，DMM3以及PV351和未來的CDM110都可以打311的孔徑，這些鉆機 ...
馬可的波羅 發表于 2010-10-31 15:39
絕對是高手。。。。。。

初來乍到，學習下，只知道ADS那邊做這么大的，

謝謝?。』罡傻亩嗔?，懂的就多了

HTK-1500L樁孔【50米】


HTK1500全液壓樁孔鉆機巖芯鉆機、水井鉆機、非開挖鉆機、礦山鉆機的基礎上，借鑒國外先進液壓鉆機基礎上自行研制開發的，該鉆機獨特的雙動力頭設計，使其更適于大功率鉆機合理分配功率，可用于電力、公路、鐵路、橋梁樁孔施工，配備捆綁式潛孔錘，可進行大直徑入巖樁施工，其施工效率是目前入巖樁孔最高的鉆機，該鉆機及施工工藝已獲得國家專利（專利號201420766541.0 ）。該鉆機將以其多功能、高性價比廣泛用于各樁孔工程領域。

參數
單位/Unit
Specifications
HTK-1500L
動力
Kw
Diesel Engine Power
160
發動機轉速
rpm
Engine speed
2200
動力頭輸出扭矩
Nm
Max. Spindle Torque
40000
動力頭輸出轉速	rpm	Dynamic output speed
0~100
樁孔鉆進直徑
mm
Pile hole diameter
200~1500
樁孔鉆進深度	m
Pile hole depth
50
鉆機起拔力
kN
Max. Pullback Force
200
鉆機給進力
kN
Max. Thrust Force
200
桅桿總高度
mm
Mast height
8600
桅桿調整角度
°
Mast angle
0~90
泥漿泵
Mud pump
6寸
移動方式		Mobile mode	鋼履帶自行式 汽車車載式
主機外形尺寸
m
Rig Size(L×W×H)
8.6×2.2×3.2
主機質量
kg
Weight
14500

給你個參考，（如果你指的空壓機是排渣空壓機的話，牙輪鉆機是通過水氣混合排渣，一般配螺桿空壓機）
牙輪鉆機排渣風壓一般為0.5MPa,主要考慮的是風量。
阿特拉斯PV351———兩臺54.8立的英格索蘭螺桿空壓機（孔徑310以上）
南昌凱馬KY-310——-36立、40.9立、49.2立可選，選用英格索蘭或復盛空壓，高海拔地區要選用大風量空壓機(310孔徑)
衡陽YZ-55基本和凱馬配置差不多。

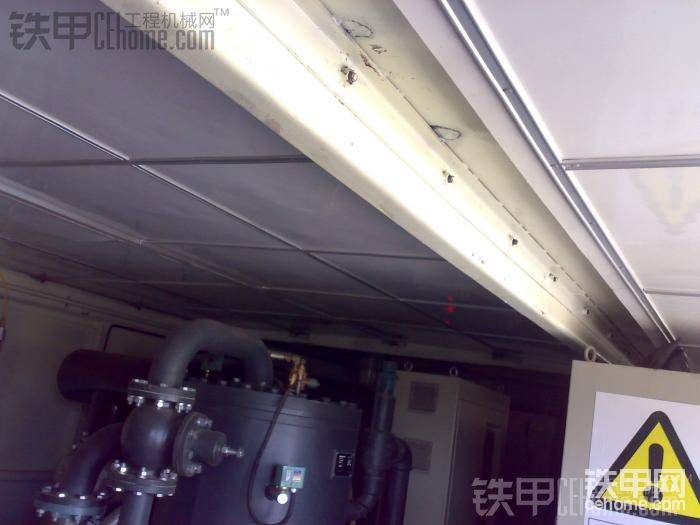

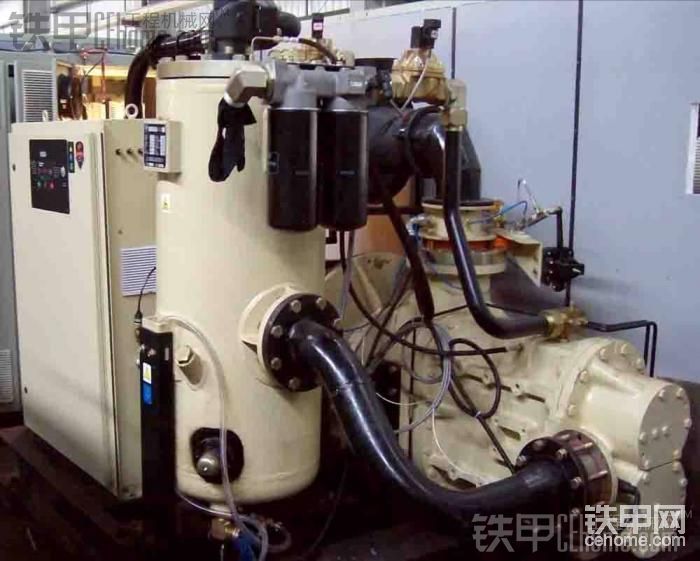

圖片從上到下：
KY-310鉆機配的英格索蘭空壓機
YZ-55鉆機配的復盛空壓機
PV351配的兩臺英格索蘭空壓機

鉆頭直徑     鉆桿直徑         空壓機排量
       13 3/4”           10 3/4”          2600-3800 CFM 		.
             12 1/4”            9 1/4”:          1900-3800 CFM
             10 5/8”            8 5/8”:          1600-1900 CFM
              9 7/8”            7- 7 5/8”:       1400-1900 CFM
              8 7/8 "              6"               1050- 1900CFM
              7 7/8 "          5- 5 1/2 "       1070-1600CFM
              6 3/4 "           4 1/2 "             600-900CFM
              5 1/2  "             4 "                600-900CFM

一般空壓機的排量與排渣速度有關，因此是范圍?？諌簷C越大，排渣速度越高，穿孔效率越高，當然，不排除大馬拉小車。我們不考慮空壓機的性價比。

5樓肯定不對，高風壓不用在牙輪鉆機上。

是，總是干活：）

行家！

個個都是高手啊.....小弟不才....拜讀了...
