自制適合大部分車型改裝的 裝載機自動放平輔助系統
以前上傳了兩個關于裝載機改裝的帖子，由于技術、成本、使用環境等眾多原因不利于甲友們的改裝造福甲友。今天上傳一個簡單的改裝帖子，不用改動油路成本低廉。 先上基本結構

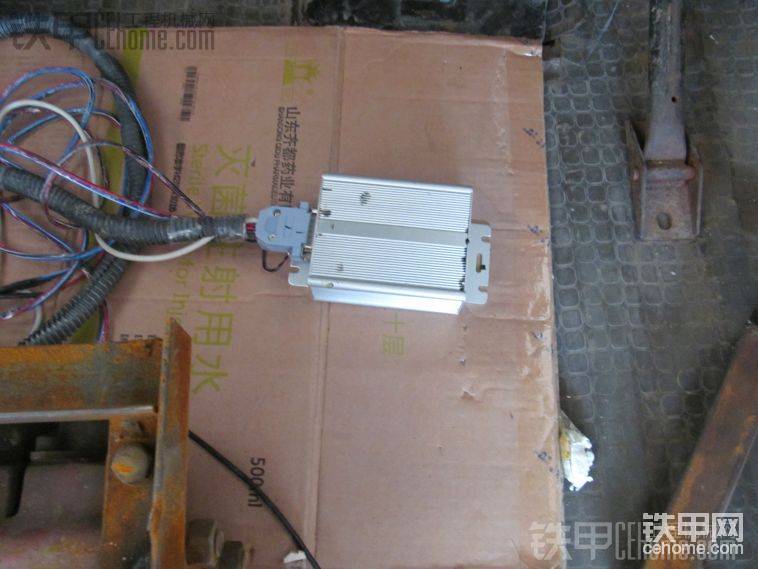

這是自動放平輔助系統 的主機

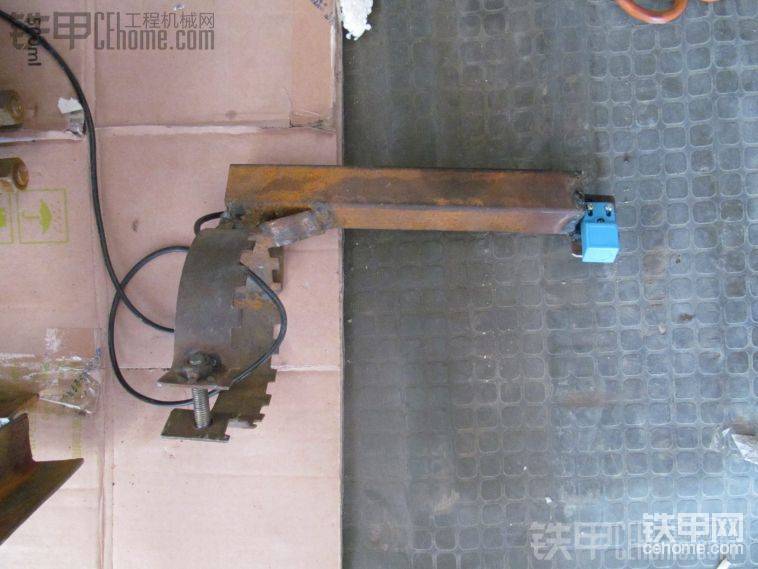

這是安裝在分配器操縱桿上的執行本分，這是一個底座總成，他是從中間孔穿過的，設計時就是為了安裝方便，底部用螺絲固定，不過圖上為了省事焊到上面。 底下的分配器 是從車上拆下來的，本以為沒用了，沒想到在這里派上用場了。 自己用三角鐵焊了一個框架，模仿的是分配器安裝在車上的樣子。

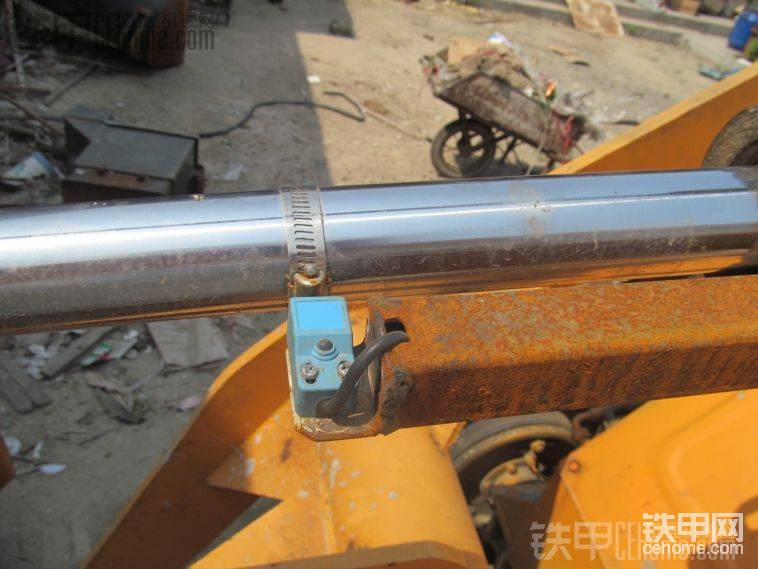

這是個安裝在料斗油缸的 感應定位裝置。安裝上就是這個樣子。 中間的感應點，大家應該都知道，那是水管的緊固環。這樣方便不同型號車輛 放平 位置不同，進行調整。 圖上停的位置，就是實際工作時的感應位置，怎么樣正中間,哈哈.....

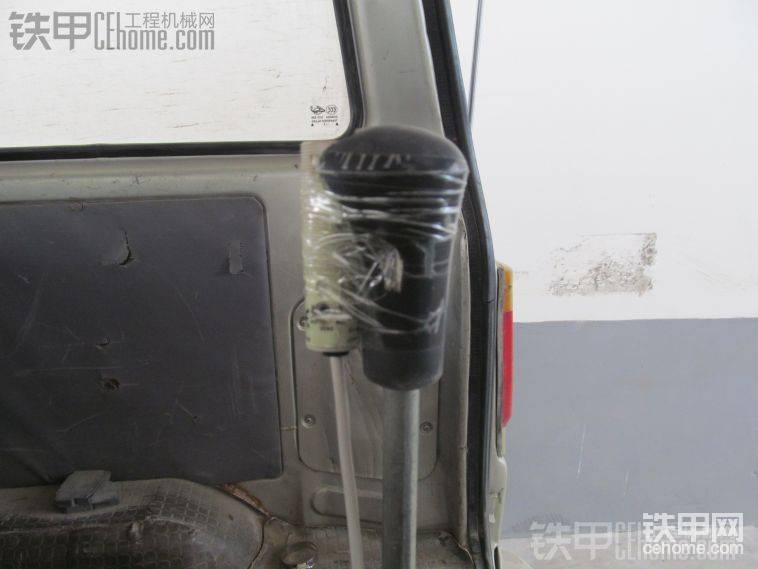

這是關鍵一點，上面感應器的作用就是，感應駕駛員的手有沒有放到上面 上段視頻
圖片
-
摯愛
2018-03-11
我的小裝上沒地方了.....等找個愿意的機主試試
回復（0）
-
夢醒不回頭
2018-03-11
樓主又出手了，
回復（0）
-
leeee
2018-03-11
這個功能是實現了，但是有一個問題就是對于手動多路閥來說，到達找平位置后，電磁鐵斷電后，手柄是不會自動復位的！
回復（0）
-
摯愛
2018-03-11
這玩意主要就是對新手作用大，在一個山寨小裝的卻不好開，視線不好。小裝前車架比較高
回復（0）
-
柳工906
2018-03-11
緊固環這樣放不磨油缸?
回復（0）
-
摯愛
2018-03-11
磨不壞，因為小型車的料斗油缸縮到最低端的時候，外面還露出一大截，就固定在外面露出的位置
回復（0）
-
摯愛
2018-03-11
http://player.youku.com/player.php/sid/XNTY1NDMxNTQ0/v.swf
回復（0）
-
LG168
2016-12-15
接近開關，原理很簡單
回復（0）
-
摯愛
2013-06-03
對于國產的裝載機短時間內恐怕只是個夢想，未來有多遠？誰知道呢！ 國內制造商制造理念和經營思路與國外不一樣吧，才讓我有了顯擺的地方
回復（0）
-
改什么呢
2013-06-03
也不能這么說，這樣的設計不是為了給新手用，在工況比較頻繁的情況下可以降低司機作業強度有什么不好呢!卡特大噸位裝載機連方向盤都改為手柄操作，可以想象不用再大幅度的抹盤子，在座位上輕輕動下手就完成了動作，這應該是未來裝載機設計的方向!
