整機無力原因之一：裝載機油門系統的調整

      前段時間有位甲友在論壇發帖說車子整機無力，找了好久都不知道原因，整機無力這個問題可以有很多方面照成，不是一句兩句話就可以解決的，我看了他說的現象后就從最根本，最簡單的油門調整方面叫他去查，沒想到還真是這個原因造成的，就是這個小小的簡單得不能再簡單的調整問題，困擾了他一年多，從這次故障就能說明兩個事情：第一，很多甲友是真正的”駕駛員“，不是自己的車子所以根本不去學習或了解一些簡單故障的排查和解決，開了N年的車還是一無所知，等有問題了才想到上網上來詢問。第二，很多故障其實早期就可以發現和預防，出了故障只要按照正常合理的順序，由簡至難由外至內去排查，基本都能解決，那種聽到整機無力，馬上就叫換工作泵的行為在本人看來就是一種不負責任的行為。好了說到這里，就開始介紹今天的內容，我這個帖子是專門發給只會開車的”駕駛員“們學習的，這個調整對懂維修的老師傅來說就不值一提了，你們幫我頂一下熱鬧熱鬧就好了！
       整機無力，如果是鏟土和跑車都沒力，那就要從最開始的動力源檢查了，因?yàn)槿绻裼蜋C(jī)動力不足，不管你怎么維修工作系統都是沒有用的，有些維修工大修完柴油機后隨便把油門線一接，踩不踩得到位也不管，從而造成修好柴油機也解決不了無力的結局。

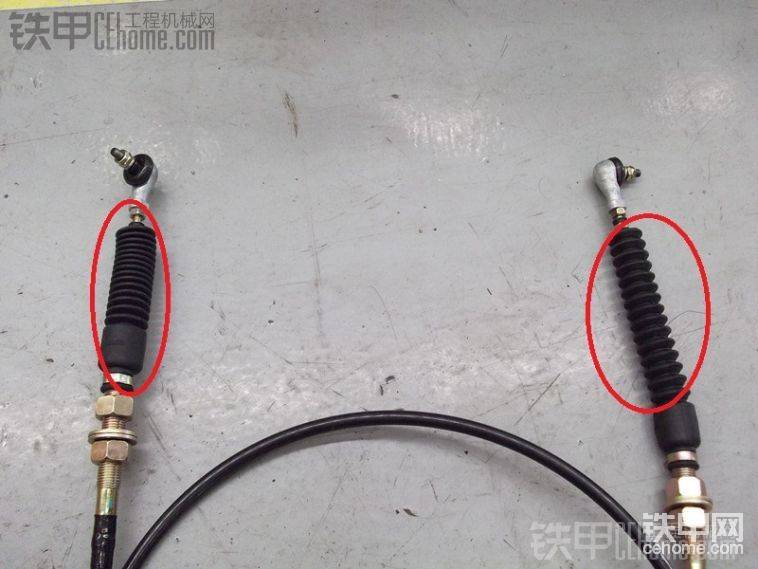

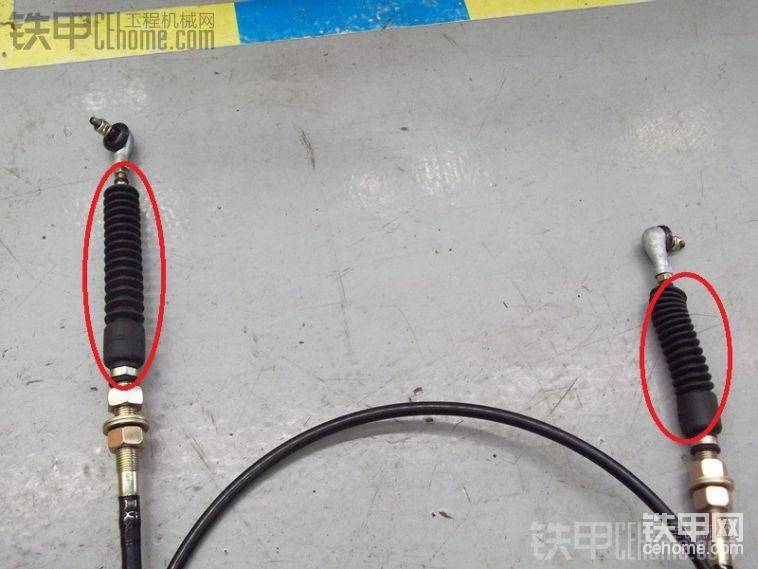

先看上圖，上面就是柴油機的油門拉線，在廠里我們叫”油門軟軸“，各柴油機廠用的軟軸都是自帶的，但結構和外形都是一樣的，當左邊軟軸內的鋼絲往上拉的時候，大家看左邊紅圈內那個膠套已經拉長，而右邊紅圈內的膠套就縮短了。

再看上圖，當左邊的鋼絲往下壓的時候，左邊紅圈內的膠套縮短而右邊的伸長，這樣一伸一拉就相當于在駕駛室內柴油門和松油門了，這樣解釋?xiě)?yīng)該看懂了吧？

這個就是駕駛室油門踏板下面的結構了，把油門軟軸的一頭連接固定在支架上面，這里要補充一點，前面說了這個軟軸都是各柴油機廠家配來的，但就是上柴的軟軸有點特別是有方向的，有一頭包有紅色膠帶的接在柴油機噴油泵的拉桿上，如果接反了油門怎么都踩不到底，包括我們廠里的人都有搞錯的。其他廠家的就不分了，隨便接。

油門踏板下面并不是隨便一接就了事的，正確接法如上圖，將鋁的接頭扭緊后，把鋼絲推到底，如上圖大紅圈處那樣，膠套都縮到底了就可以了，然后按這個時候的狀態在小紅圈處，自然的把兩個并帽扭緊，不要拉扯軟軸的外套移動，這時油門踏板的拉桿是像紅色豎線那樣垂直的。

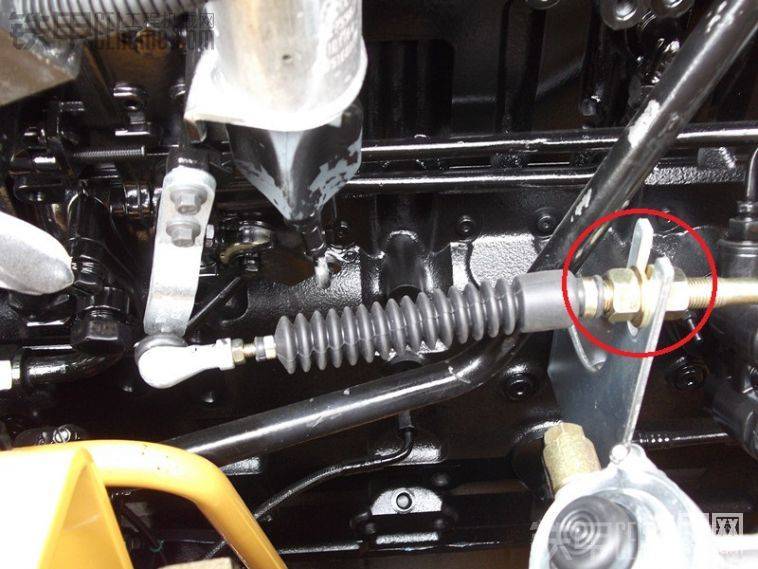

柴油機這頭的接法和駕駛室下面的接法一樣，在自然狀態下把鋁的接頭扭緊，然后將外套的固定并帽按自然狀態扭緊固定在支架上，接完后像上圖那樣，鋼絲處于伸出的狀態（膠套處于拉升的狀態）

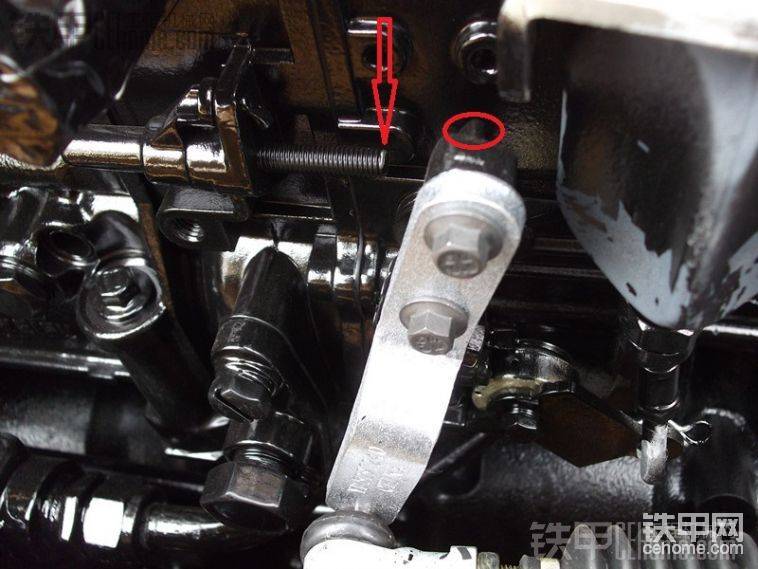

上圖紅圈處是噴油泵油門拉桿，上面有個突出的限位塊，當在駕駛室內踩油門到底時，這個限位塊要碰到箭頭處的限位螺釘才行。只要按照我之前說的方法固定軟軸外套的并帽，碰到限位螺釘是沒有任何問題的，就相當于柴油機能在最大油門2200轉工作。

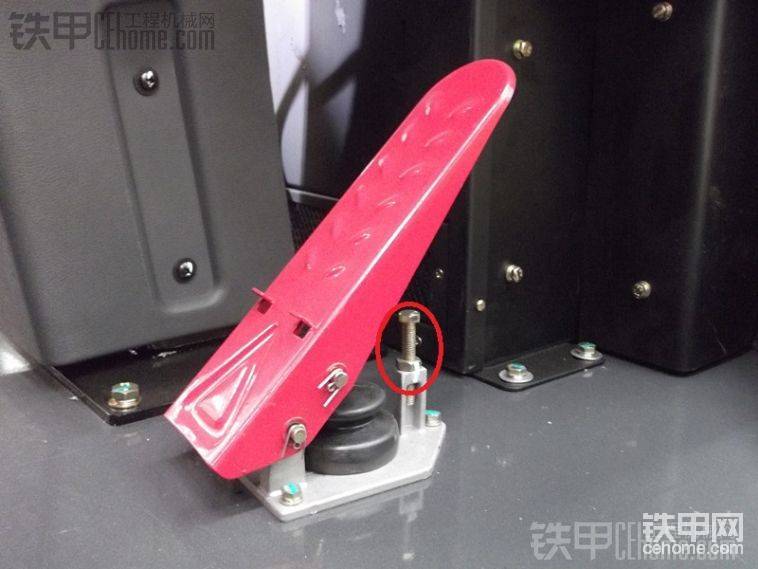

全部接好以后，駕駛室內的的踏板就是上圖這樣，紅圈處是限位螺釘，調整方法看下圖講解。

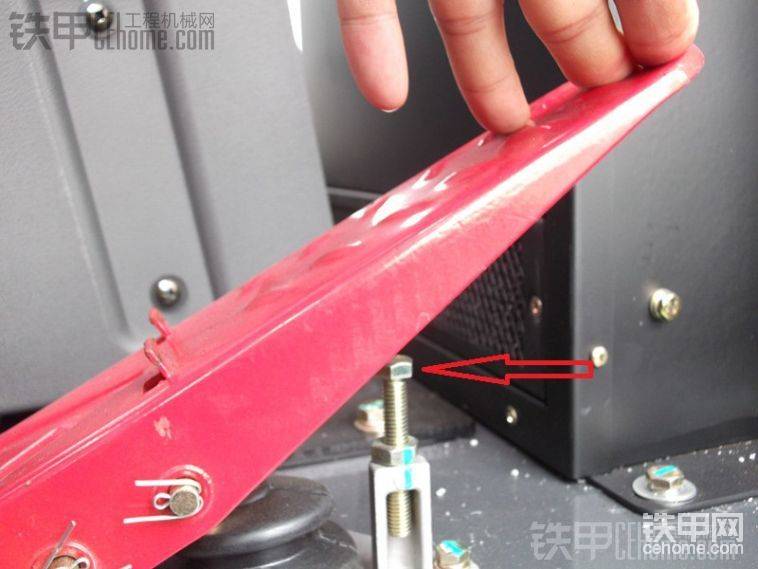

在駕駛室內踏板踩到底后不要?jiǎng)樱ㄓ涀∫欢ㄒ延烷T(mén)踩到底再調這個螺絲），把限位螺釘往扭到剛剛碰到踏板底部就OK了（圖上的螺釘還沒有調，我只是做個示范）

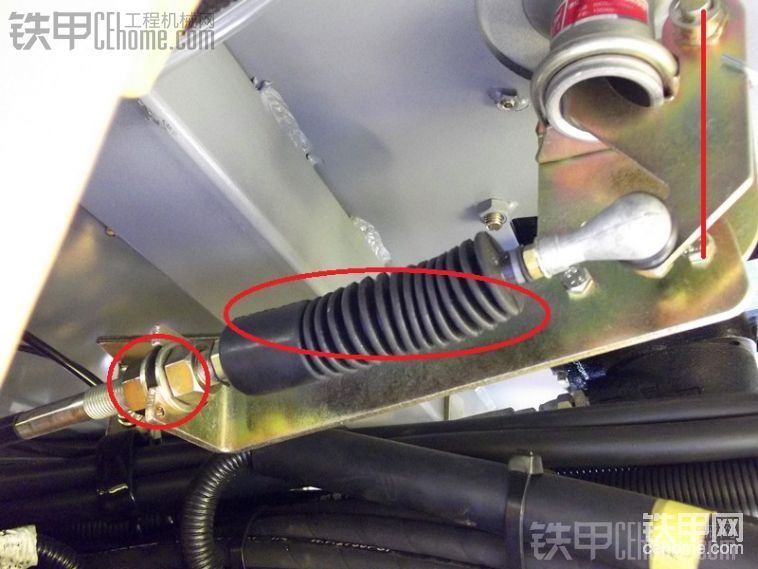

上圖就是油門踏板在踩到底時的狀態，油門踏板的拉桿帶動軟軸的鋁接頭往前走，軟軸內的鋼絲被拉伸，紅圈處的膠套就處于拉伸裝態了。

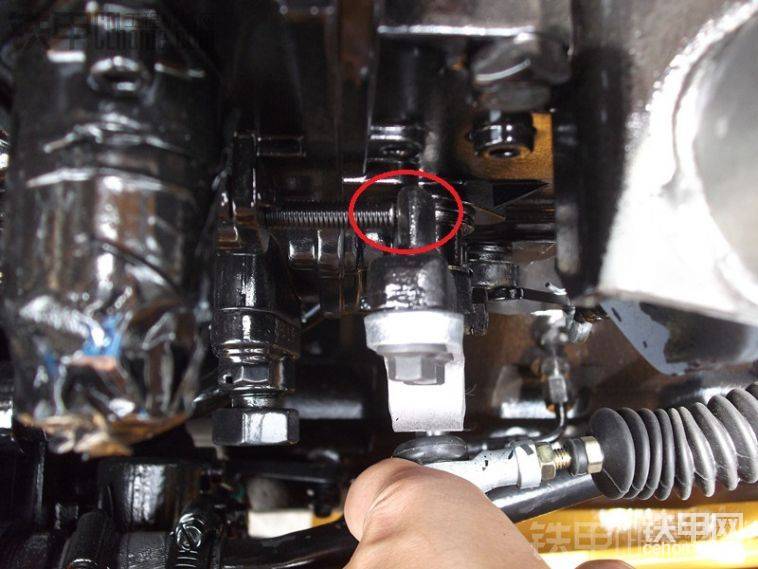

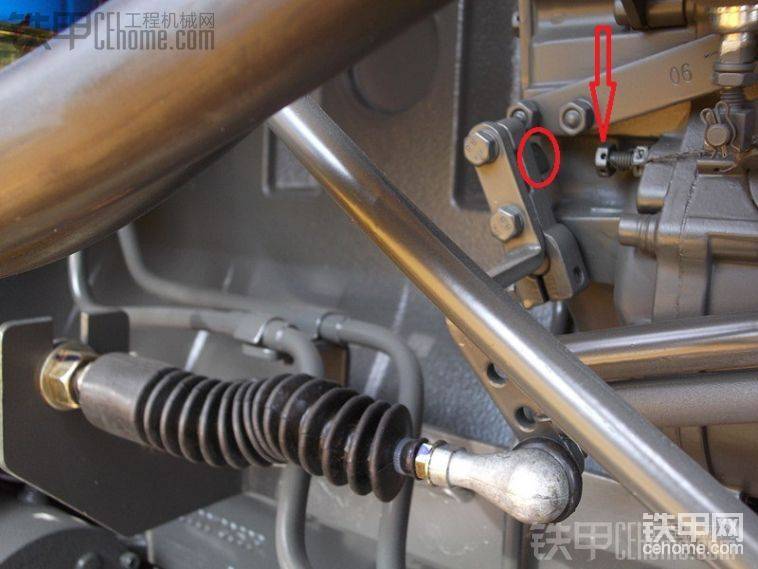

像上圖這樣，駕駛室內油門踩到底，限位塊頂住限位螺釘，這套系統就算裝配完畢了，如果這時整機還是沒有力，那就要進行下一步的故障排查：整機工作壓力檢測。
補充兩張圖片：

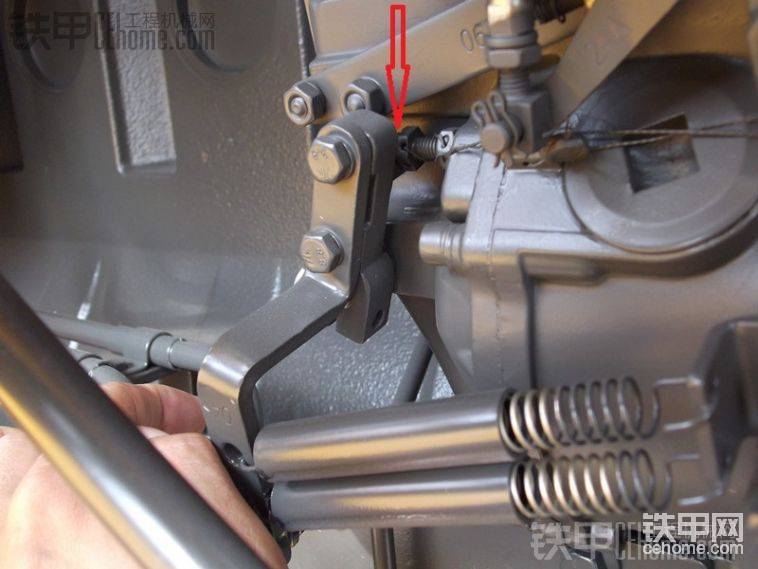

為了方便裝濰柴柴油機的甲友看帖子，再補這兩張濰柴的圖片，調整方法和上面東康的一樣，大家按照東康相應的介紹看濰柴的這兩張圖片就可以了
我將在下一篇帖子里講解如何對整機壓力進行檢測，謝謝大家觀賞和指導！
