50裝載機加裝電磁熄火桿子（揭露電磁熄火桿廠家坑爹騙錢技倆）

大家好，好久沒在鐵甲露臉了，不知道大家還記得我嗎？最近比較忙，加上前段時間該死的筆記本鍵盤罷工了，所以相機里積壓了很多珍貴的圖片，等有時間整理一下，發出來和大家探討一下。今天挑了幾張對大家可能有幫助的圖片，和大家分享一下，看完這個帖子，可能能幫你省3,4百塊錢，好了，廢話少說，讓我們進入正題吧。

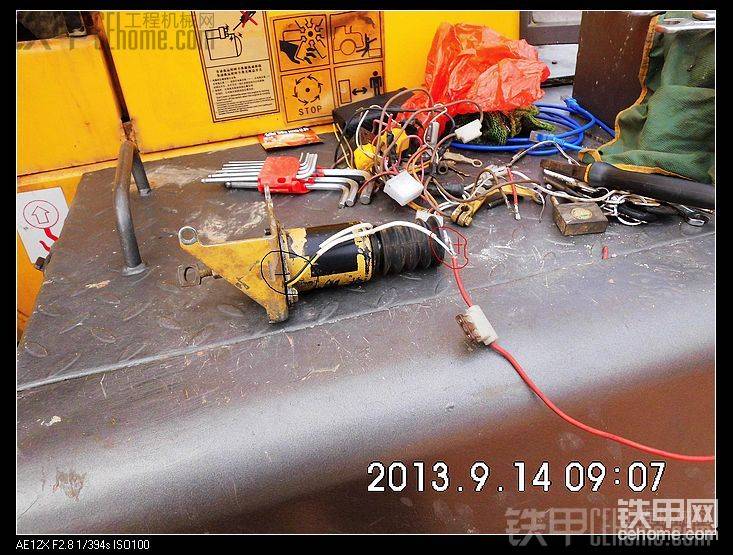

這個大家一定不陌生吧，上柴電磁熄火桿，（濰柴和上柴都一樣）這個是修理工廢棄的東西，看我怎么變廢為寶吧，順便揭露一下黑心的廠家騙人技倆，我們的錢已經夠難掙了，他們倒好，還設計一個動不動就壞的東西，讓你花冤枉錢，據說一個原廠的要300多，其實這東西一般不會壞的，壞的是里面用環氧樹脂包起來的電路，那個電路是蒙人的，說白了就是黑心廠家斂財?shù)那?，以后大家遇到這個壞了，不要去花錢去買，斷他們財路。右邊那一團讓人眼花繚亂的東西是剝?nèi)窝b后，讓大家看的清楚些。

這個是正面，那個中間黑的，長方形的黑東西是主角，N溝道可控硅，原理大家不必知道太多，其實就是個開關，控制黃線搭鐵的，就是說熄火開關工作時送出來的24伏電壓控制著黃線的搭鐵與否，而這個可控硅非常容易壞，一壞黃線就不能搭鐵了，電磁開關就不能工作了。以后大家遇到熄火開關壞了，把黑色圓柱體的東西剪斷，露出3根細線，按我下面介紹的接法，一般都可以使用。

黑線和黃線搭鐵，白線接一個20A保險絲，建議通電試一下，保險絲最好接在熄火鎖匙附近，能在保險絲前面加個繼電器就更好了，等有時間加好再補照片，濰柴的線顏色可能不一樣，等我改天另一個濰柴的拆了看是否一樣。

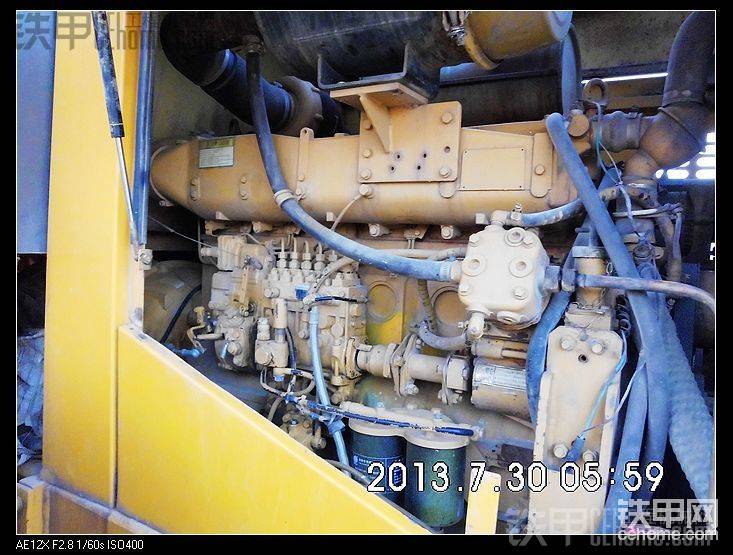

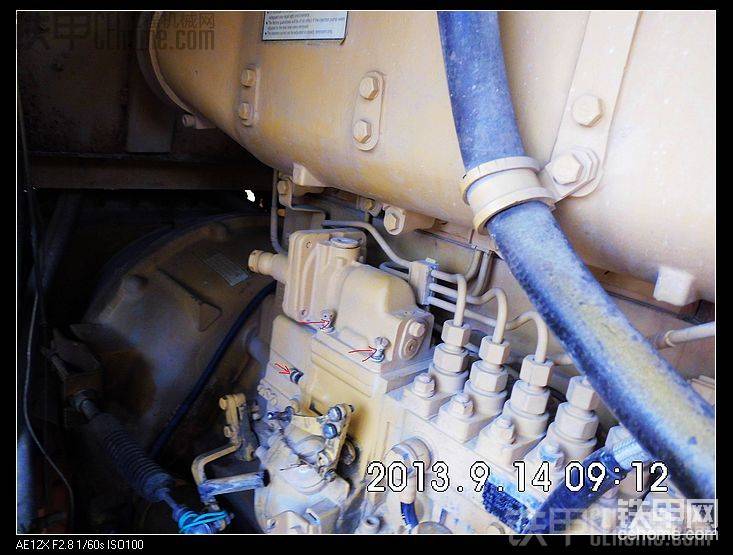

這個就是我的753發動機，手動熄火的。上一次熄火桿漏油處理的效果還不錯，快1000小時了，沒有漏油現象。

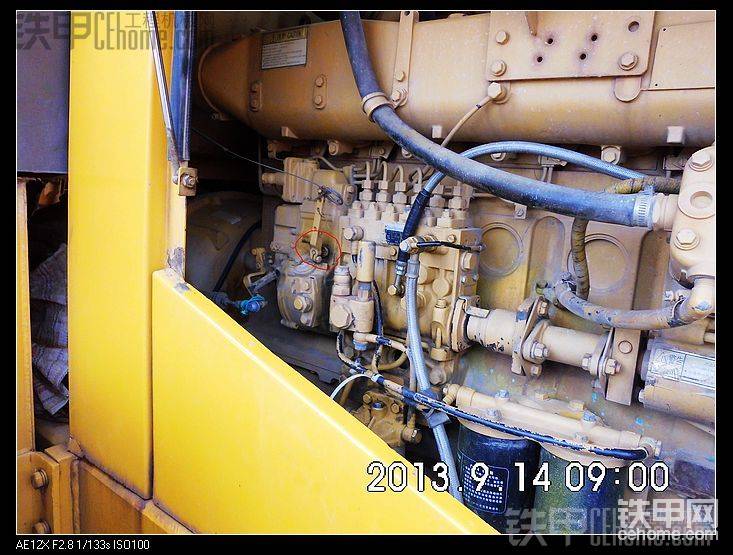

拆掉手動杠子，準備加裝電磁熄火裝置。

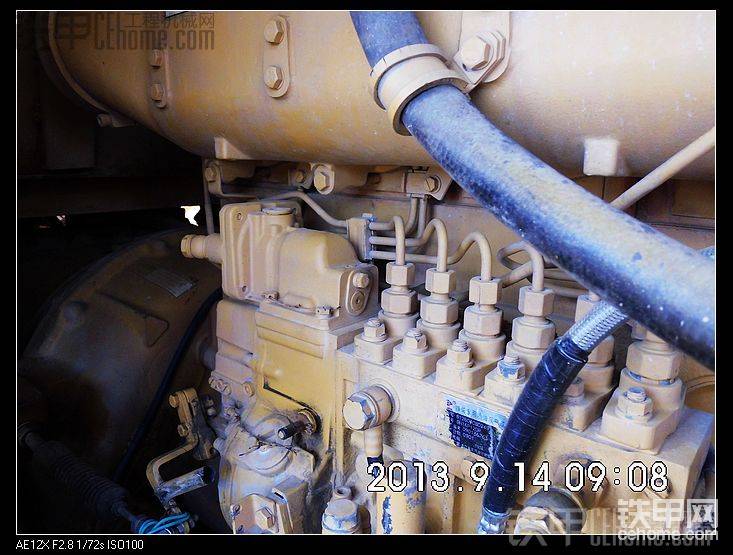

拆掉箭號處3個螺絲，裝上從報廢油泵上拆下的支架。

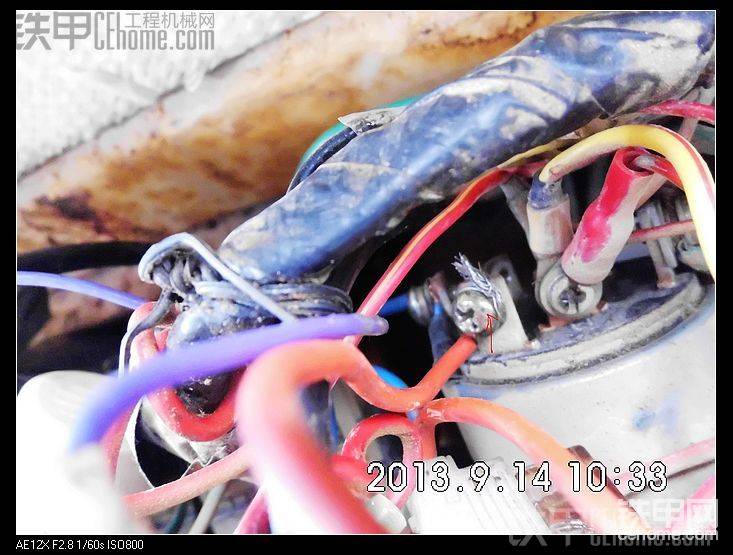

從箭號處引一根20A保險絲出來，控制電磁熄火開關。

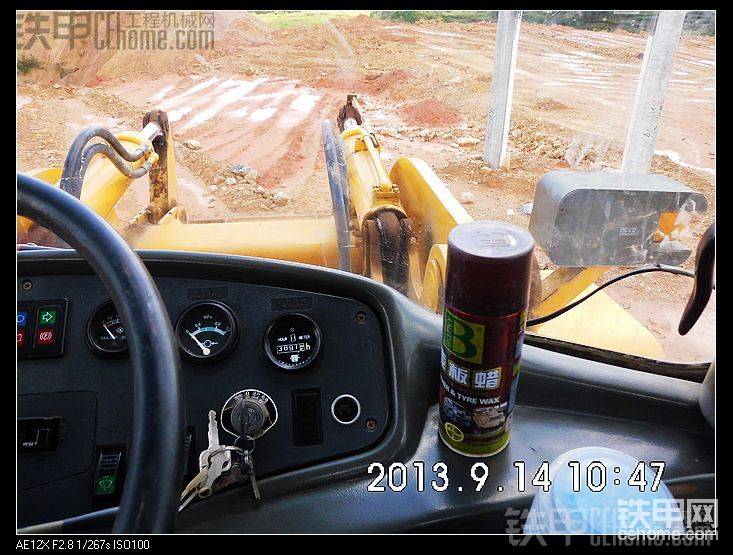

推薦一下，儀表盤光潔如新的秘訣。相機沒電了，下一次補效果圖。

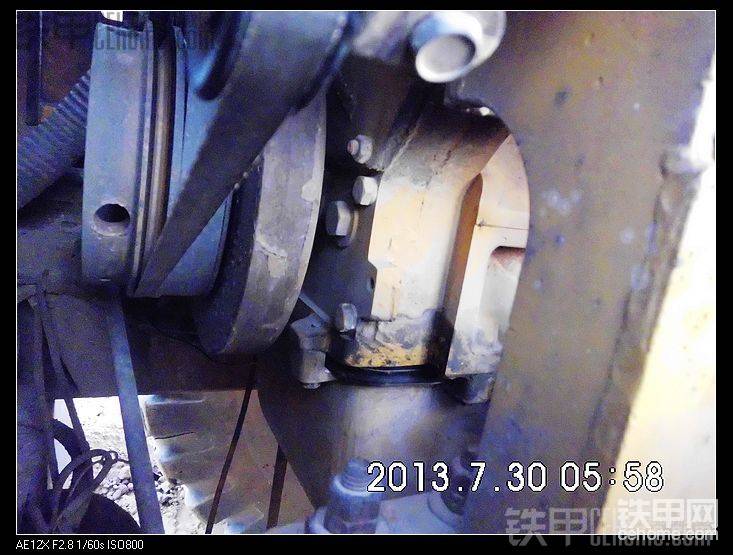

這是上一次油底殼漏油，檢驗一下效果如何。

高壓泵漏油處理，已經500小時了。

這個是我做的排氣管底部。

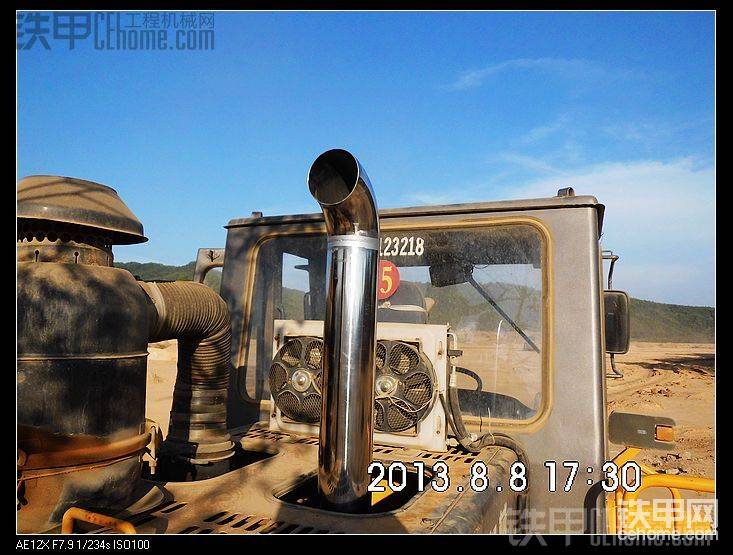

這個是我請人做的排氣管，大家喜歡的話改天發個制作過程。好了，今天發帖到此結束。最后說一句，電磁熄火開關廠家，我為你感到可恥，你們發的是不義之財，你們一年賺了多少黑心錢？
