發動機動態原理圖，不保存真的沒有了哦

金屬加工，用了三天時間搜集所有，傾其所盡，打造了這期史上最全發動機動畫及原理圖解，希望大家收藏，以后就真的沒有人再總結了（本人轉）。

轉子發動機——內燃機的一種，把熱能轉為旋轉運動而非活塞運動，如馬自達RX8

列式發動機——它的汽缸肩并肩地排成一排，L4發動機，一般的車都用

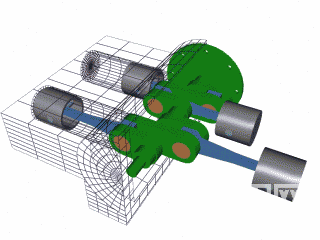

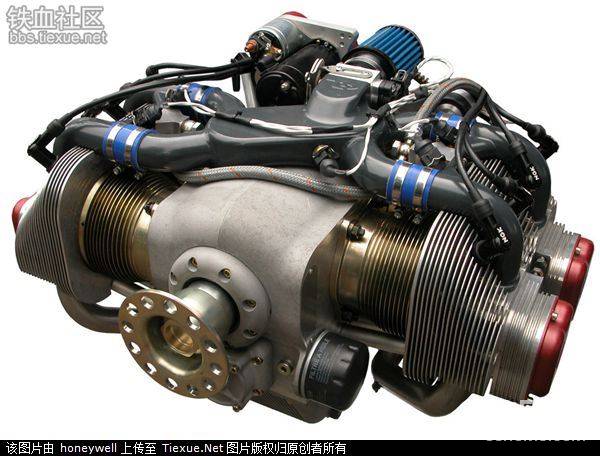

水平對置式發動機——汽缸排列在發動機相對的兩個平面上，保時捷911用的是這種的6缸

渦輪式發動機工作原理圖解

增加發動機做功過程

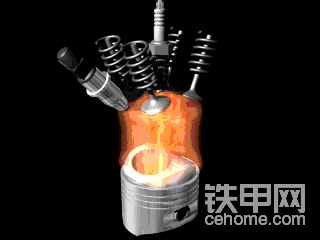

四沖程發動機做功過程

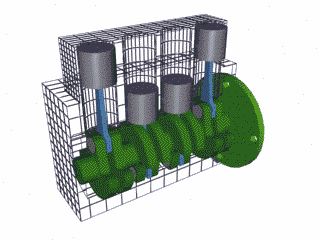

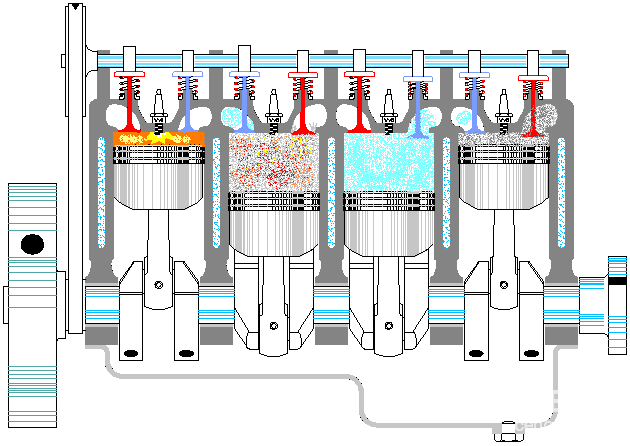

直列發動機

復雜一點的

加點顏色

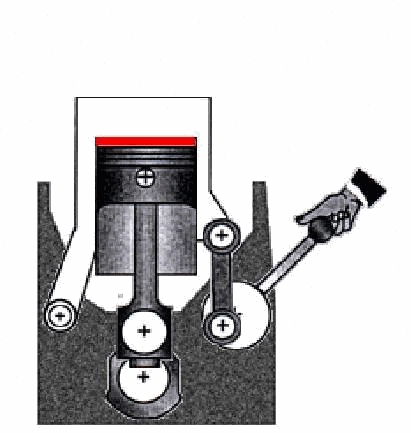

變壓縮比發動機

V型發動機——汽缸排列在成一定角度的兩個平面上，V6發動機

奎西發動機

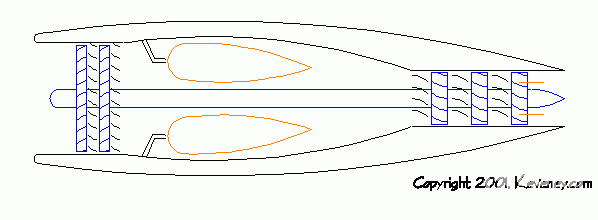

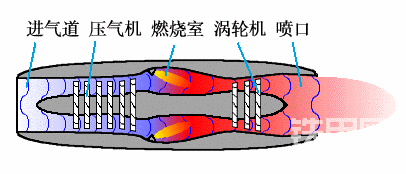

噴氣式發動機
噴射推進機

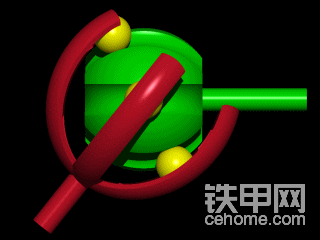

汽車萬向節

潛艇使用的斯特林發動機

  未完！要是喜歡等下再上傳！不喜歡就算了，
