K3V系列液壓泵的調整

[i=s] 本帖最后由 sunyu2rui 于 2010-12-16 21:00 編輯

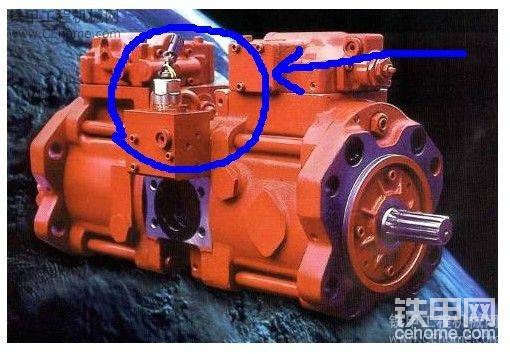

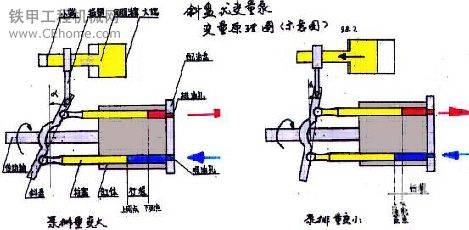

   現在的挖掘機多為斜盤式變量雙液壓泵，所謂變量泵就是泵的排量可以改變，它是通過改變斜盤的擺角來改變柱塞的行程從而實現泵排出油液容積的變化。變量泵的優點是在調節范圍之內，可以充分利用發動機的功率，達到高效節能的效果，但其結構和制造工藝復雜，成本高，安裝調試比較負責。按照變量方式可分為手動變量、電子油流變量、負壓油流變量、壓力補償變量、恒壓變量、液壓變量等多種方式?，F(xiàn)在的挖掘機多采用川崎交叉恒功率調節系統，多為反向流控制，功率控制，工作模式控制（電磁比例減壓閥控制）這三種控制方式復合控制。

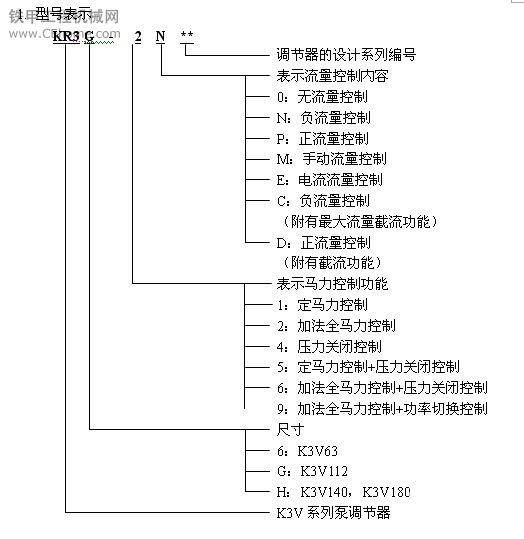

調節器代碼對應的調節方式

調節器內部結構


各種控制都是通過調節伺服活塞來控制斜盤角度，達到調節液壓泵流量的效果。大家知道在壓強相等的情況下，受力面積的受到的作用力就大。

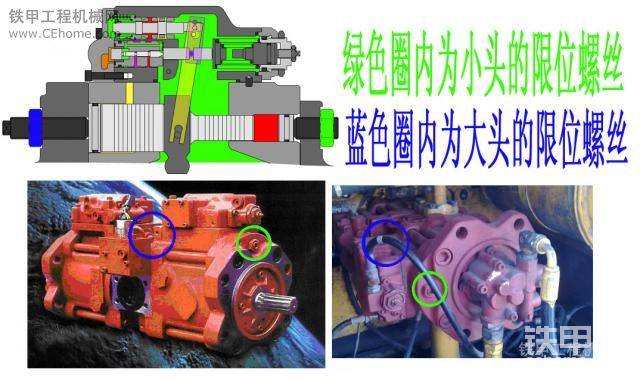

調節器就是運用這一原理，通過控制伺服活塞的大小頭與液壓泵出油口的聯通關閉來控制伺服活塞的行程。在伺服活塞大小頭腔都有限位螺絲，所以通過調節限位螺絲可以調節伺服活塞最大或最小行程，達到調節液壓泵的最大流量或者最小流量的效果。

向內調整限制伺服活塞最大和最小行程及限制最大流量和最小流量

   要談?wù)劮聪蛄骺刂?，就必須要弄明白反向流是如何產生的。在主控閥中有一條中心油道，當主控閥各閥芯處于中位時（及手柄無操作時）或者閥芯微動時（及手柄微操作時）液壓泵的液壓油通過中心油道到達主控閥底部溢流閥，經過底部溢流閥的增壓產生方向流（注當發動機啟動后無動作時液壓回路是直通油箱，液壓系統無壓力）。

所以方向流控制的功能是減少操作控制閥在中位時，泵的流量，使泵流量隨司機操作所屬流量變化，改善調速性能，避免了無用能耗。
大家注意方向流控制并非交叉控制，一個泵對應一個主控閥塊（一般主控閥都為雙閥塊）。如果單邊手柄動作速度很慢特別是回轉和鏟斗奇慢，復合動作正常一般就是反向流油管安裝反了。

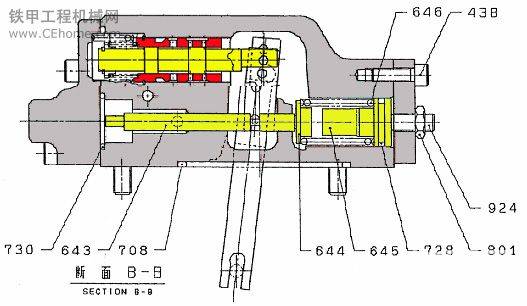

反向流的調整方法：就上圖而言，松開801的螺帽，調整924，松則流量減小，對應下圖的藍色曲線，挖掘機速度減慢。緊則流量增大，對應下圖的紅色曲線，挖掘機速度增快。

調整部位見下圖

功率控制其實就是讓液壓泵和發動機的功率匹配，防止液壓泵功率過大導致發動機憋車。簡單的說穩定工作后油門固定時發動機的功率是一定的，液壓泵的功率則是由機器負荷決定的，液壓泵功率等于工作壓力乘以液壓泵流量，當機器有負荷時液壓壓力增大，增大到定值時，調節器就要控制液壓泵流量減小，以防止發動機憋車熄火。要注意的是不是所有的憋車都是因?yàn)楣β士刂瞥鰡栴}，如果發動機功率低于正常值也會導致憋車。例如，憋車時發動機無黑煙，一般就是柴油泵磨損造成的發動機功率過低。

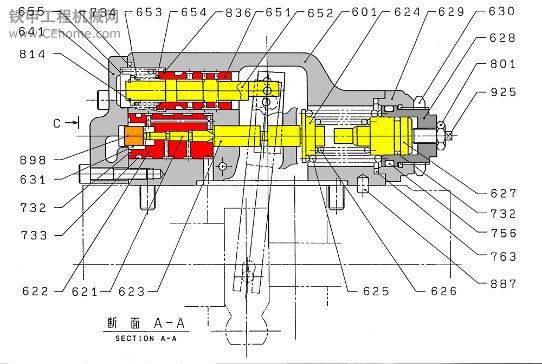

功率控制調節方法：就上圖而言，

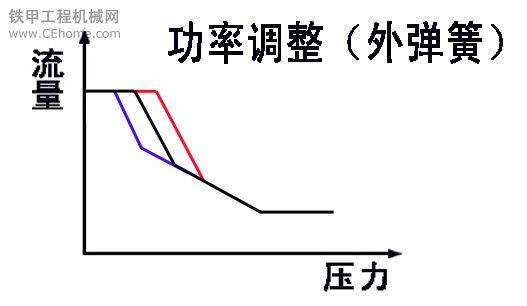

松630螺帽，調整628為外彈簧調整，重點是對機器低負荷時的調節，松則液壓泵功率減小對應下圖藍色曲線，緊則液壓泵功率增大對應下圖紅色曲線。

松801螺帽，調整925為內彈簧調整，重點是對機器高負荷時的調節，松則液壓泵功率減小對應下圖藍色曲線，緊則液壓泵功率增大對應下圖紅色曲線。

簡單的說就是嚴重憋車時（小動作時憋車）松外彈簧，輕微憋車時（大動作時憋車）松內彈簧。注意其實調整內外彈簧對整條曲線都有影響，但在這里為了跟容易理解在上面兩個曲線關系圖的未體現。實際調整部位見下圖

工作模式控制（比例電磁閥控制）則是對挖掘機特殊工作模式的控制，包括各種模式如整平，裝車等等，是挖掘機電腦根據模式選擇控制開關的指令，對挖掘機上的各種功能電磁閥（例如動臂優先，回轉優先等）進行控制，以控制主控閥上的功能閥，達到模式控制的效果，使挖掘機的協調性適應各種特殊工作模式。在這里只淺淺的談一下比例電磁閥，要知道為什么需要比例電磁閥，就首先明白液壓伺服控制有一定的延時性（見下圖），而電控調節則十分迅速可以彌補調節器的設計缺陷。

舉個例子來說明比例電磁的工作原理。例如：挖掘機在突然遇到高負荷（比如一開始挖淤泥突然挖到一塊巨石）時，調節器沒來得及控制液壓泵流量快速減小，就有可能使挖掘機憋熄火。出現熄火征兆就是發動機實際轉速降低，電腦通過發動機轉速傳感器感知發動機轉速低于油門旋鈕的指定轉速時，立即控制比例電磁閥打開利用先導壓力快速降低液壓泵流量，保證發動機不會憋車熄火。
簡單判斷比例電磁閥是否燒毀在做溢流動作時用鐵質工具靠近電磁閥看是否有磁力產生，如果電磁閥燒毀，應急處理可以將電磁閥閥芯先內調死。注意要檢查比例電磁閥插頭是否松動，有時插頭松動或者線路接觸不良會出現液壓泵流量忽大忽小，造成整車動作液壓抖動，特別是抬大臂比較嚴重。

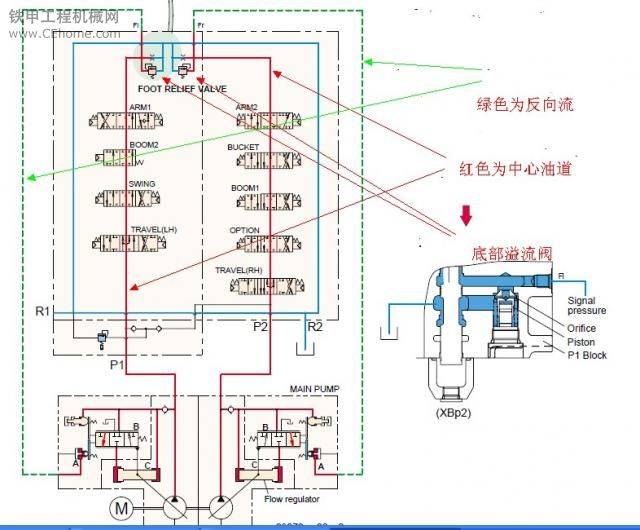

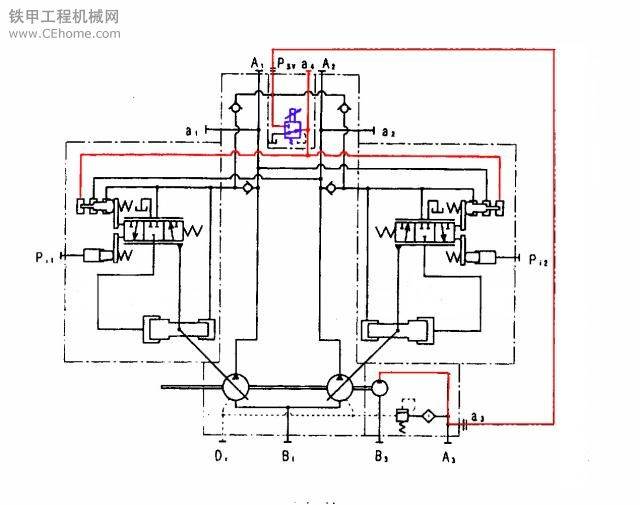

液壓控制原理圖如下，

實際位置如下，

如果有什么錯誤或者不妥的地方，歡迎大家指出，謝謝。
