玉柴力士樂液壓系統（附電器原理）

YC60力士樂液壓系統概述液壓系統最高工作壓力24.5Mpa；回轉最高工作壓力20Mpa；最大回轉速度約11.5轉/分；先導壓力4Mpa。液壓系統主要元件布置
工作油的流程a

工作油的流程b


工作油的流程c


工作油的流程d


液壓泵a


液壓泵b


液壓泵c


液壓泵d


液壓泵e


多路閥a


多路閥b


多路閥c


多路閥d


多路閥e


多路閥部分功能失效可能引起的故障主安全閥：如果閥芯發卡、磨損，彈簧變軟，會引起整個系統無力；過載閥：如果某個過載閥失效，會引起相應油缸的一個動作無力；補償壓力泄壓閥：如果閥芯阻尼孔被堵，挖機帶負荷啟動。如果閥芯被卡在打開位置，系統無力、工作速度慢；中位卸荷閥：如果閥芯被卡在打開位置，系統壓力很低、工作速度慢。甚至引起先導壓力較低；壓力補償閥：如果某個壓力補償閥打不開，相應的油缸（馬達）不能動作或速度慢。

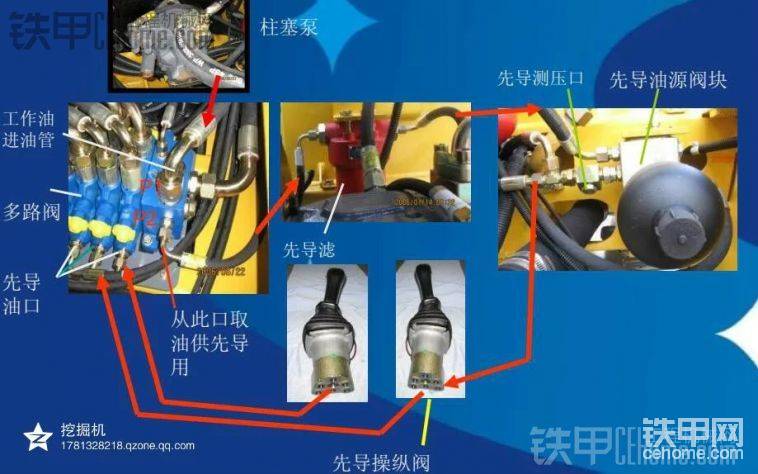

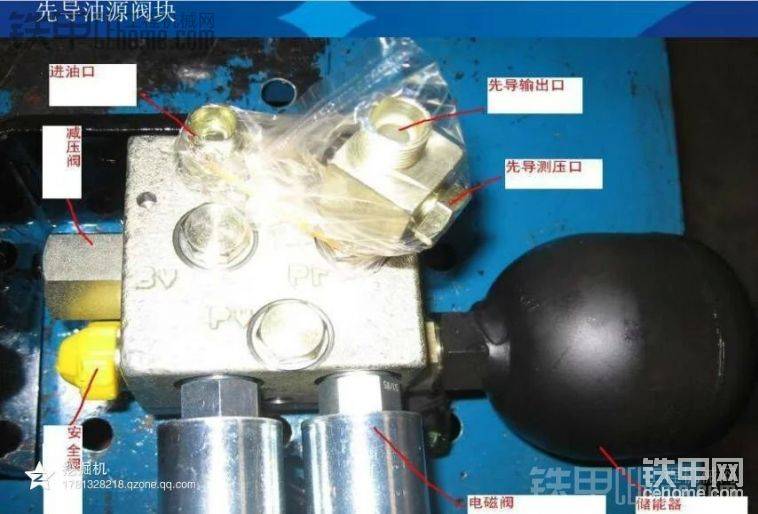

先導油路a

先導油路b

先導油路c

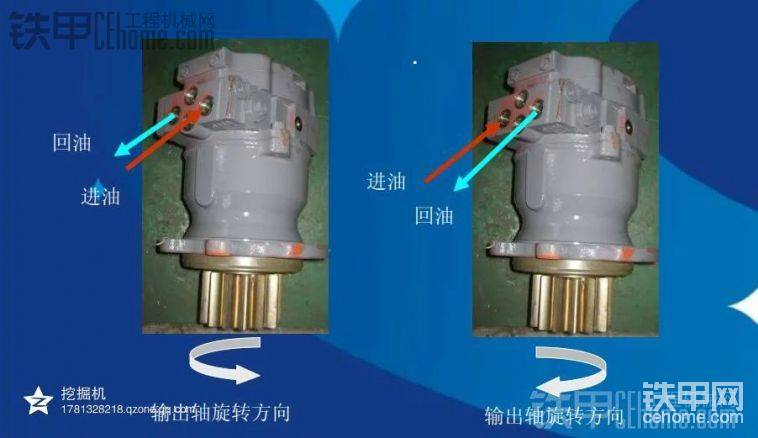

回轉馬達a

回轉馬達b

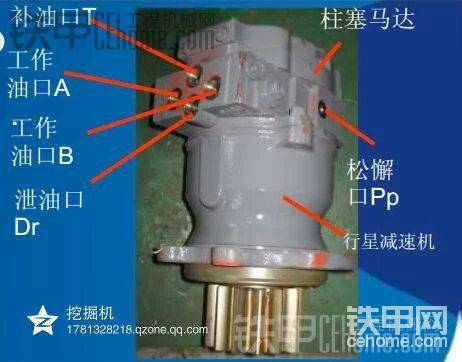

回轉馬達總成MSG-27P(KYB)由柱塞馬達和行星減速機組成回轉減速機減速比1/18.4[table]
[tr][td=96]型式[/td][td=114]理論流量[/td][td=125]   緩沖閥設定壓力[/td][td=153]馬達輸出扭矩[/td][td=180]制動解除壓力[/td][/tr]
[tr][td=96][/td][td=114]32cc/rev[/td][td=125]210kg/cm2[/td][td=153]1638Nim[/td][td=180]30kg/cm2[/td][/tr]
[/table]

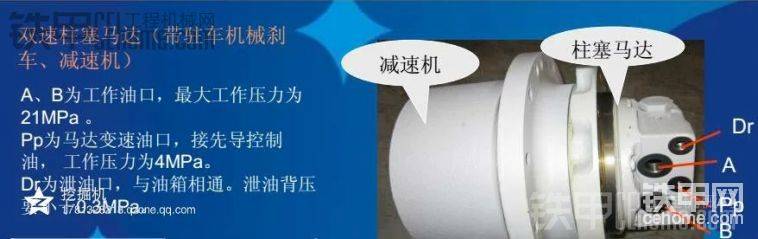

行走馬達a

[table]
[tr][td=35]型號[/td][td=118]馬達最大排量cm3/rev[/td][td=80]減速比[/td][td=120]馬達最高轉速rpm[/td][td=86]馬達最大壓力kg/cm2[/td][td=88]2速切換壓力kg/cm2[/td][td=68]輸出扭矩Nim[/td][td=71]制動解除壓力kg/cm2[/td][/tr]
[tr][td=1,2,35][/td][td=118]39.8低速[/td][td=1,2,80]1/62.4[/td][td=120]1785低速[/td][td=1,2,86]280[/td][td=1,2,88]20-70[/td][td=1,2,68]3570[/td][td=1,2,71]4.6[/td][/tr]
[tr][td=118]25.1高速[/td][td=120]2773高速[/td][/tr]
[/table]

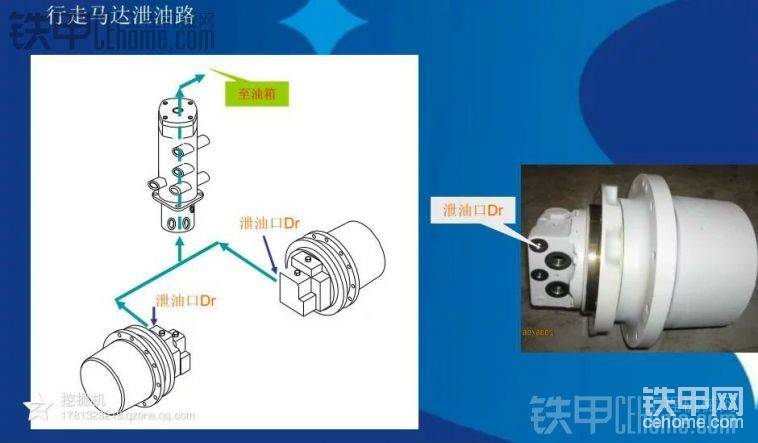

行走馬達b

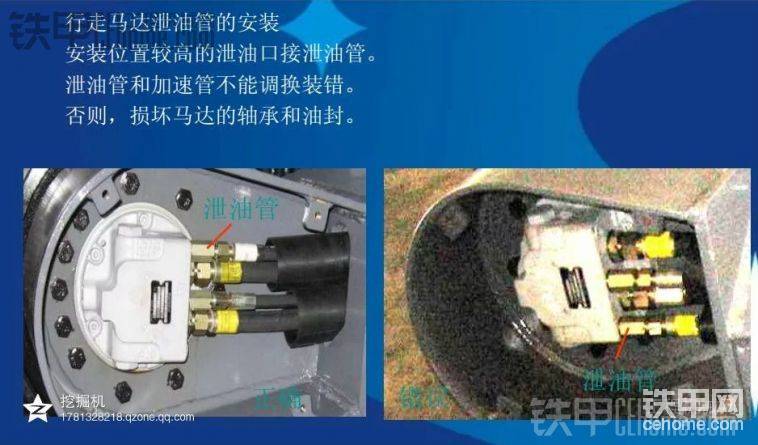

行走馬達c

行走馬達d

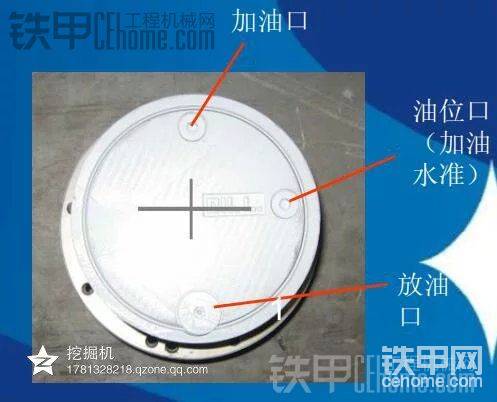

第一次更換時間是機器工作400小時。以后每800小時更換一次；潤滑油牌號：重負荷車用齒輪油GL5;更換潤滑油時，將減速機轉到上圖位置。
