改裝新源輪挖空調線路

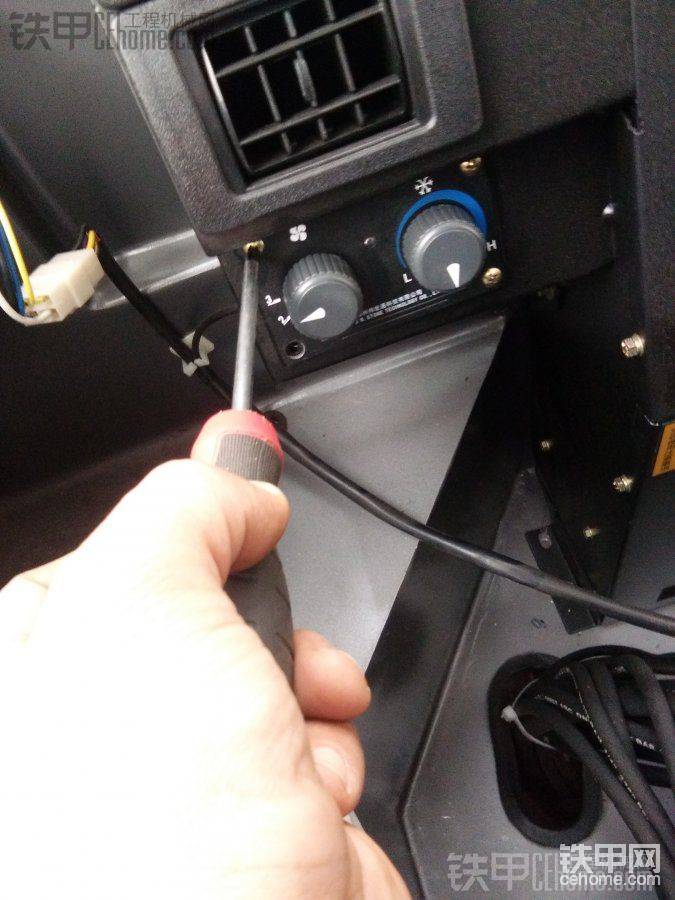

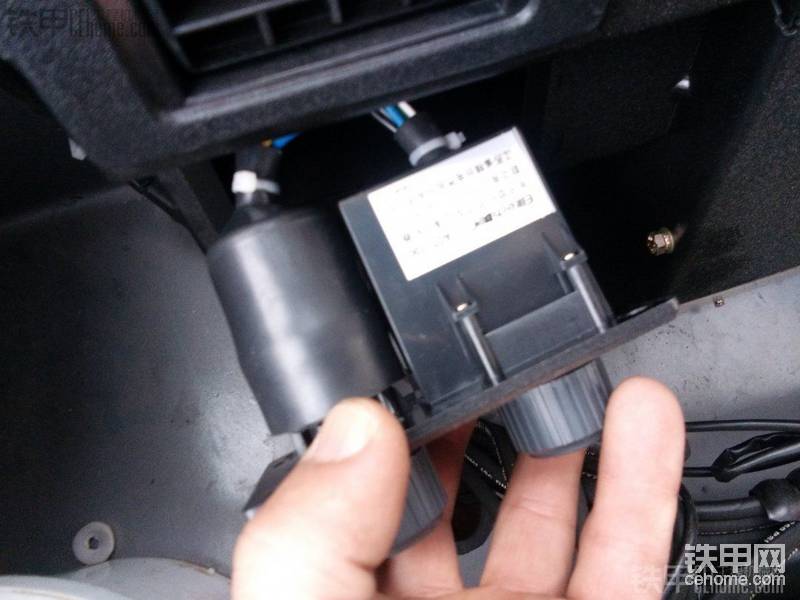

拆開蒸發器控制面板，

電子溫度控制器，負荷小，沒有壓縮機繼電器肯定要被燒掉，決定自己加一個空調繼電器，

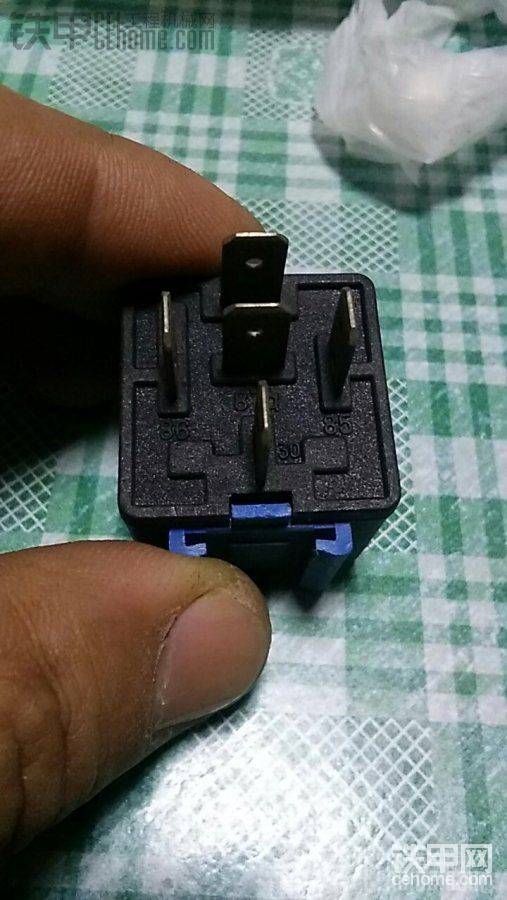

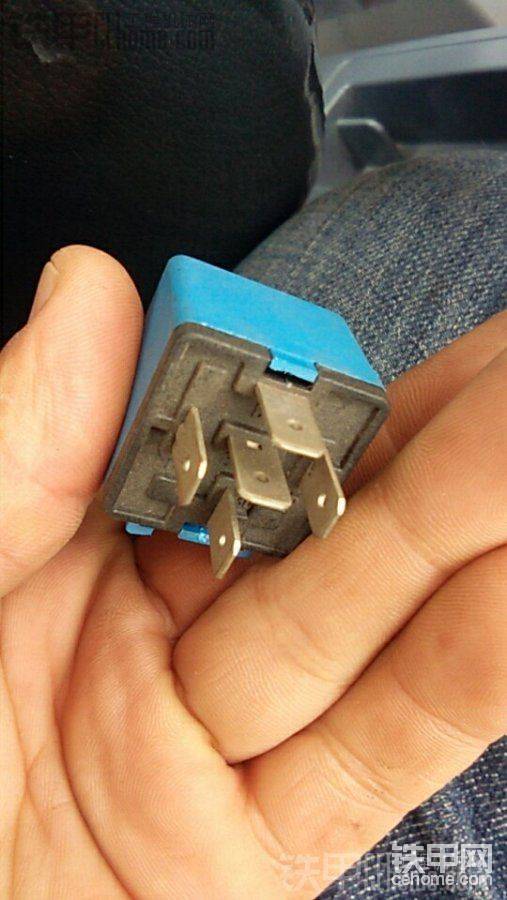

找個5腳24伏繼電器，這種繼電器在挖機和車用上都是小電流控制大電流的作用，保護開關，左右兩邊是繼電器控制線，

左右是繼電器控制線，一根搭鐵線和一根空調溫度控制器線就可以上下兩根是繼電器常開確點，也是我需要的兩個點，一根接電瓶正極一根接壓縮機就可以了，很簡單的

找到去壓縮機的線，取掉，做個插片，插到繼電器常開確點任意一個點上，確實這個線出去接的是干燥器高低壓開關上，

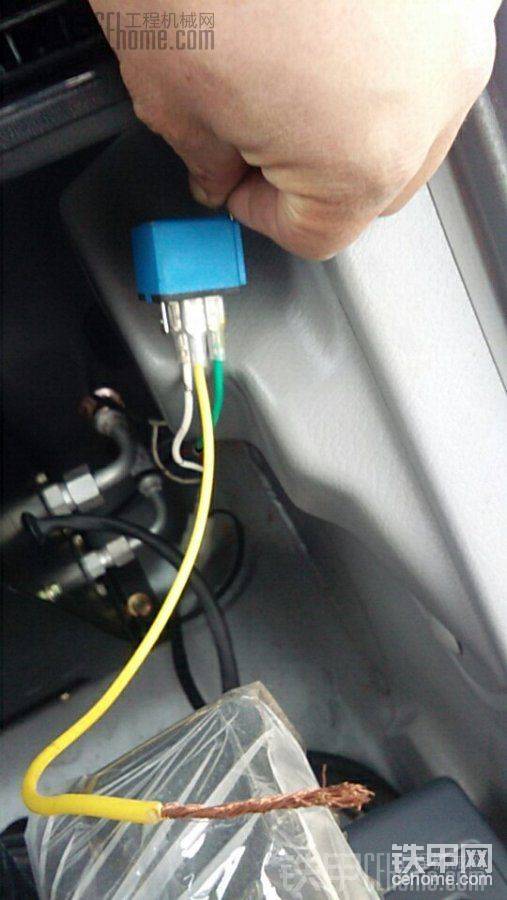

做根線接，繼電器控制線與溫度控制器線相鏈接，

繼電器另外一根控制線做一個插片做搭鐵線

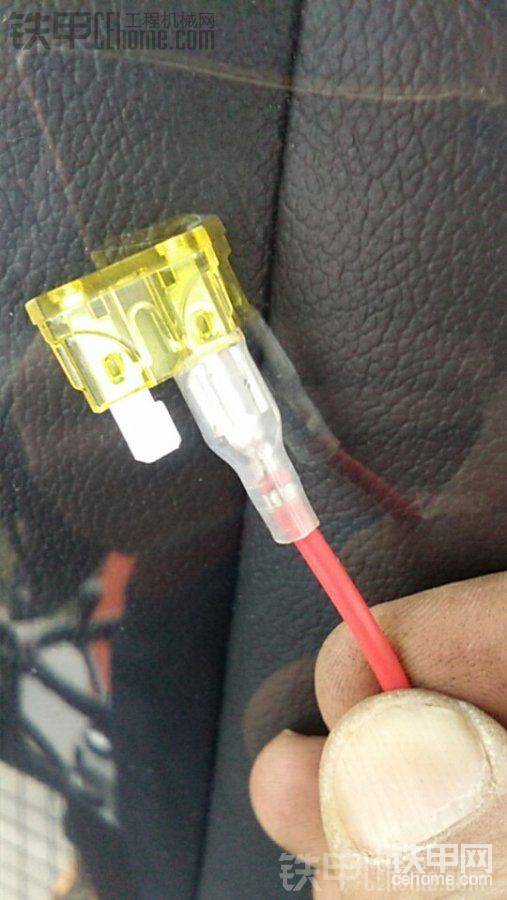

剪斷空調電源線，做一個插片做保險插片，改裝線路一定要增加保險片，為什么大家都知道的，不負責任的修理工會直接給你接線

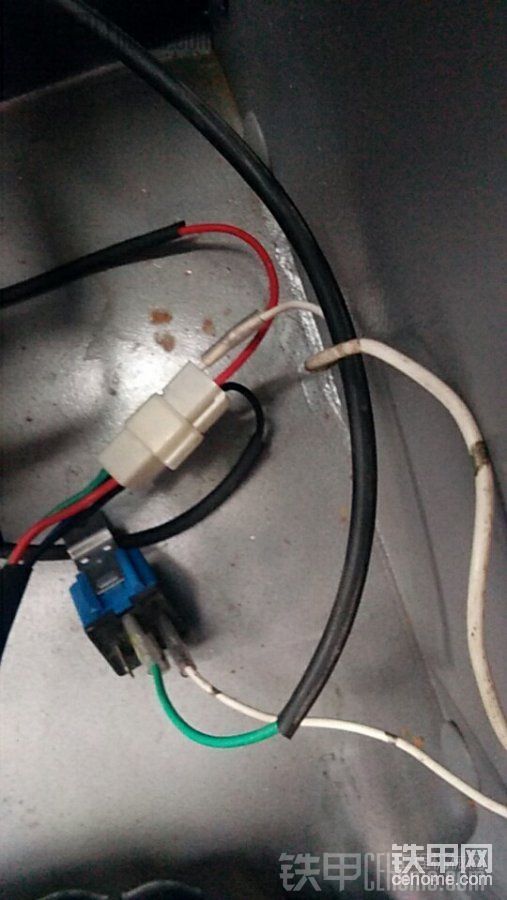

蒸發器搭鐵線和繼電器搭鐵線在一起上在蒸發器上就可以了，

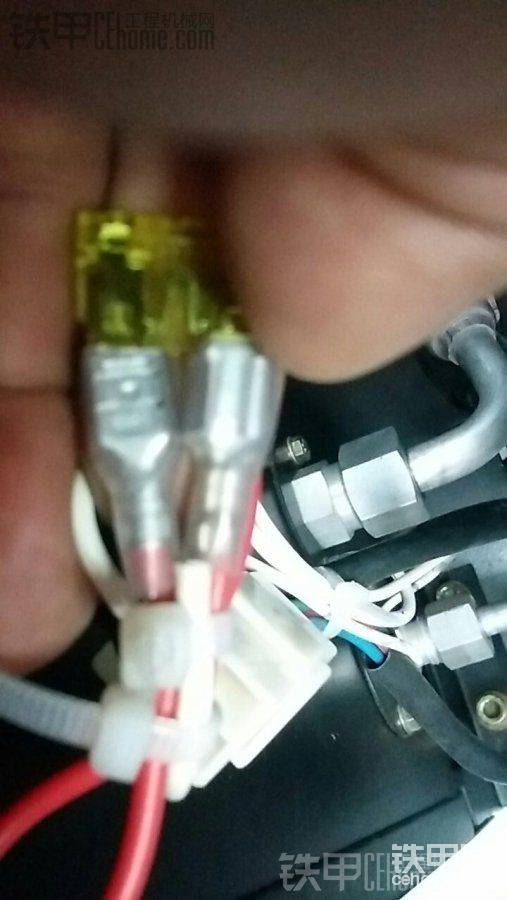

蒸發器電源正極做一個插片，把繼電器進線也做進去，

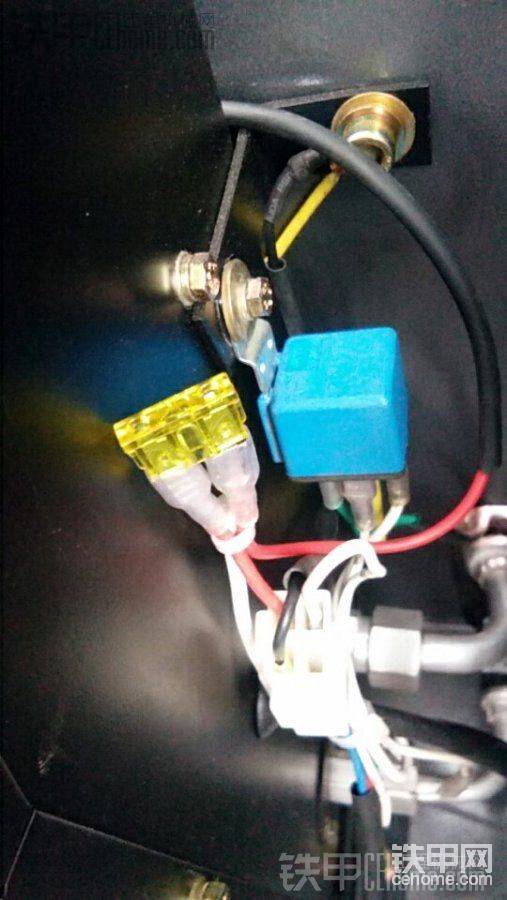

做成這樣的，同時安裝保險片，

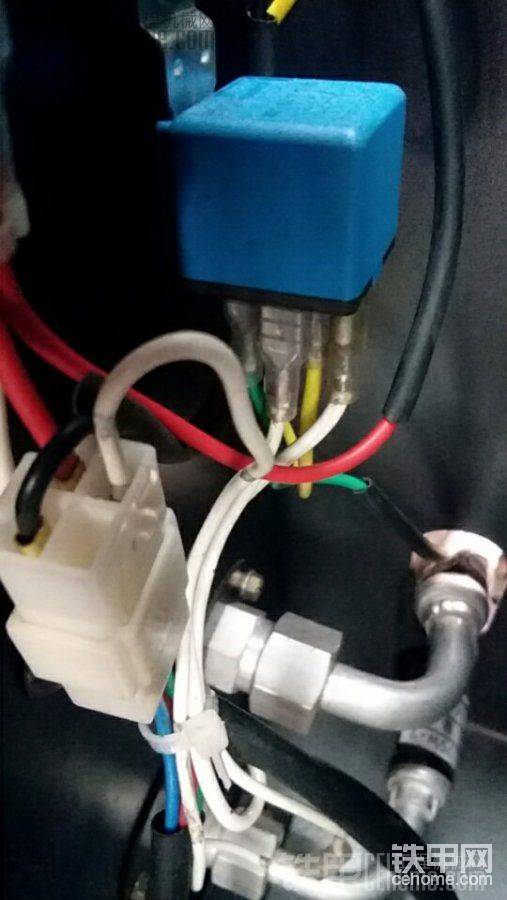

捆扎線路，就可以了

在也不怕空調線路出問題了，
